安全工器具力学试验机｜液压拉力｜安全帽冲击穿刺｜操作流程

EDGJ-20型全电脑电力安全工器具力学性能试验机设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDGJ-20

【设备名称】：全电脑电力安全工器具力学性能试验机

【数据来源】：原厂说明书

【标签】：安全工器具拉力试验，液压拉力机，安全帽冲击穿刺试验，力学性能检测，工控机控制，力值曲线记录，安全带安全绳金具静载荷

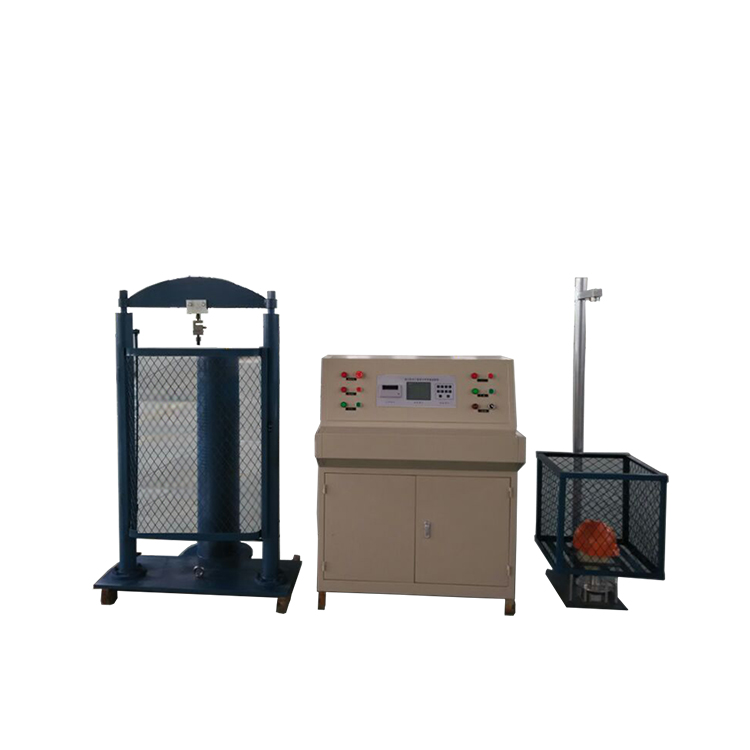

EDGJ-20力学性能试验机采用液压加载+工控机采集控制系统；用于电力安全工器具力学检测，可完成安全带、安全绳、钢丝绳、起重葫芦、滑车、电力金具、瓷瓶静拉力试验；选配安全帽试验架可做安全帽冲击、穿刺试验；自动加载、保压计时，实时绘制力-时间曲线，数据存储、查询、打印报告；分为受力机架、液压站、工控控制柜三大部分，适合安全工器具试验室做预防性力学检验。

技术与安装参数：

供电：三相四线AC380V，额定电流≥20A；

液压介质：必须使用46号抗磨液压油，加注约36L；禁止机油、回收油；

传感器通道：1通道最大3kN；2通道最大20kN；

控制柜尺寸：1000×750×1200mm；受力架：1020×750×1670mm；

工作环境室内0-40℃；

操作系统：WindowsXP专用测试软件；

用户权限分级：管理员（可改系统参数）、检验员（仅做测试）；

安全帽试验：冲击判定≤4.9kN合格；穿刺看锥锤是否击穿头模。

硬件系统组成：

1、液压部分：受力机架、力传感器、液压站油缸；选配安全帽试验架；

2、工控控制柜：工控主机、显示器键盘鼠标、数据采集模块、电气控制单元；

3、面板按钮：电源开关、电机启动、上升、下降、高压/低压、上锤/落锤旋钮；

4、安全帽试验盒、电磁铁落锤机构。

软件主要功能模块：

1、测试概要：送检单位、试件编号、试件种类名称、测试人员、日期时间登记；

2、测试控制：零点校准；自动/手动模式；快进、慢进、快退、保持；

3、参数设置：传感器通道选择、额定力值、上下限百分比、保压保持时间；

4、实时显示：当前力值kN、剩余保压时间、受力曲线、通讯状态；

5、历史记录：全部试验数据保存，支持查看、删除记录；

6、测试报告：预览、打印带曲线图的检测报告；

7、系统维护（管理员权限）：维护送检单位、试件档案、传感器量程、本单位信息；普通检验员无修改权限。

标准自动测试流程：

1、设备就位，加注46号抗磨液压油，检查三相380V接线，确认电机转向正确；

2、安装被测试件，牢靠夹持在受力机架；安全帽试验将安全帽固定在头模；

3、开机，工控机进入测试软件，管理员/检验员账号登录；

4、系统维护（首次使用）：录入送检单位、试件编号、试件额定力值；

5、主界面选择通道、试件编号，自动带出额定力值，设置力值上下限、保压时间；

6、执行【校准】做传感器零点清零；选择自动控制；点击【测试】；

7、油缸快进加载；到达额定力值60%转为慢进；达到额定上限进入保压计时；力跌落到下限自动补力；保压时间结束油缸快退释放试件；

8、查看曲线、保存记录，可预览打印测试报告；

9、安全帽冲击：清零，上锤，落锤，读取冲击力；穿刺试验更换锥锤，观察是否击穿头模。

手动模式：可直接操作快进/慢进/快退/保持，人工控制油缸动作。

重要使用与维护要点：

1、试验过程人员必须和试件保持安全距离，防止试件断裂伤人；紧急故障立刻切断墙面总电源。

2、液压油只能用46号抗磨液压油；用油错误损坏液压件不在保修。

3、禁止私自调整内部校正旋钮，擅自改动会造成精度失准，不在保修。定期送计量机构检定。

4、长期停机：每月开机运行2小时，操作电磁阀动作，防止阀芯卡死。

5、电机启动确认风机顺时针旋转，反转调换三相相序。

6、安全帽架使用膨胀螺丝牢固固定；落锤试验区域禁止站人。

故障与保修说明：

一年整机保修；

免责情形：用油不当、私自调校正旋钮、私自改动电气接线、电脑病毒乱装软件、人为使用不当损坏不予免费保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；拉力试验时人员远离试件断裂弹射方向。

[设备类型]:电力安全工器具液压力学拉力试验机

[设备型号]:EDGJ-20

[核心用途]:安全带、安全绳、金具、钢丝绳、起重工具静拉力试验；选配安全帽冲击穿刺试验；自动保压、力值曲线采集、报告打印

[显示交互]:工控机软件界面；力值-时间实时曲线；历史数据库；分级用户权限；测试报告预览打印

[工作模式]:自动加载保压试验；手动油缸控制；安全帽冲击/穿刺测试

[关键能力]:双量程传感器(3kN/20kN)；自动快慢进切换；力值上下限补力；保压计时；完整试验数据库；安全帽落锤冲击检测

[供电规格]:三相四线AC380V，≥20A；液压油46号抗磨液压油

[性能参数]:通道1最大3kN，通道2最大20kN；WindowsXP测控软件；液压油缸驱动

[危险禁忌]:试件试验人员保持安全距离；紧急情况切断总电源；必须使用46号抗磨液压油；禁止私自调校正旋钮；长期闲置每月运行防电磁阀卡死；安全帽落锤区域严禁站人；禁止私自拆机维修
