ED2000D型PT励磁特性（互感器综合）测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2000D

【设备名称】：PT励磁特性测试仪（CT/PT互感器综合测试仪）

【数据来源】：原厂说明书

【标签】：互感器综合测试，CT/PT伏安特性，变比极性，10%误差曲线，角差比差，外接升压器，励磁特性试验

ED2000D互感器综合测试仪，可完成电流互感器CT、电压互感器PT交接及预防性试验；内置升压器、升流器，单机最高输出0-2500V、0-20A，也可外接升压器拓展电压量程；自动升压采样，自动绘制伏安特性曲线，可计算10%误差曲线、比差、角差；自带液晶显示、微型打印机，大容量存储，RS232电脑通讯；采用AC220V供电，无需380V电源，适合变电站现场互感器检测。

技术指标：

内置升压器：0-2500V；输出电流0-20A；负载能力：1A/2500V、2A/1500V、5A/600V、10A/220V、20A/30V；

内置升流器：0-800A/1000A，容量800VA；

测量精度：电压≥50V、电流≥200mA条件下，伏安特性0.5级；CT/PT变比0.5级；升流器变比＜1%；

供电AC220V 50Hz；工作温度-10℃～+50℃；

外形425×300×290mm；整机重量26kg；

存储：本机可存100组试验数据，掉电保存；

接口：RS232通讯口、外接升压器数据口、接地端子、多路测试输出端子。

硬件面板：

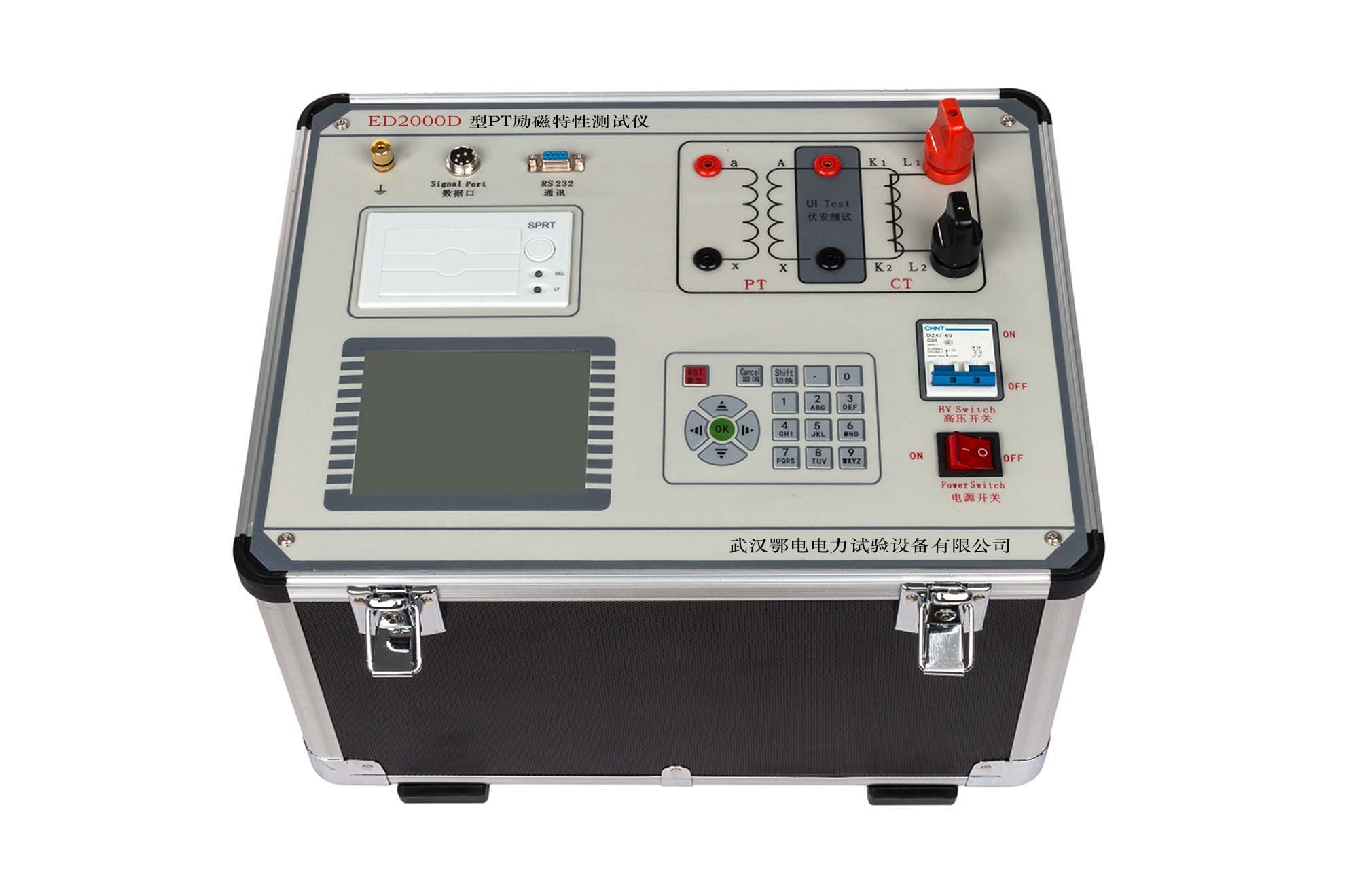

PT变比二次输入端子；CT/PT伏安特性电压输出端子；CT变比一次输出端子；高压输出开关；电源开关；数字键盘；液晶显示屏；微型打印机；RS232；外接升压器数据口；安全接地端子。

核心功能：

1、CT伏安特性试验：设置分段点电流、前后步长、最大电压、最大电流；单机/外接升压器两种模式；自动升压采样，输出伏安曲线，可生成10%误差曲线，支持查看数据、打印、保存；

2、CT变比极性试验：测量CT变比、比差、角差、极性；测试前断开CT二次接地线；注意一二次接线顺序；

3、PT伏安特性试验：设置分段点电压、前后电压步长、保护电压电流；单机或外接升压器；试验时PT外壳可靠接地，PT一次零位端接地，注意一次侧高压安全；

4、PT变比极性试验：测试PT变比、极性；测试断开PT一次零位接地线，按高低压侧正确接线；

5、系统设置：修改系统日期时间、配置外接升压器变比参数；厂家设置为密码保护，普通用户禁止进入。

操作流程通用要点：

1、仪器外壳可靠接地，接AC220V电源开机，完成自检进入主菜单；

2、按照试验项目完成接线，确认接线无误；设置保护最大电压、最大电流，防止互感器过压过流损坏；

3、选择单机试验或外接升压器试验；外接升压器需在系统设置填入升压器变比；

4、仪器自动升压完成测试，可中途按停止终止试验；

5、测试完成，查看曲线、数据，执行保存、打印；数据可通过RS232上传电脑；

6、全部试验结束，确认输出归零，关闭高压开关，断电拆线。

关键安全与注意事项：

1、伏安特性试验设置的最大输出电压/电流不得超过互感器二次耐受参数，作为硬件保护阈值；

2、CT变比试验：**断开CT二次绕组接地线**，严格区分一次、二次接线；

3、PT伏安特性：PT外壳可靠接地，PT一次绕组零位端接地，一次侧会感应高压，做好安全隔离；

4、PT变比极性试验：断开PT一次零位接地线，区分高压侧、低压侧接线；

5、外接升压器模式，必须正确录入升压器变比，否则测试结果错误；

6、试验过程出现异常立即停止试验，确认输出回零再排查故障。

装箱与保修：

主机，测试线缆，电源线；说明书，合格证，保修卡；外接升压器为选配部件；

发货一年之内制造质量问题免费维修；三年三包，三年以上有偿终身维修；人为损坏、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:CT/PT互感器综合测试仪

[设备型号]:ED2000D

[核心用途]:CT、PT互感器现场交接预试；伏安励磁特性、变比、极性、角差比差、10%误差曲线测试，支持外接升压器扩展电压

[显示交互]:320×240中文LCD；伏安特性曲线显示；参数设置；数据查看；打印；100组本机存储；RS232上传电脑；系统时间设置

[工作模式]:单机内置升压器；外接升压器扩展模式；CT/PT伏安、变比极性测试

[关键能力]:AC220V供电无需380V；自动升压绘曲线；10%误差曲线计算；过压过流保护；掉电保存试验记录

[供电规格]:AC220V 50Hz

[性能参数]:单机0-2500V/0-20A；升流器0-1000A；伏安特性0.5级；整机26kg

[危险禁忌]:仪器外壳可靠接地；设置保护电压电流限值；CT变比断开二次接地；PT试验做好高压安全隔离；外接升压器务必填写正确变比；禁止私自拆机维修
