EDWS-5型微量水分测定仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDWS-5

【设备名称】：微量水分测定仪（卡尔-费休库伦法）

【数据来源】：原厂说明书

【标签】：卡尔-费休库伦滴定，微量水分检测，液体固体气体水分，库仑电量法，电解滴定，微量水分析仪

EDWS-5微量水分测定仪采用**卡尔-费休库伦（电量）滴定法**，依据法拉第电解定律，通过电解生成碘与样品中的水分定量反应，直接测定样品含水量；配备32位嵌入式处理器，恒压检测，测试速度快、灵敏度高；支持液体、固体、气体样品的微量水分检测，广泛用于电力、石油、化工、医药、环保、铁路等行业；具备实时电解曲线、多套计算公式、热敏打印、RS232通讯；选配自动加排液功能。

技术指标：

滴定原理：库伦电量滴定（卡尔-费休）；

测量范围：5μg～30mg H₂O；灵敏度：0.1μg H₂O；

测量精度：10-1000μg ±3μg；1mg以上≤0.3%；

电解电流：0-400mA自动调控；

显示屏：LCD大屏幕液晶；选配微型热敏打印机；

供电AC220V±10%，50Hz；整机功耗＜40W；

工作环境温度5-40℃，湿度≤85%RH；

外形320×280×200mm；整机重量约2.5kg；

接口：RS232串口，电解电极插座、测量电极插座；选配自动加液排液。

硬件结构：

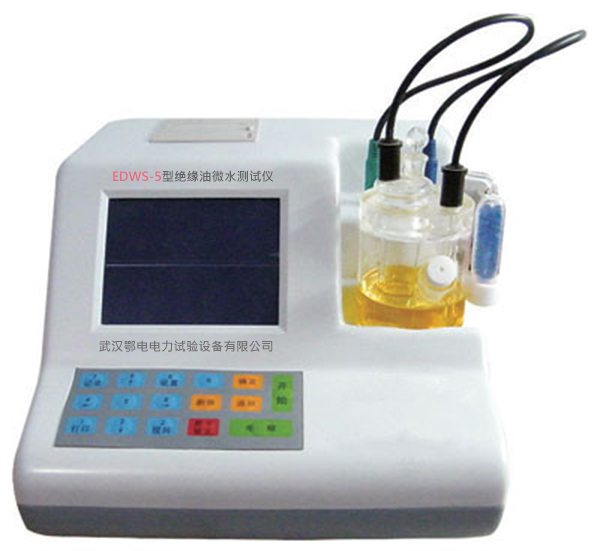

主机包含键盘、液晶显示屏、热敏打印机；电解电极插座、测量电极插座、电解池座；搅拌调速旋钮、加排液开关；试剂/废液瓶接口、散热风机、RS232、电源开关；

配套电解滴定池组件：阳极室、阴极室、电解电极、测量电极、进样旋塞、干燥管、搅拌子。

按键说明：

搅拌键、电解键、开始键、数字锁定键；确定、返回、删除；0-9数字键；上下左右光标移动键。

工作原理：

卡尔-费休试剂与水发生定量化学反应；电解阳极生成碘，电解消耗的电量与生成碘的量成正比，而碘摩尔当量等于水摩尔当量；仪器采集电解电量换算出水含量；仪器可寄存并扣除空气中水汽带来的空白电流，输出样品真实水分值。

操作流程：

1、仪器自校验：接AC220V开机；分别短接电解电极、测量电极插座，观察计数、过碘提示，完成主机自检。

2、滴定池装配清洗：玻璃部件可用甲醇/丙酮清洗烘干；阴极室、测量电极禁止水洗；磨口涂抹薄层真空脂；装入变色硅胶；加入100-120mL卡尔-费休电解液，阴阳极液面基本持平；接好电解、测量电极。

>电解液操作务必在通风橱进行，试剂有毒。

3、试剂平衡与消除空白：开启搅拌、电解；新试剂注入少量纯水调整试剂颜色至浅黄色，等待仪器达到“正常”平衡状态；尽量压低稳定空白电流。

4、仪器标定：平衡稳定后，注入0.1μL纯水标定，显示结果100±10μg，重复2-3次合格即可开始样品测试。

5、样品测试

①液体样品：进样器用待测样品润洗2-3次；按开始清零；针头插入电解液内部注入样品；电解自动运行，蜂鸣提示终点，读取水分含量μg，仪器按选定公式自动计算含水率。

②固体样品：大块样品破碎；使用固体进样器，称重后接入滴定池，待侵入水汽电解完毕再进样测试。

③气体样品：外接配套气体进样器；阳极室电解液约150mL；控制气体流量100mL/min稳定；电解液减少需补充乙二醇。

6、功能设置：可修改计算公式、按键音、自动打印、系统时间；可存储、翻阅、删除历史测试记录。

电解液更换判定条件：

1、每100mL电解液累计反应水≥1g；

2、阴极室大量气泡、电解液变为淡红褐色，空白电流显著升高；

3、长时间无法到达滴定终点。

关键维护保养：

1、工作环境避开腐蚀性气体、阳光直射、强电磁设备；建议选配交流稳压电源。

2、干燥管硅胶变浅蓝色及时更换；进样口硅胶垫老化及时更换，防止空气水汽侵入。

3、滴定池磨口定期转动维护，薄涂真空脂；磨口粘连可用丙酮、稀氯化钾溶液浸泡拆解。

4、电极维护：搅拌开启防止搅拌子击打电极；铂金丝污染可用丙酮擦拭，允许酒精灯小心灼烧铂球端；阴极室可用丙酮、稀硫酸浸泡清洗，引线部位严禁浸泡。

5、插头插座定期清洁，松动适度向内压紧金属弹片。

常见故障：

1、测量开路：检查测量电极插头、引线焊接；

2、电解开路：检查电解电极插头、引线，注意电解阴阳极性不可接反；

3、测量短路：电极两球端触碰、电极渗漏；

出现其它硬件故障联系厂家，禁止私自拆机。

装箱清单：

EDWS-5主机1台；整套滴定池组件；电源线；0.5μl、50μl、1ml进样器；封闭针头；硅胶垫；真空脂；卡尔-费休电解液；说明书、合格证。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；卡尔-费休试剂有毒，全程通风操作，避免皮肤直接接触。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、试剂腐蚀损坏不在保修范围。

[设备类型]:卡尔-费休库伦法微量水分测定仪

[设备型号]:EDWS-5

[核心用途]:液体、固体、气体样品微量水分定量检测；电力、化工、医药等实验室微量水分析

[显示交互]:LCD液晶；实时电解曲线；多组计算公式；历史记录；热敏打印；RS232通讯

[工作模式]:库伦电解滴定；扣除空白电流；纯水标定；液/固/气多类型样品进样测试

[关键能力]:灵敏度0.1μg；测量5μg-30mg；0-400mA自动电解电流；选配自动加排液

[供电规格]:AC220V±10% 50Hz；整机功耗＜40W

[性能参数]:精度10-1000μg ±3μg；环境5-40℃；整机2.5kg

[危险禁忌]:卡尔-费休试剂有毒，通风橱操作；阴极室、测量电极禁止水洗；电极极性不可接反；进样针头浸入电解液，勿触碰池壁电极；故障禁止私自拆机维修
