ED0401-III全自动避雷器放电计数器校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0401-III

【设备名称】：全自动避雷器放电计数器校验仪

【数据来源】：原厂说明书

【标签】：避雷器放电计数器校验，DL474.5-2006，8/20μS冲击电流，计数器动作校验，毫安表校验，内置锂电池，RS232数据存储

ED0401-III全自动避雷器放电计数器校验仪遵循DL474.5-2006标准，用于阀型、氧化锌避雷器配套放电计数器现场校验；可完成**雷电冲击计数动作校验**与**计数器毫安表精度校验**，一次接线完成两项测试；仪器内置可充电锂电池，连续工作时长≥8h，也可外接AC220V供电；测试结束仪器执行自动泄放残余高压，保障操作安全；支持本地存储256组试验记录，RS232接口与电脑通讯导出数据，自带日历时钟，适用于变电站、电厂现场以及试验室校验作业。

技术指标：

1、计数校验

冲击波形：8/20μS；冲击电流峰值＞500A；

输出电压三档：600V / 800V / 1000V；

放电次数可设置3-99次；放电间隔5-99s可调，默认3次、间隔5s；试验完成仪器自动放电泄压。

2、毫安表电流校验

输出电流0.2-3mA；按设定值的10%、20%、50%、70%、100%自动阶梯输出；

单档电流保持7s；输出精度10%；校验结束自动放电泄压。

3、整机

供电：内置锂电池（续航≥8h）或AC220V外接充电；

存储容量：256组试验数据；

通讯：RS232串口；自带日历时钟可手动调校。

面板接口说明：

-L：高压输出插座，接计数器输入端；

-G：高压线屏蔽插座，接高压线缆屏蔽插头；

-E：接地端子，接计数器外壳接地；

-RS232：电脑通讯接口；

-充电口：专用充电器充电；

-按键区：Up/Down上下、Function功能、Enter确认；

-液晶显示屏；电源开关。

操作流程：

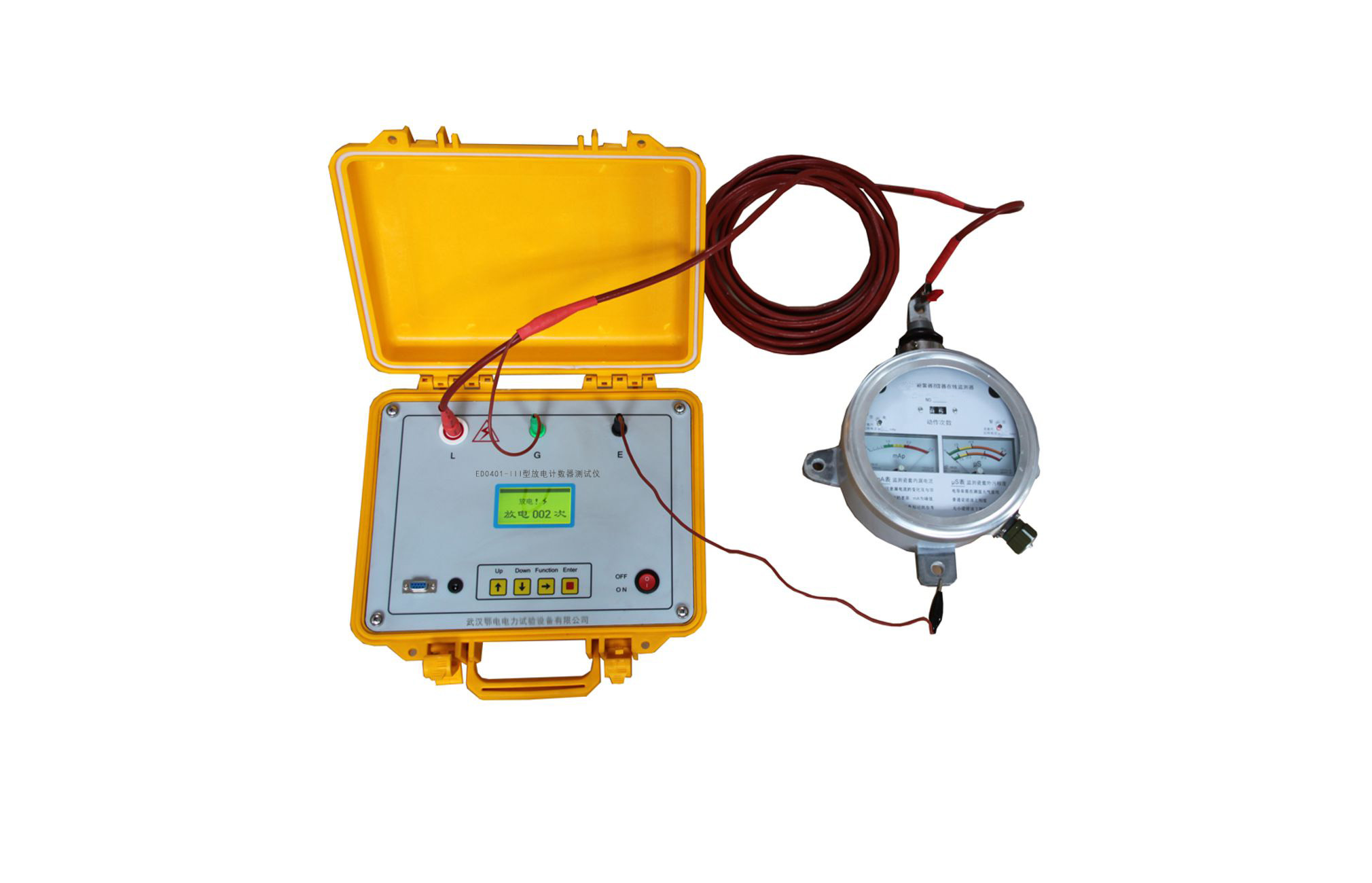

>接线：L接计数器输入，G接屏蔽插头，E可靠接计数器外壳地；检查接线无误开机。

1、计数放电校验

①主界面选中【计数】模式，调整输出电压档位；设置放电次数、放电间隔；

②按确认启动，仪器先高压充电；充电完成自动按设定次数输出8/20μS冲击信号；

③观察避雷器放电计数器表盘是否同步动作；全部放电完成仪器自动泄放高压；

④可选择存储本次试验数据，返回主界面。

2、毫安表电流校验

①功能键切换选中【电流】模式，设置计数器额定最大电流；

②确认启动，仪器自动按10%、20%、50%、70%、100%阶梯输出电流，每档稳定维持7s；

③在每一档稳定阶段，人工读取计数器毫安表示值，比对校验仪表精度；

④全部档位输出完毕仪器自动放电，可存储记录。

3、数据查看：切换至【查看】模式，调取本机已保存256组历史试验记录。

4、参数设置：切换【设置】，修改放电次数、间隔时间；切换电流有效值/峰值；中英文语言；调校系统日历时间。

装箱清单：

校验仪主机1台、高压输出线1根、接地线1根、专用充电器1个；说明书、合格证、检验报告、保修卡、质量反馈单。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；试验结束等待仪器自动放电完成后再拆卸接线。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为损坏、进水、跌落、私自拆机不在保修范围。

[设备类型]:避雷器放电计数器校验仪

[设备型号]:ED0401-III

[核心用途]:校验避雷器放电计数器冲击动作性能、内置毫安表精度；符合DL474.5-2006，现场试验室两用

[显示交互]:中文液晶；计数/电流/查看/设置四大功能菜单；日历时钟；存储256组试验记录

[工作模式]:冲击计数校验（8/20μS波形）；毫安表阶梯电流校验；自动残余高压泄放

[关键能力]:一次接线完成两项校验；内置锂电池续航8小时；RS232计算机通讯；放电次数间隔可自定义

[供电规格]:内置可充电锂电池，支持AC220V充电

[性能参数]:冲击＞500A，8/20μS；输出电压600/800/1000V；电流0.2-3mA阶梯输出

[危险禁忌]:E端子务必可靠接地；等待仪器自动放电完成再拆接线；使用原厂专用充电器；禁止私自拆机维修
