三相升流器｜大电流发生器｜升流温升试验｜技术参数｜使用注意事项

DSG系列三相升流器设备知识库

【文档类型】：设备操作知识库

【设备型号】：DSG系列

【设备名称】：三相升流器（三相大电流发生器）

【数据来源】：原厂说明书

【标签】：三相升流器，大电流发生器，电流互感器试验，保护回路升流试验，温升负载试验，真有效值，三相电流可调

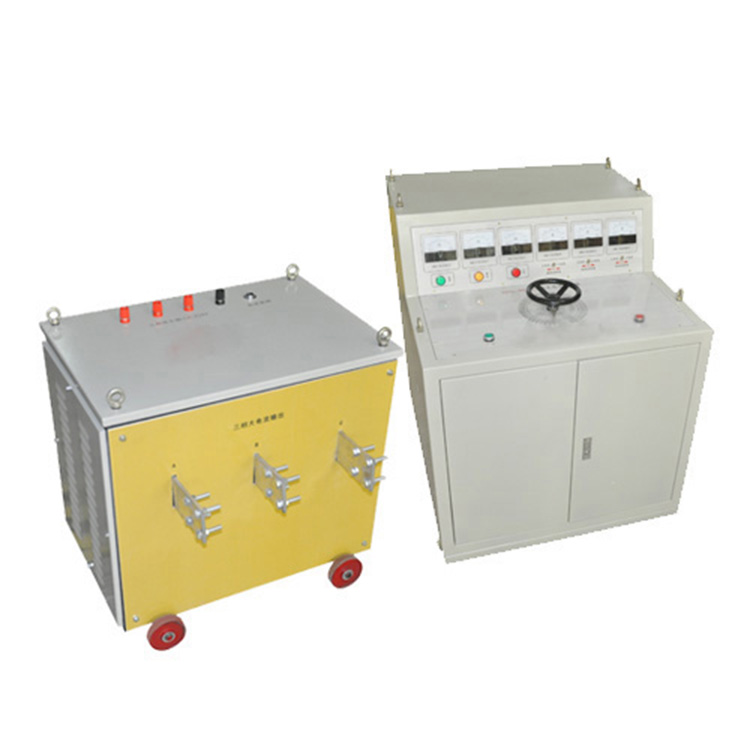

DSG系列三相升流器属于短时/断续工作制大电流源设备，由操作台与升流变压器两大部分组成；采用高导磁进口铁芯，输出标准正弦三相平衡大电流；支持三相同调或者每相独立分别调节；用于发电厂、变电站、电器厂试验室，完成电流互感器、继电保护装置、二次回路、开关电器的升流、负载及温升试验；内置0.5级真有效值数字表头，无需外接标准CT，可选配电秒表用于测试元件动作时间。

技术参数：

输入电源：三相AC380V，50Hz；

输出：三相交流大电流（按客户需求定制），真有效值连续平滑可调；

输出开口电压≥6V；输出标准正弦波，总谐波失真THD＜1%；

电流稳定度0.2%，测量精度0.5级；

保护功能：过流、过压保护；

绝缘等级B级，绝缘耐压AC1800V/1min；

选配电秒表：计时范围0.001-9999.999S，精度0.001S，自动判别常开/常闭触点，可锁定动作时间；

工作环境-10℃～60℃；整机重量12-15kg。

产品特点：

1、进口高导磁铁芯，体积小、重量轻、耐电动力冲击；

2、三相输出电流平衡性好，标准正弦波形；支持三相同调、分相单独调节；

3、0.5级数字真有效值表头，无需外接标准电流互感器；

4、输出电流无级平滑调节，升流平稳，带载能力强；

5、单片机控制，配置过流、过压保护；可选时间测量、打印功能。

成套配置：

DSG升流变压器主机1台、TC控制台1台、普通测试线1套、大电流测试线（按需选配）；说明书2本、检验报告、合格证、保修卡、质量反馈单。

使用注意事项：

1、新机或长期搁置重新启用，使用1500V兆欧表测量线圈之间、线圈对地绝缘电阻，绝缘≥0.5MΩ才可投入使用。

2、升流变压器与操作台外壳**必须可靠接地**。

3、升流操作必须缓慢均匀升压升流；搬运避免剧烈震动。

4、调压器电刷接触面定期使用90%酒精棉纱擦拭，保持接触洁净。

5、设备存放于室内清洁、通风、干燥环境；本设备为短时断续工作制式，不可长时间连续过载运行。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为损坏不在保修范围。

[设备类型]:三相大电流升流发生器

[设备型号]:DSG系列

[核心用途]:电流互感器、继电保护二次回路、开关电器升流试验，负载与温升试验；可选配测试触点动作时间

[显示交互]:0.5级真有效值数字表头；选配数字电秒表计时，可选打印输出

[工作模式]:短时/断续工作制；三相同步调节、分相独立调节，平滑无级升流

[关键能力]:三相电流输出平衡；正弦低畸变；过流过压保护；无需外接标准CT；可选动作时间测量

[供电规格]:三相AC380V 50Hz

[性能参数]:输出开口电压≥6V；电流稳定度0.2%；绝缘B级；整机12-15kg

[危险禁忌]:使用前核查绝缘电阻；整机外壳可靠接地；缓慢均匀升流；定期清洁调压器电刷；短时断续工作禁止长时间过载；故障禁止私自拆机维修
