EDBTRC-IIB型变压器绕组变形测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBTRC-IIB

【设备名称】：变压器绕组变形测试仪（三相，频率响应FRA法）

【数据来源】：原厂说明书

【标签】：变压器绕组变形，频率响应分析法FRA，63-500kV变压器，频响图谱比对，绕组位移变形检测，无损检测

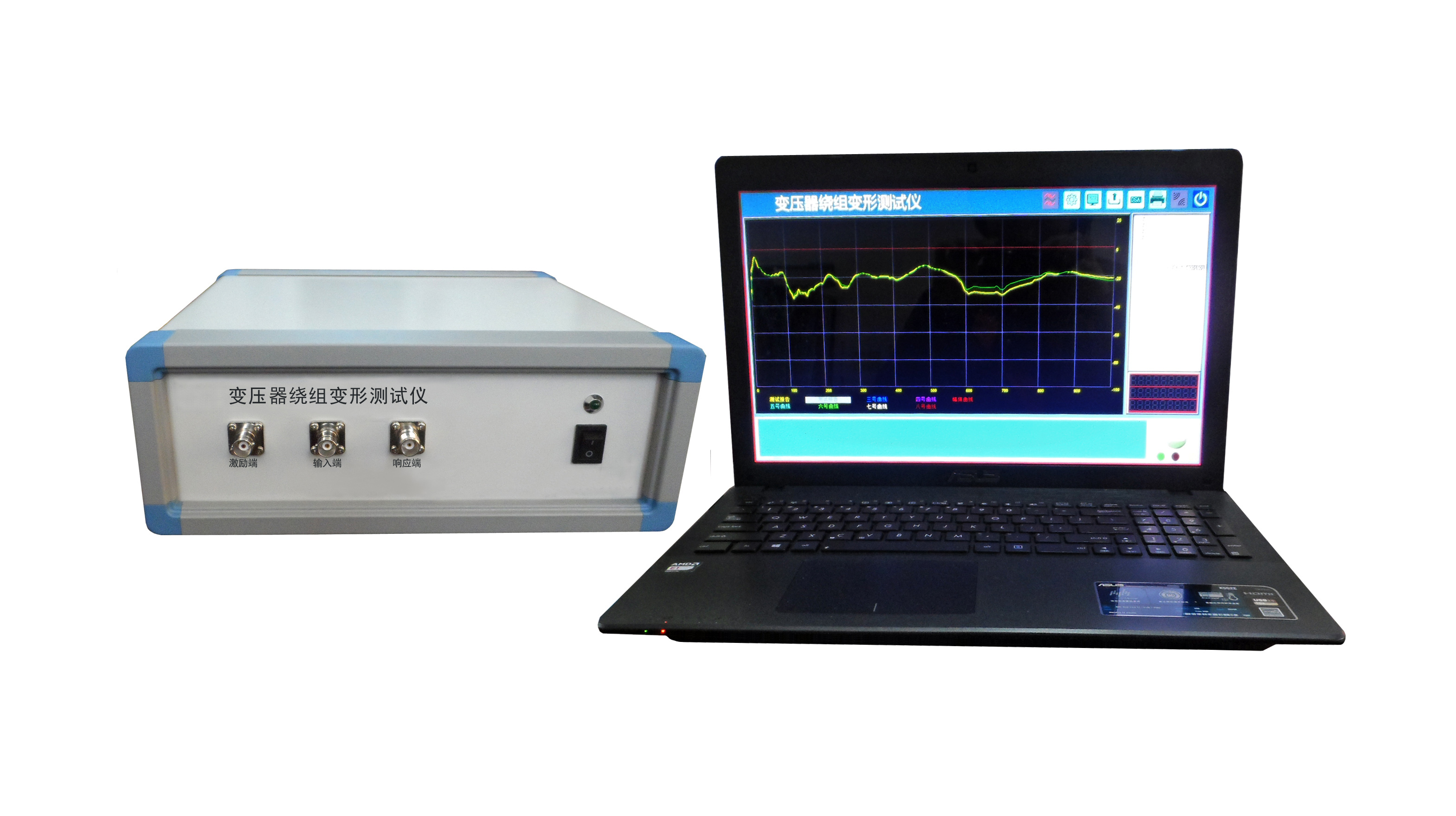

EDBTRC-IIB采用**频率响应分析法(FRA)**，属于变压器绕组无损检测设备；适用于63kV～500kV电力变压器，通过采集绕组不同频段频率响应特性图谱，对比三相图谱或原始基准图谱，判断变压器绕组移位、扭曲、匝间/相间短路等变形故障；设备由主测量单元、便携微机、打印机组成；可存储、对比、分析多组频响曲线，输出ASCII格式数据，用于变压器交接、短路冲击事故后绕组状态评估。

技术参数：

频率扫描区间：

0.5-10kHz，分辨率0.02kHz；

10-100kHz，分辨率0.2kHz；

100-500kHz，分辨率1kHz；

500-1000kHz，分辨率1kHz；

幅度测量范围：80dB；幅度分辨率0.01dB；

整机（含包装箱全套配件）重量20kg；

箱体外形尺寸530×300×280mm。

硬件组成：

主测量单元、便携微机、喷墨打印机；50Ω同轴测试电缆2根、信号注入头（红）、信号测量头（蓝）；通讯串口线、打印电缆、编织裸铜线、100W电源隔离变压器、配件夹子、铝合金包装箱。

接线要点：

1、微机与主测量单元：专用通讯电缆，一端接主机SIO串行口，另一端接电脑COM1九针串口。

2、测试接线：红色信号注入头输出激励信号，蓝色测量头采集响应信号；测试电缆屏蔽层、变压器外壳必须可靠接地；优先选用铁芯接地套管接地点作为公共地。

3、不同绕组接法接线规则：

- Y0接线：中性点O注入，A/B/C三相分别测量；

- Δ接线：A注入-C测量；B注入-A测量；C注入-B测量；条件允许解开三角形绕组再测；

- Y接线：轮换两相注入、两相测量；

>重要：非被试绕组就近该相端子接地，不可短接；更改接线前必须关闭主测量单元电源；仪器测试侧保持悬浮不接地。

软件操作流程：

1、接线全部确认无误，先开计算机，再开启主测量单元电源；仅做数据分析可不开测量主机。

2、运行TRFC测试软件，登记被试变压器铭牌、编号、绕组类型、注入/测量端信息。

3、执行【开始测量】，可中途中断测量；测量完成保存数据，文件名关联登记信息。

4、文件管理：浏览、编辑被试设备档案，可多选1-3组频响数据文件打开分析。

5、图谱分析：支持线性/对数坐标，曲线缩放、窗口拖拽对比；读取频点频率、dB幅值；计算曲线相关系数；数据以ASCII格式保存，可外部软件读取编辑。

试验操作注意事项：

1、变压器外壳、套管接地必须良好，全部套管引线解开。

2、完整记录变压器铭牌、分接开关档位、设备工况。

3、建立专属数据子目录，测量完成归档数据。

4、刚停运的变压器充分降温；测试全程停止强制冷却，避免温度大幅波动干扰结果。

5、现场测试建议使用配套**电源隔离变压器**保护仪器。

6、每次改接线务必关闭主测量单元电源。

图谱分析判断原则（FRA）：

1、低频段（＜20kHz）：反映绕组整体电感，图谱变化代表绕组**整体变形**，风险等级高；

2、中频段（30-200kHz）：对绕组局部变形、饼间电容变化敏感，反映局部扭曲移位；

3、高频段（＞200kHz）：主要受引线、分接开关对地电容影响；

4、三相图谱互相比对，也可和出厂原始基准图谱比对；**相关系数小于0.9需要重点复核评估**；

5、小容量变压器B相与A/C相图谱存在轻微偏移属于固有设计差异，重点看谱线变化幅度。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为损坏不在保修范围。

[设备类型]:变压器绕组变形（频率响应）测试仪

[设备型号]:EDBTRC-IIB

[核心用途]:63-500kV变压器绕组无损检测；FRA频率响应法，判断绕组移位、扭曲、短路变形；三相图谱对比分析

[显示交互]:配套微机TRFC软件；频响曲线显示缩放；多曲线对比；相关系数计算；ASCII数据存储、打印报告

[工作模式]:频率扫描采集；离线数据分析；多组图谱比对

[关键能力]:0.5kHz-1000kHz宽频段扫描；80dB幅度量程；三相绕组适配多种接线方式；可离线分析历史数据；电源隔离防护

[供电规格]:AC220V，现场建议使用配套100W隔离变压器

[性能参数]:最高扫描1000kHz；幅度分辨率0.01dB；全套整机20kg

[危险禁忌]:变压器外壳可靠接地；改接线必须关闭主机电源；非被试绕组单相接地禁止短接；停运变压器充分降温；现场使用隔离变压器；故障禁止私自拆机维修
