TPXB型调频式串联谐振耐压试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：TPXB

【设备名称】：调频式串联谐振耐压试验装置

【数据来源】：原厂说明书

【标签】：串联谐振，变频谐振，交流耐压，电缆GIS变压器发电机耐压，RLC串联谐振，自动扫频，Q值，SPWM调制

TPXB调频式串联谐振耐压试验装置，基于RLC串联谐振原理，调节变频控制器输出频率，使电抗器电感L与被试品电容CX发生串联谐振，在试品上获得高试验电压；适用于大容量电容性试品交接、预防性交流耐压试验；可对电力电缆、GIS、断路器、互感器、套管、变压器、发电机开展耐压；具备手动、自动扫频寻谐振点，多重硬件软件保护，体积重量小，适合现场高压试验。

技术指标：

环境条件：-25℃～50℃；湿度≤90%；海拔≤2000m；

供电电源：单相AC220V，50Hz；

频率调节：20-300Hz，分辨率0.01Hz，频率不稳定度≤0.05%；

输出波形：正弦波，畸变率≤0.5%；

系统测量精度：0.5级；

噪音≤60dB；电抗器品质因数Q=30-200。

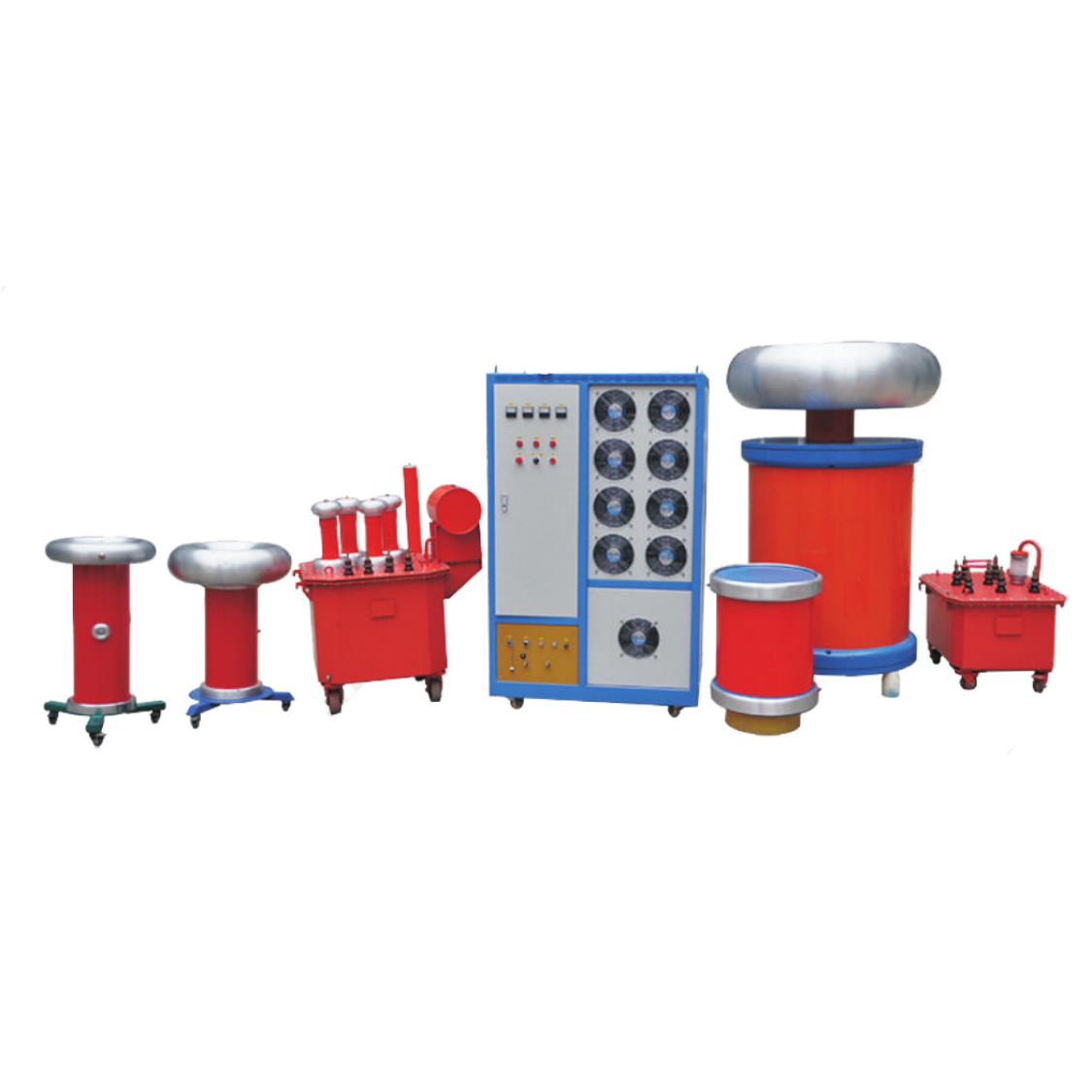

系统成套硬件组成：

1、变频控制器：20kW以上台式，20kW以下便携箱式；采用SPWM脉宽调制；将工频变换为幅值、频率可调正弦电源；集成IGBT、过压、过流、进线、放电保护；液晶屏幕，RS232通讯接口，可存储200组试验记录，支持打印。面板包含电源输入/输出、分压器输入、计算机接口、按键、打印、接地端子。

2、励磁变压器：提升激励电压，高压侧多抽头，容量匹配变频控制器。

3、高压电抗器：谐振回路核心部件，多节叠装；与试品电容构成LC谐振回路，决定Q值。

4、高压电容分压器：高压测量取样，提供测量与保护信号。

核心功能特点：

1、轻量化设计：电抗器可分节叠装，现场搬运安装方便；依靠谐振升压，对现场电源容量要求低。

2、完善保护：IGBT过热过流、过压（保护值可整定）、过流、放电、进线保护；试品击穿放电时谐振脱谐，故障电流仅为试验电流的1/Q，降低试品二次损伤。

3、试验等效性好：20-300Hz接近工频，耐压试验结果等效50Hz工频耐压。

4、操作模式：手动（粗/细调频率、电压）；自动模式自动扫频搜寻谐振点，自动升压计时。

5、蓝屏中文界面，操作引导提示；可设置试验电压、保护电流、加压时间；可计算试品电容；数据存储、打印，支持上位机通讯。

工作原理：

RLC串联谐振，改变变频电源输出频率f，满足f₀=1/(2π√LCₓ)达到全谐振；

-f＞f₀，回路呈感性；

-f＝f₀，全谐振阻性；

-f＜f₀，回路呈容性；

控制器采用SPWM脉宽调制技术实现变频输出。

操作流程：

1、依据试品类型（电缆/GIS/变压器/发电机）对照图纸完成整套接线，设备外壳可靠接地。

2、合上系统电源空气开关，绿色分闸指示灯点亮。

3、按屏幕提示按下合闸按钮，红灯点亮，等待系统初始化约30s。

4、按确认进入参数设置：试验电压、起始频率、起始电压、保护电流、变比、试验时间；选择【自动】或【手动】操作模式。

5、手动模式：

①调频：粗调（按住调频键）/细调，观察试验电压，找到电压最大值即为谐振点；确认进入调压。

②调压：粗调、细调将电压升至设定试验值，开始倒计时耐压。

③计时结束自动降压回零，保存试验结果，支持翻看、打印记录。

④任意时刻按【退出】可终止试验。

6、自动模式：设备在设定频率区间自动扫频，自动锁定谐振点，自动升压，计时耐压，试验完成自动降压回零，存储试验报告；过程中按键可切为手动干预。

维护保养：

1、日常：各部件定期检查紧固；存放于干燥清洁场所，防尘防水。

2、运输：做好减震防护，轻拿轻放，禁止抛摔。

3、质保：整机三年保修，终身维护。

附录参考资料：

说明书附带常用电缆、变压器、发电机的电容量参考表格；电缆、变压器、发电机定子绕组交流耐压交接及预试标准参考表，用于前期系统容量选型与设置试验电压。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；高压试验严格执行高压安全距离。

[设备类型]:调频式串联谐振交流耐压成套装置

[设备型号]:TPXB

[核心用途]:电缆、GIS、变压器、互感器、发电机等电容性试品的交接、预防性变频交流耐压试验

[显示交互]:液晶中文屏幕；参数设置；手动/自动试验；实时电压电流频率时间；历史数据存储、打印；RS232上位机通讯

[工作模式]:手动调频调压；自动扫频寻谐振点；自动升压耐压计时试验

[关键能力]:SPWM变频；多重电气保护；试品击穿限流保护；电抗器多节组合；Q值30-200；存储200组试验数据

[供电规格]:单相AC220V 50Hz

[性能参数]:频率20-300Hz，分辨率0.01Hz；波形畸变≤0.5%；测量精度0.5级；适用海拔≤2000m

[危险禁忌]:整套设备可靠接地；高压试验保持安全距离；严禁带电拆装接线；保护参数合理整定；运输减震轻放；故障禁止私自拆机维修
