回路电阻测试仪｜100A直流｜四端子接线｜技术参数｜操作步骤

ED0303型回路电阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0303

【设备名称】：回路电阻测试仪

【数据来源】：原厂说明书

【标签】：回路电阻测试仪，开关接触电阻，直流100A，四端子测试，高压断路器隔离开关，μΩ级电阻测量

ED0303型回路电阻测试仪采用数字电路与开关电源技术，依据试验规程要求输出**直流≥100A测试电流**；用于高压断路器、隔离开关等开关设备接触电阻、导电回路电阻测试；解决传统mA级双臂电桥受触点氧化层、油膜干扰造成测量不准的问题；大电流下直接读取回路电阻数值，适合电力运维现场、开关生产厂使用。

技术指标：

测量范围：1-1999μΩ；分辨率：1μΩ；

测试电流：直流≥100A；测量精度：0.5%；

显示：电流三位半LCD，电阻三位半LCD；

工作方式：连续；供电AC220V；

外形尺寸：470×280×210mm；整机重量7.5kg。

面板部件：

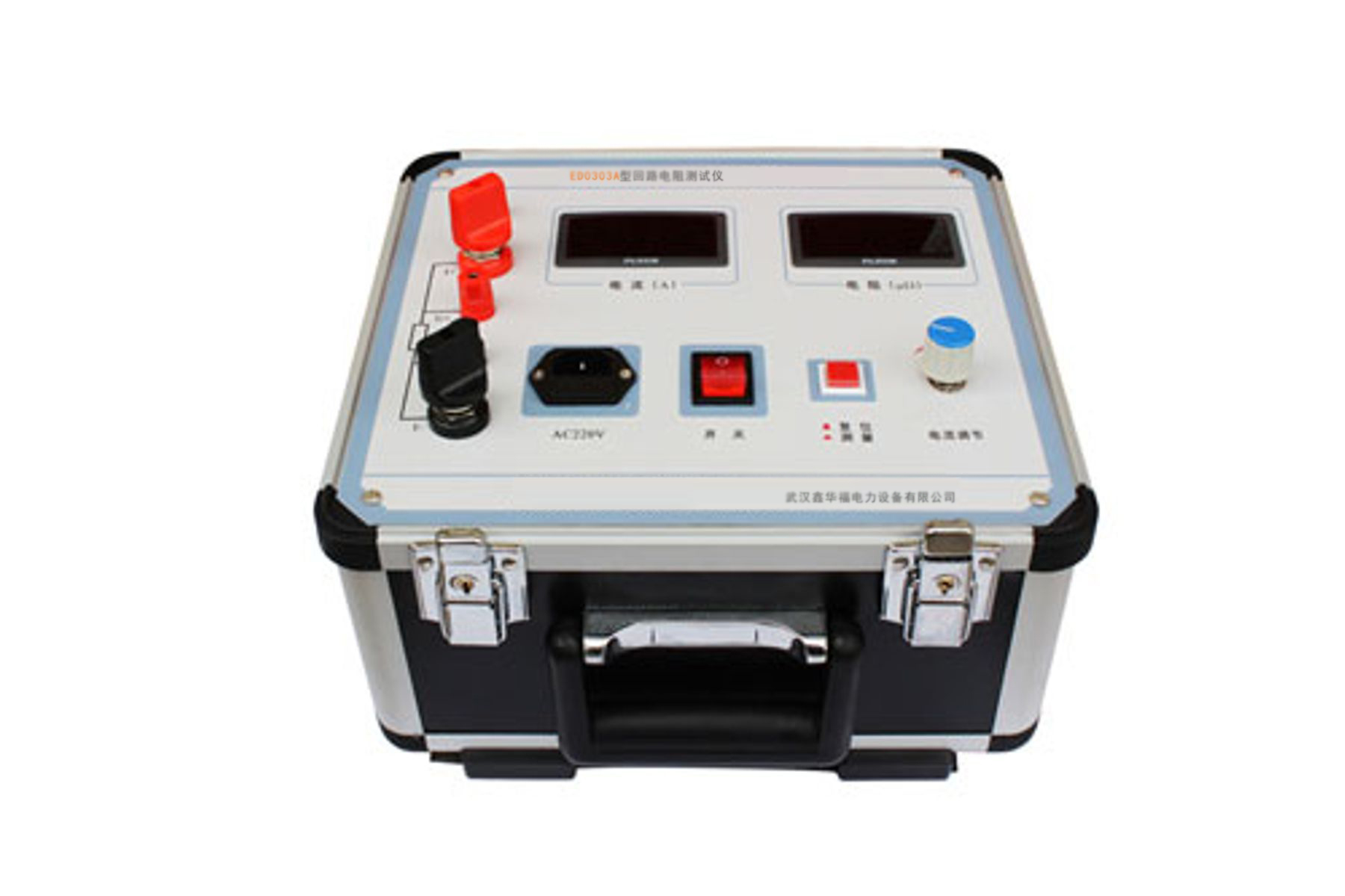

1-电流显示(A)，2-电阻显示(μΩ)，3-电源开关，4-测量开关，5-电流调节旋钮，6-电源插座；

7-电流输出+，8-电流输出-，9-测量输入+，10-测量输入-，11-接地端子。

操作流程（四端子接线法）：

1、按照四端子规范接线，**测量线夹必须夹在电流线夹内侧**，接线核查无误。

2、接通AC220V电源，打开电源开关。

3、按下测量开关，旋转电流调节旋钮，将输出电流升到100A，电阻显示屏读数即为被测回路电阻。

>特殊计算：实际电流为Io，仪器显示Uo，实际电阻公式 R=100×Uo÷Io (μΩ)；屏幕显示“1”代表超量程。

>故障提示：接线正确但电流达不到100A，需要增大电流测试线线缆截面积。

4、测试完成关闭电源开关，收纳测试线缆。

随机附件：主机1台、保险丝2只、测试线1套、电源线1根、说明书2份、保修卡与合格证1份。

保养与保修：存放环境通风、干燥、阴凉清洁，防潮、防腐蚀性气体；整机保修三年，终身提供维修服务。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:开关回路电阻测试仪

[设备型号]:ED0303

[核心用途]:高压断路器、隔离开关导电回路/接触电阻测量，直流100A大电流四端子测试

[显示交互]:双路三位半LCD，分别显示电流(A)、电阻(μΩ)

[工作模式]:连续测试模式，四端子法消除引线电阻影响

[关键能力]:≥100A直流测试电流；1μΩ分辨率；超量程提示；非100A工况支持换算计算

[供电规格]:AC220V市电

[性能参数]:量程1-1999μΩ；精度0.5%；整机7.5kg

[危险禁忌]:外壳可靠接地；测量夹必须置于电流夹内侧；电流不足时加粗电流线缆；故障禁止私自拆机维修
