ED0501F SF6智能微水仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0501F

【设备名称】：SF6智能微水仪（露点仪）

【数据来源】：原厂说明书

【标签】：SF6微水仪，露点检测，SF6气体湿度测量，DL/T506-2007，阻容法露点，传感器自校准，USB数据导出，便携式SF6检测

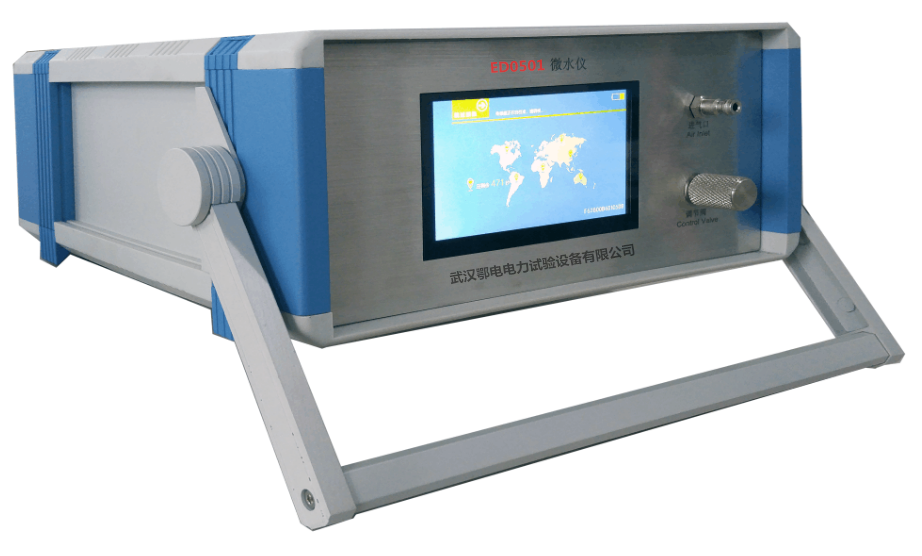

ED0501F型SF6智能微水仪为便携式智能露点检测设备，参照DL/T506-2007、JJF1272-2011标准，采用进口检测器与微处理器；可测量SF6、空气、氮气、氢气、氩气等气体微量水分，直接输出露点值与微水ppm（20℃换算）；具备传感器零点自校准，抗冷凝、抗粉尘颗粒，不受油气、多数化学气体、流量干扰；5寸彩色电容触摸屏，大容量本地存储，USB上传电脑；内置锂电池，适用于SF6电气设备现场微水湿度检测。

技术参数：

露点测量范围：-80℃～+20℃；测量精度±0.5℃（-60℃～+20℃）；

响应时间：+20℃条件下，63%需5s，90%需45s；-60~+20℃反向63%需10s，90%需240s；

进气压力：0-1.0MPa；气体流量：0.01-1.00L/min；

环境温湿度：-40℃～+60℃，0-100%RH；

整机工作温度：-30℃～+70℃；

供电：AC100-240V 50/60Hz；内置锂电池，充电8h，连续工作≥10h；

外形尺寸：280×140×300mm；整机重量5kg；

存储容量：最多1000组测试记录；测量流量推荐0.5SLM；单次测量3-5min；进口自锁无漏气接头。

产品特点：

1、传感器自动零点校准，消除零点漂移带来系统测量误差。

2、5寸彩色电容触摸液晶屏，直接显示露点、微水ppm、环境温湿度、时间日期。

3、快速省气，常规单次露点测定约3分钟。

4、进口自锁快速接头，气路连接可靠、低泄漏。

5、本地存储最多1000组数据，支持保存、查看、打印、全部删除记录。

6、USB接口，配套软件将记录上传电脑做数据分析。

7、大容量锂电池供电，适合现场无外接电源作业。

8、进口传感核心，防冷凝、抗灰尘颗粒，不受油气、大部分化学气体干扰。

操作流程：

1、气路连接：测量管路螺纹端接SF6设备测试口并扳手拧紧；关闭主机流量调节阀；测试管道快速接头插入仪器进气口；排气管接仪器出气口。

2、开机初始化：打开电源，仪器自动初始化、传感器自校验预热；查看电池电量，红色低电量标识需要及时充电；可边充电边使用，但充电时间会大幅延长。

>重要提示：长期闲置仪器管路留存空气湿气，首次测量耗时5-10min，后续样品3-5min完成；高温环境尽量选择早晨低温时段测试，保障测量准确度。

3、气体测量：确认调节阀关闭；接好气路后开启调节阀，调节流量至0.5SLM；等待读数稳定。

4、数据保存：读数稳定进入菜单，保存数据，录入测试编号；支持打印当前测试记录。

5、历史记录：翻页查看历史存储记录，支持打印；删除全部数据操作不可恢复。

6、系统设置：修改系统日期时间；标定功能对普通用户锁定，需要联系厂家技术支持。

7、测试结束：关闭流量针型调节阀；拆下设备端转接头，拔下仪器端快速接头；全部测试完毕关闭整机电源。

SF6断路器含水量参考标准（20℃ ppm）：

1、出厂/大修（开断单元、支柱单元）：≤150ppm

2、交接试验：≤150ppm

3、正常运行：≤200ppm

4、特殊工况（漏气、解体后）开断气室：≤300ppm

注意事项：

1、搬运使用避免剧烈撞击震动，妥善放置防止跌落损坏。

2、锂电池长期闲置，每1-2个月补充一次电维护电池活性。

3、闲置收纳进铝合金包装箱，做好防尘防潮。

4、仪器每年使用标准气体标定一次，送原厂或授权机构，保障测量精度。

5、测量开始前全部打开针型阀，测试结束反向关闭阀门。

6、设备工作环境有可能产生无线电干扰，必要时采取抗干扰措施。

常见故障及排除：

1、露点数值无变化：检查气路、针阀、流量阀是否打开；传感器接线开路联系厂家检修。

2、露点值偏高：排查气路漏气；长期闲置设备用高纯氮气清洗气路30min激活传感器；灵敏度下降、传感器失效送厂校准维修。

3、露点值偏低：灵敏度漂移，送厂校准。

4、充电指示灯不亮：检查供电线路；电池亏电进行充电。

5、蜂鸣器异常：检查蜂鸣器硬件接线；报警阈值异常联系厂家标定。

6、LCD屏幕无显示：检查屏幕接线；电池电压低于5.8V需充电或更换电池；硬件故障送修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；禁止拆除盖板开机运行；不在易爆环境操作，保持设备干燥清洁。

保修及技术支持：整机一年免费保修，终身有偿维修；故障72小时技术响应；人为拆装、跌落、进水、错用电源不在保修；打印纸、热敏头等耗材附件不在保修范围；可提供技术文件、操作培训、现场调试指导，保修服务仅中国大陆有效。

[设备类型]:便携式SF6微水露点检测仪

[设备型号]:ED0501F

[核心用途]:测量SF6及多种气体的微量水分，输出露点与20℃微水ppm；执行DL/T506-2007，用于SF6电气设备湿度检测

[显示交互]:5寸电容触摸液晶屏；显示露点、微水ppm、温湿度时间；本地1000组数据存储；保存查看打印删除；USB电脑数据上传

[工作模式]:现场取样露点检测；传感器自动零点自校准

[关键能力]:进口传感探头，抗油气粉尘；自锁无泄漏接头；锂电池便携；用户标定权限锁定；年度标气校准

[供电规格]:AC100-240V；内置锂电池，连续工作≥10h，充电约8h

[性能参数]:露点-80~+20℃，精度±0.5℃；进气压力0-1.0MPa；整机5kg；推荐流量0.5SLM

[危险禁忌]:避免剧烈震动跌落；长期闲置需定期充放电；每年标气校准；标定禁止用户私自操作；删除数据不可恢复；故障禁止私自拆机维修
