ED0305B高压开关柜通电试验台设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0305B

【设备名称】：高压开关柜通电试验台

【数据来源】：原厂说明书

【标签】：开关柜通电试验台，高低压开关柜出厂试验，多路交直流输出，分合闸线圈试验，可调电压电流输出

ED0305B高压开关柜通电试验台用于高低压开关柜出厂通电检验，提供多路固定、可调交流、直流电源，完成开关柜二次回路、分合闸线圈等通电测试；具备独立接触器控制，输出回路配置20A断路器短路保护；适合开关柜生产制造车间出厂校验作业。

技术参数：

输入电源：三相四线 AC380V；

输出规格：

1、固定DC24V、DC48V、DC110V、DC220V各一组；

2、固定AC380V一组；

3、固定AC22V一组；

4、单相AC 0-250V可调一组；

5、单相DC 0-250V可调一组；

6、三相AC电流0-20A可调一组；

7、三相AC 0-430V可调一组；

外形尺寸：1000×700×1300mm；整机重量75kg。

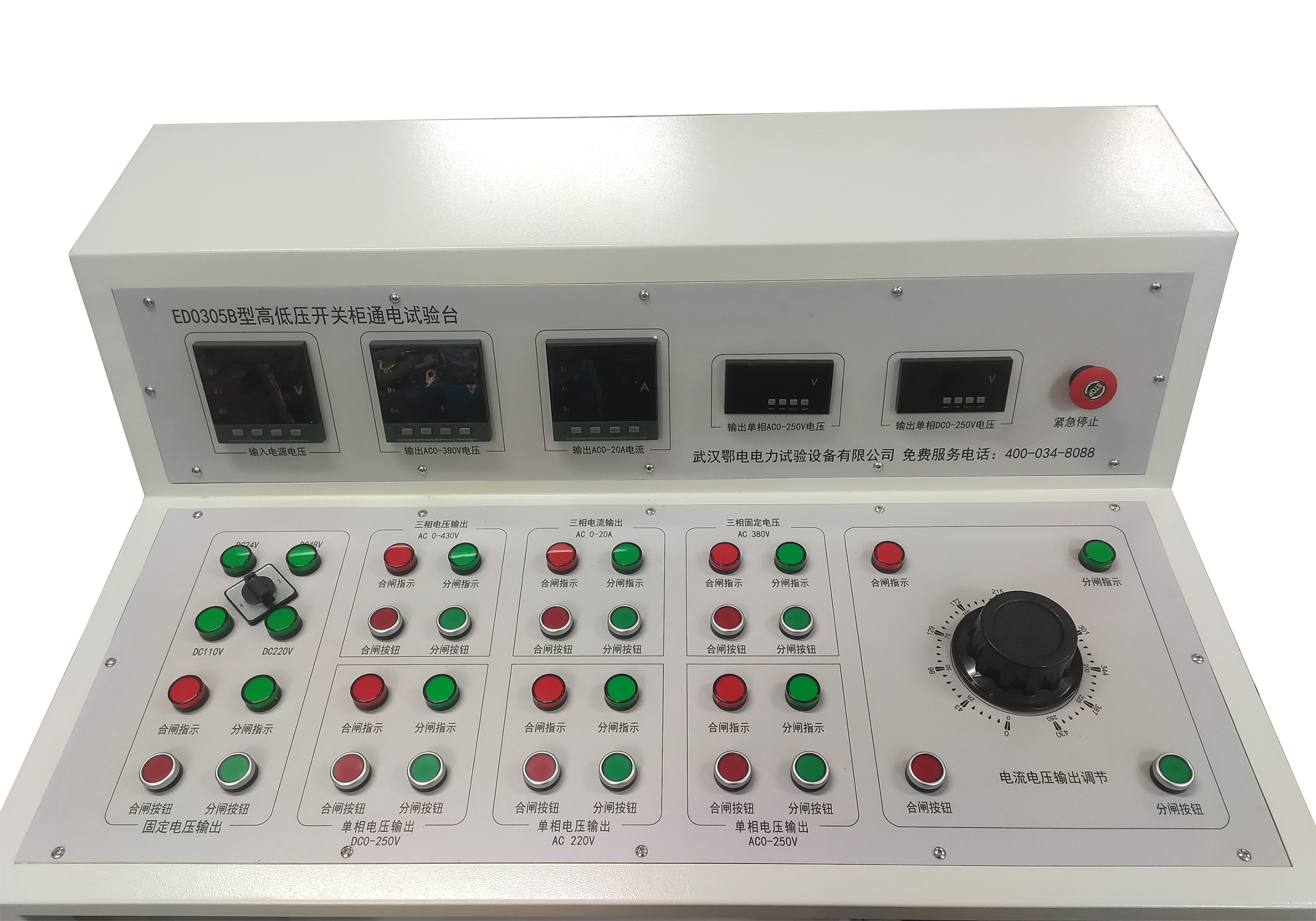

面板硬件：输入电压仪表、各路输出状态仪表；各路输出启动/停止按钮；交直流分合闸点动操作按钮；调压器调压手柄；固定电压档位转换开关；状态合闸、分闸指示灯；背板断路器。

重要功能规则：

1、调压器每次试验开始前必须置于零位；

2、1、5-8号输出回路由独立接触器控制，回路前串接20A断路器短路保护；回路无硬件互锁，用户使用时不可同时多路混用；

3、交流、直流分合闸操作，同一时间只允许使用一组输出；

4、分合闸线圈操作采用点动操作模式，禁止长时间持续通电。

操作流程：

>通电前确认机壳可靠接地，调压器逆时针旋至零位。

1、三相交流电流0-20A输出

①确认调压器处于零位；合上背板断路器，检查三相输入电压平衡；

②按下三相交流电流启动；顺时针缓慢调压至目标电流；

③试验完成，调压器回零；按下停止，切断输出。

2、单相交流0-250V输出

①调压器回零；合上背板断路器，检查三相输入；

②按下交流电压启动，缓慢调压至目标电压；

③试验结束调压器回零，按下停止。

3、单相直流0-250V输出

①调压器回零，固定电压开关切至0位；合上背板断路器，核对三相输入；

②按下直流电压启动，缓慢调压；在直流电压表读取输出；

④完成后调压器回零，按下停止。

4、固定AC380V输出

①合上背板断路器，检查三相输入平衡；

②按下固定交流电压启动；试验完毕按下停止切断输出。

5、固定直流电压输出（DC24/48/110/220V）

①合上背板断路器，检查三相输入；

②档位开关选择对应档位（1位DC24V，2位DC48V，3位DC110V，4位DC220V）；

③按下固定直流电压启动；试验结束按下停止。

6、交流分合闸电压输出

①调压器回零，接好交流分合闸线圈；合上背板断路器；

②按下交流电压启动，调压到线圈额定电压；

③分闸点动按绿色按钮，合闸点动按红色按钮；点动操作，禁止长时通电；

④测试完毕调压器回零，按下停止。

7、直流分合闸电压输出

①调压器回零，档位开关切0位，接直流分合闸线圈；合上背板断路器；

②按下直流电压启动，调压至线圈额定电压；

③分闸点动红色按钮，合闸点动绿色按钮，点动操作；

④测试完毕调压器回零，按下停止。

注意事项：

1、设备机壳必须可靠接地；

2、工作时设备周边、面板上不得堆放杂物；

3、确认输入电源AC380V±10% 50Hz；

4、设备做好防潮、防油污；

5、被测开关柜接线完成，并且与其他带电设备断开后，方可开展试验；

6、输出回路无硬件互锁，禁止同时启用多路输出；分合闸仅允许点动操作。

保养维护：

1、每次使用前检查设备外观无破损；

2、试验结束拆除全部外接连线，关闭总电源，拔掉电源插头；存放于干燥、无尘、通风、无腐蚀性气体室内。

运输与贮存：

1、运输优先原厂木箱减震包装；无木箱包装禁止堆码；木箱包装最多堆码2层；运输面板朝上。

2、贮存环境干燥无尘通风无腐蚀气体；无木箱禁止堆码；底部垫防潮材料；面板朝上放置。

开箱检查：开箱依照装箱单清点主机及配件；保存包装材料以备后续转运。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：整机一年三包免费维修；人为操作不当造成损坏实行优惠有偿维修；终身提供维修服务。

[设备类型]:开关柜出厂通电试验台

[设备型号]:ED0305B

[核心用途]:高低压开关柜出厂通电试验，提供多路交直流电源，测试二次回路、分合闸线圈性能

[显示交互]:面板多组电压表电流表；各路合闸、分闸状态指示灯；档位转换开关；启动停止、点动操作按钮；手动调压器调压

[工作模式]:固定电压输出；可调交直流电压输出；可调三相电流输出；交直流分合闸点动试验

[关键能力]:多档位交直流输出；输出回路20A断路器短路保护；分合闸点动控制；适配开关柜出厂检验；无硬件互锁需人工管控输出通道

[供电规格]:三相四线AC380V±10% 50Hz

[性能参数]:DC24-220V固定；AC0-250V、DC0-250V可调；三相AC0-20A；三相AC0-430V；整机75kg

[危险禁忌]:机壳必须可靠接地；每次试验调压器必须回零；禁止多路输出同时工作；分合闸线圈只允许点动操作；测试前被试设备断开其他带电源；故障禁止私自拆机维修
