SF6分解物分析仪｜技术参数｜操作流程｜故障排查｜注意事项

ED0504型SF6分解物分析仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0504

【设备名称】：SF6分解物分析仪

【数据来源】：原厂说明书

【标签】：SF6分解物分析仪，SO2、H2S、CO、HF检测，SF6设备故障诊断，传感器自校准，气路清洗，USB数据导出，便携式SF6检测

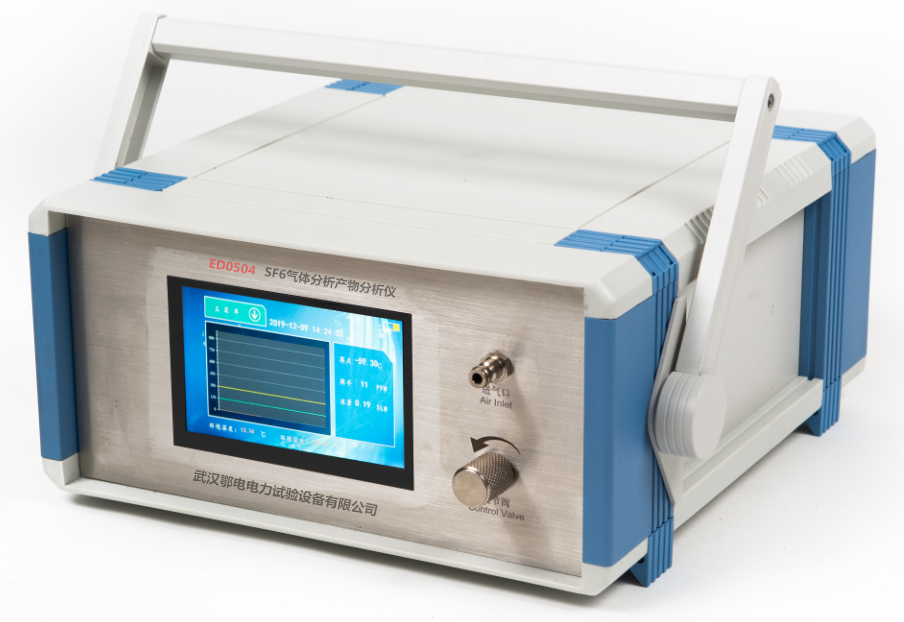

ED0504型SF6分解物分析仪为便携式智能检测仪器，用于采集SF6电气设备内部气体，检测分解产物SO₂、H₂S、CO（可选HF）含量，通过分解物浓度判断GIS、断路器等设备内部放电、过热类早期故障；仪器具备传感器零点自校准，5寸触摸液晶屏，可选管路自动清洗装置；测试耗时短、省气；大容量本地存储，USB接口上传PC分析；内置可充电锂电池，适合现场带电检测SF6电气设备。

技术参数：

H₂S：量程0-200ppm，最小检出≤0.1ppm，准确度±0.5%，重复性≤2%；

SO₂：量程0-200ppm，最小检出≤0.1ppm，准确度±0.5%，重复性≤2%；

CO：量程0-1000ppm，最小检出≤0.1ppm，准确度±0.5%，重复性≤2%；

HF（可选）：量程0-10ppm，最小检出≤1ppm，准确度±0.5%，重复性≤2%；

环境温湿度测量：-40℃~+60℃，0-100%RH；

供电：AC100-240V 50/60Hz，内置锂电池；充电时长10h，连续工作≥10h；

整机工作温度-30℃~+70℃；外形280×230×300mm；重量6.8kg；

存储容量：最多1000组测试记录；测试时长＜2min；进气采用进口自锁无漏气接头。

产品特点：

1、传感器自动零点校准，消除零点漂移带来系统测量误差。

2、5寸触摸中文液晶屏，直观显示各项分解物、温湿度、日期时间。

3、可选管路自动清洗装置，提升测试速度与数据准确度。

4、快速省气，单次分解物检测时间小于2分钟。

5、进口自锁快速接头，气路连接可靠、低泄漏。

6、本地存储最多1000组数据，支持查看、打印、删除全部记录。

7、USB接口，配套软件将记录上传电脑做数据分析。

8、大容量锂电池供电，现场无需外接交流电源。

操作流程：

1、气路连接：测量管路螺纹端接SF6设备测试口并扳手拧紧；关闭主机流量调节阀；测试管道快速接头插入仪器进气口；排气管接仪器出气口。

2、开机预热：打开电源，仪器自动初始化、传感器自校准预热；查看电池电量，低电量优先充电；可边充电边使用，但充电周期会变长。

3、气体测量：确认调节阀处于关闭；接好气路后打开流量调节阀，调节流量至0.3SLM；待读数稳定。

>重要提示：长时间闲置仪器内部管路残留空气，首台设备测量速度慢，后续设备测量1-2分钟即可完成；尽量避开高温时段测试。

4、数据保存：读数稳定后进入菜单，选择保存数据，录入测试编号，保存到本机存储；支持打印当前数据。

5、历史记录：查看历史存储记录，支持翻页浏览、打印记录；删除数据会清空全部记录，删除后不可恢复。

6、系统设置：修改仪器系统日期时间；标定功能对用户锁定，需要联系厂家技术支持。

7、管路清洗（选配）：菜单选择清洗管道，清洗泵运行1-2分钟，完成后确认结束；高浓度分解物测试完成必须清洗管路再测下一台设备。

8、测试结束：关闭流量调节阀；拆下设备端接头，拔出仪器端快速接头；全部测试完毕关闭整机电源。

注意事项：

1、搬运使用避免剧烈撞击震动，妥善放置防止跌落损坏。

2、锂电池长期闲置，每1-2个月补充一次电维护电池活性。

3、不用时收纳进铝合金包装箱，做好防尘防潮。

4、仪器每年需要使用标准气体标定，送原厂或授权机构完成，保障测量精度。

5、当SO₂、H₂S测出浓度偏高，必须用洁净空气或者氮气清洗内部管路后再开展下一次检测；浓度异常建议复测两次确认结果。

6、测量开始前全部打开针型阀，测试结束反向操作关闭阀门。

常见故障及排除：

1、检测数值无变化：检查气路是否通气；检查传感器接线；传感器失效联系厂家维修；也可能气体本身无分解产物属于正常。

2、检测数值偏低：排查气路漏气；灵敏度下降、传感器失效送厂校准维修。

3、检测数值偏高：灵敏度漂移、过滤器失效、传感器失效，送厂检修。

4、读数跳动不稳：电路故障，送厂维修。

5、充电指示灯不亮：检查供电线路；电池亏电进行充电。

6、蜂鸣器异常：检查蜂鸣器硬件、接线；报警阈值异常联系厂家标定。

7、LCD屏幕无显示：检查屏幕接线；电池电压过低充电；硬件故障送修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；禁止拆除盖板开机运行；不在易爆环境操作，保持设备干燥清洁；本设备工作环境有可能产生无线电干扰，必要时采取抗干扰措施。

保修条款：整机一年免费保修，终身有偿维修；72小时技术响应；人为拆装、跌落、进水、错误电源供电不在保修；打印纸、热敏头等耗材附件不在保修范围。

[设备类型]:便携式SF6气体分解产物检测分析仪

[设备型号]:ED0504

[核心用途]:检测SF6电气设备SO₂、H₂S、CO（可选HF）分解产物，用于判断设备内部放电、过热早期故障

[显示交互]:5寸触摸液晶屏；显示分解物浓度、温湿度、时间；本地1000组数据存储；查看、打印、删除记录；USB电脑数据上传

[工作模式]:现场取样检测；传感器自动零点校准；可选管路自动清洗

[关键能力]:快速省气检测，＜2分钟完成；进口自锁无泄漏接头；锂电池便携；锁定用户标定权限；年度标气校准

[供电规格]:AC100-240V；内置锂电池，连续工作≥10h，充电约10h

[性能参数]:SO₂/H₂S 0-200ppm；CO 0-1000ppm；HF可选0-10ppm；最小检出0.1ppm；整机重量6.8kg

[危险禁忌]:避免剧烈震动跌落；高浓度样本后必须清洗管路；每年标气校准；标定功能禁止用户私自操作；删除数据不可恢复；锂电池定期补电维护；故障禁止私自拆机维修
