ED5000-10kV～35kV验电器试验架设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED5000

【设备名称】：10kV～35kV验电器试验架（验电器功能检测装置）

【数据来源】：原厂说明书

【标签】：验电器试验架，DL740-2014，验电器功能检测，启动电压，同向反向干扰试验，安全工器具预防性试验

ED5000型10kV～35kV验电器试验架依据国电发[2002]777号《电力安全工器具预防性试验规程》、DL740-2014标准研制，专门用于10kV-35kV验电器功能检测，完成验电器启动电压试验、同向干扰电场试验、反向干扰电场试验；区分带接触电极延长段、不带接触电极延长段两类验电器，配置导轨移动平车、均压环、均压球，标尺定位电极间距，需要外接工频升压试验变压器配套使用，用于电力试验室安全工器具校验。

技术指标：

工作环境温度-25℃～55℃；环境湿度20%-75%RH；支持连续运行；支架外形尺寸1.5m×0.6m×2m；整机重量23kg；均压环直径550mm；均压球直径60mm；均压环安装离地高度≥1500mm。

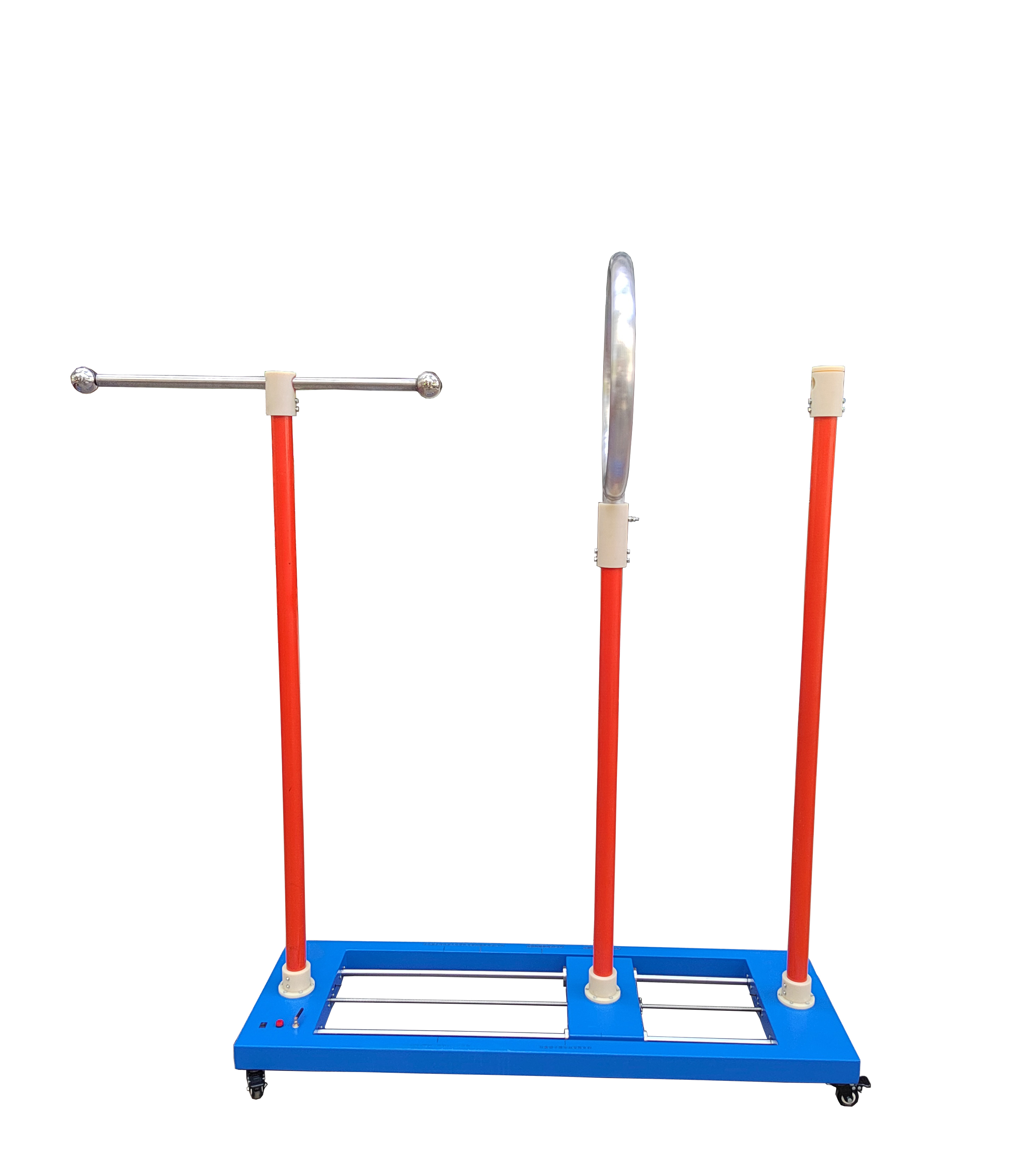

设备结构组成：接线端子、均压球、均压环、验电器固定器、绝缘支撑管、带导轨移动平车；平车带刻度标尺，可调节电极间距a0，适配DL740-2014不同电压等级的间距参数。

标准布置参数：

1、带接触电极延长段验电器（球电极在环电极之后）

10kV：电极间距a0=100mm，启动电压合格区间1.0-4.5kV

20kV：电极间距a0=270mm，启动电压合格区间2.0-9.0kV

35kV：电极间距a0=430mm，启动电压合格区间3.5-15.75kV

2、不带接触电极延长段验电器（球电极在环电极之前）

10kV：电极间距a0=300mm，启动电压合格区间1.0-4.5kV

20kV：电极间距a0=300mm，启动电压合格区间2.0-9.0kV

35kV：电极间距a0=430mm，启动电压合格区间3.5-15.75kV

判定规则：验电器启动报警电压处于标称电压15%-40%区间为合格。

试验操作方法：

> 本装置必须外接升压试验变压器才能开展全部试验，试验前底座必须可靠接地。

1、验电器启动电压试验

①根据被测验电器类型（带/不带接触延长段），移动导轨平车对齐标尺标记，设置标准电极间距a0。

②将装置底座、均压环、升压设备可靠接地；将验电器安装在固定座，金属检测头与均压球可靠接触；升压设备高压引线接至均压球延长杆。

③人员撤离至安全区域，操作升压设备均匀升压；当验电器发出报警时停止升压，记录电压。

④对比标准启动电压区间，判断验电器是否合格。

2、同向干扰电场影响试验

①平车定位至对应电压等级标尺位置，完成接地；均压球、均压环同时接高压。

②升压至验电器标称电压0.4倍或0.45倍；验电器应正常报警，判定合格；不报警则不合格。

3、反向干扰电场影响试验

①平车定位至对应电压等级标尺位置，完成接地；均压球接地，高压接至均压环。

②升压至验电器标称电压0.6倍；此时验电器不应报警，判定合格；出现报警则不合格。

注意事项：

1、试验架仅为工装，必须配套工频升压试验变压器才可完成试验。

2、试验装置底座必须可靠接地。

3、保持设备清洁；定期对导轨涂抹润滑油维护。

4、严格执行DL740-2014，区分两种验电器类型，确认电极间距标尺位置。

成套配件：移动平车1套、固定杆3根、铝均压环1件、连接线4根、接触电极1件、螺丝若干。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止拆装试品、调整工装；禁止拆除盖板开机运行；高压试验做好安全隔离；不在易爆环境操作，保持设备干燥清洁。

保修条款：整机一年免费保修；受潮、浸水、坠落、外力冲击挤压、私自改动接线、违规使用造成的损坏不在保修范围；保修期结束后提供有偿维修服务。

[设备类型]:安全工器具试验工装支架

[设备型号]:ED5000（10kV-35kV验电器试验架）

[核心用途]:依据DL740-2014做10-35kV验电器功能检测：启动电压、同向干扰、反向干扰电场试验

[显示交互]:机械刻度标尺，无电子显示，外接升压变压器读取高压数据

[工作模式]:工装支架，需外接工频升压变压器，区分带/不带接触电极延长段两种验电器试验布置

[关键能力]:导轨可移动平车，标尺定位电极间距；配置标准均压环550mm、均压球60mm；可连续运行

[供电规格]:无内置电源，配套外部升压试验变压器

[性能参数]:环境-25~55℃；整机23kg；均压环离地≥1500mm；启动电压判定15%-40%Un

[危险禁忌]:底座必须可靠接地；高压试验人员撤离安全区；定期维护导轨；严禁带电调整工装；区分两类验电器试验布置；故障禁止私自改动结构
