ED0202D电抗器综合测试台设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0202D

【设备名称】：电抗器综合测试台

【数据来源】：原厂说明书

【标签】：电抗器综合测试台，直流电阻，负载损耗，温升试验，工频耐压，PLC自动控制，串口通讯，试验报告生成

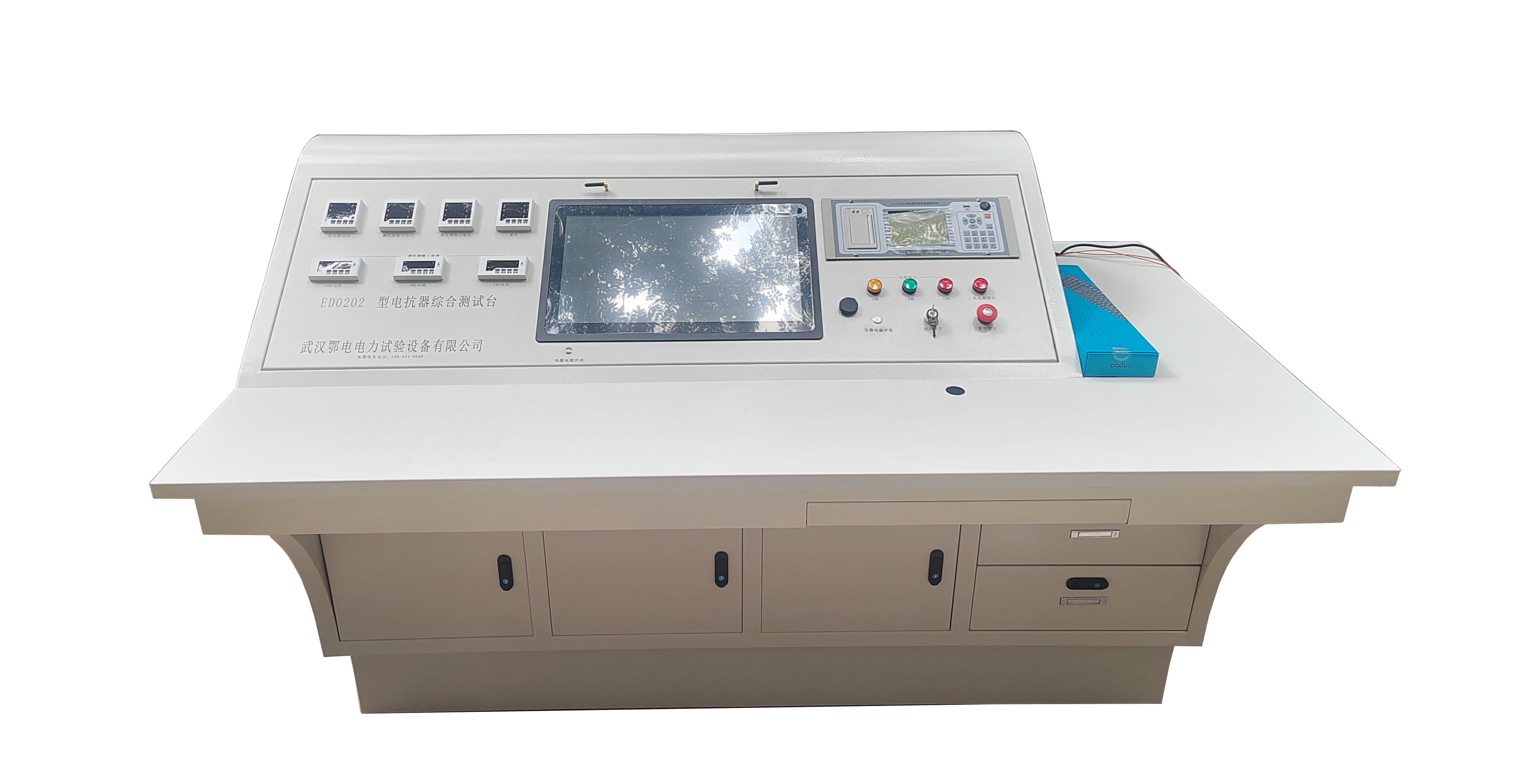

ED0202D电抗器综合测试台，采用计算机软件+PLC硬件控制架构，主要用于单相、三相电抗器的全套型式试验项目，可完成直流电阻测试、负载损耗测试、温升测试、工频耐压试验；支持半自动手动操作、全自动一键试验，配套多台外接测量仪表，串口通讯采集数据，内置数据库存储试验记录，可查询、删除、导出、生成标准电抗器试验报告；具备多级软硬件保护，适用于电抗器生产出厂、型式检验、电力检测机构试验室使用。软件包含操作员、管理员两级权限，内置辅助计算器工具，支持通讯端口配置、系统高级参数设置、多通道温度巡检。

软件登录权限：操作员默认密码000；管理员默认密码ed。软件可通过桌面快捷方式或开始菜单启动。

试验项目说明：

1、直流电阻测试

用于测量电抗器各相绕组直流电阻，自动计算三相不平衡度。操作流程：进入直流电阻测试界面；选择相别、分接档位；设置测试电流档位、环境温度；点击启动测量，设备充电完成读取电阻数值；锁定保存数据，设备执行放电消弧；依次完成全部档位、相别测试。测量数据包含A/B/C三相电阻、不平衡度、环境温度。

2、负载损耗测试

支持内特性、外特性两种试验模式；支持双瓦特表法、三瓦特表法。可半自动单步操作、全自动运行。需要设置互感器变比、试验电流、保护电流、保护电压、环境温度、换算温度、高低压线电阻等参数。内特性使用本机内置电流互感器；外特性采用外接互感器。试验过程实时采集三相电压、三相电流、电感量、电抗值、有功功率；具备过压、过流、通讯异常自动保护，计算机死机时下位PLC独立保护。

3、温升测试

分为功率分析仪数据测量、温升直阻测量两个子模块。最多支持16通道温度巡检采集绕组温度；记录通电过程电压、电流、功率因数、有功功率；定时采集冷态、热态直流电阻，软件自动计算绕组平均温升；可设置保存间隔、最长试验时长；支持半自动、全自动模式，具备完备保护逻辑。

4、工频耐压试验

PLC硬件控制工频耐压合闸、分闸，用于电抗器绕组绝缘工频耐压考核，配合外部耐压升压单元完成绝缘强度试验。

系统功能模块：

1、铭牌参数录入：录入产品编号（唯一）、型号、相数、额定容量、额定电压、额定电流、系统电压、额定频率、厂商、绝缘等级、重量、温湿度、冷却方式；产品编号作为数据库存储唯一索引。

2、系统设置：高级参数配置电压/电流升降速、快慢动比例、不平衡判断阈值；温升通道设置温度采集通道启用、自定义监测点。负载损耗可选择不同温度折算计算公式。

3、报告管理：按全部、产品编号、型号、容量、时间条件查询历史试验记录；支持生成电抗器标准试验报告、删除历史记录。

4、通讯设置：配置各外接仪表串口COM端口，功率分析仪、直流电阻测试仪、进线电压表、温度巡检仪分别分配不同串口。

5、用户管理：新增用户、删除用户、修改登录密码，区分操作员、管理员权限。

6、计算器：内置进制转换、科学计算工具，辅助试验数据核算。

7、版权信息：软件注册状态查看。

控制面板硬件操作功能：包含三相电源、内/外特性、工频、感应试验、发电机控制；多档电流档位选择；调压器升压降压；励磁控制；急停、清除报警按钮；实时展示PLC、分析仪、温度仪、各相电流、上下限保护状态指示灯。

成套及保修：整机发货起三个月缺陷包换，一年免费维修，超一年有偿终身维修；人为损坏、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；试验前确认通讯正常；紧急情况按下急停按钮切断输出。

[设备类型]:电抗器型式综合检测试验台

[设备型号]:ED0202D

[核心用途]:电抗器直流电阻、负载损耗、温升、工频耐压全套出厂及型式试验

[显示交互]:计算机软件操作界面；PLC状态指示灯；16路温度采集；数据库存储；报告查询生成打印；两级用户权限

[工作模式]:半自动单步试验、全自动一键试验；内特性试验、外特性试验

[关键能力]:四套核心试验项目；多通道温度巡检；数据自动折算；串口多仪表通讯；软硬件双重过流过压通讯保护；急停保护；试验报告管理；内置计算工具

[供电规格]:配套外接试验电源，计算机DC/AC供电，PLC控制柜供电

[性能参数]:支持单相/三相电抗器；双/三瓦特表法；温升绕组平均温升自动计算；产品编号唯一索引存储

[危险禁忌]:外壳可靠接地；高压试验遵守安全距离；严禁带电插拔测试线缆；急停按钮用于突发险情；禁止私自修改底层系统参数；故障禁止拆机维修；试验完成绕组充分放电
