ED5000型电极可调分段绝缘杆耐压试验支架设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED5000

【设备名称】：电极可调分段绝缘杆耐压试验支架（导电海绵移动电极）

【数据来源】：原厂说明书

【标签】：绝缘杆耐压支架，分段耐压，安全工器具试验，导电海绵电极，绝缘杆预防性试验

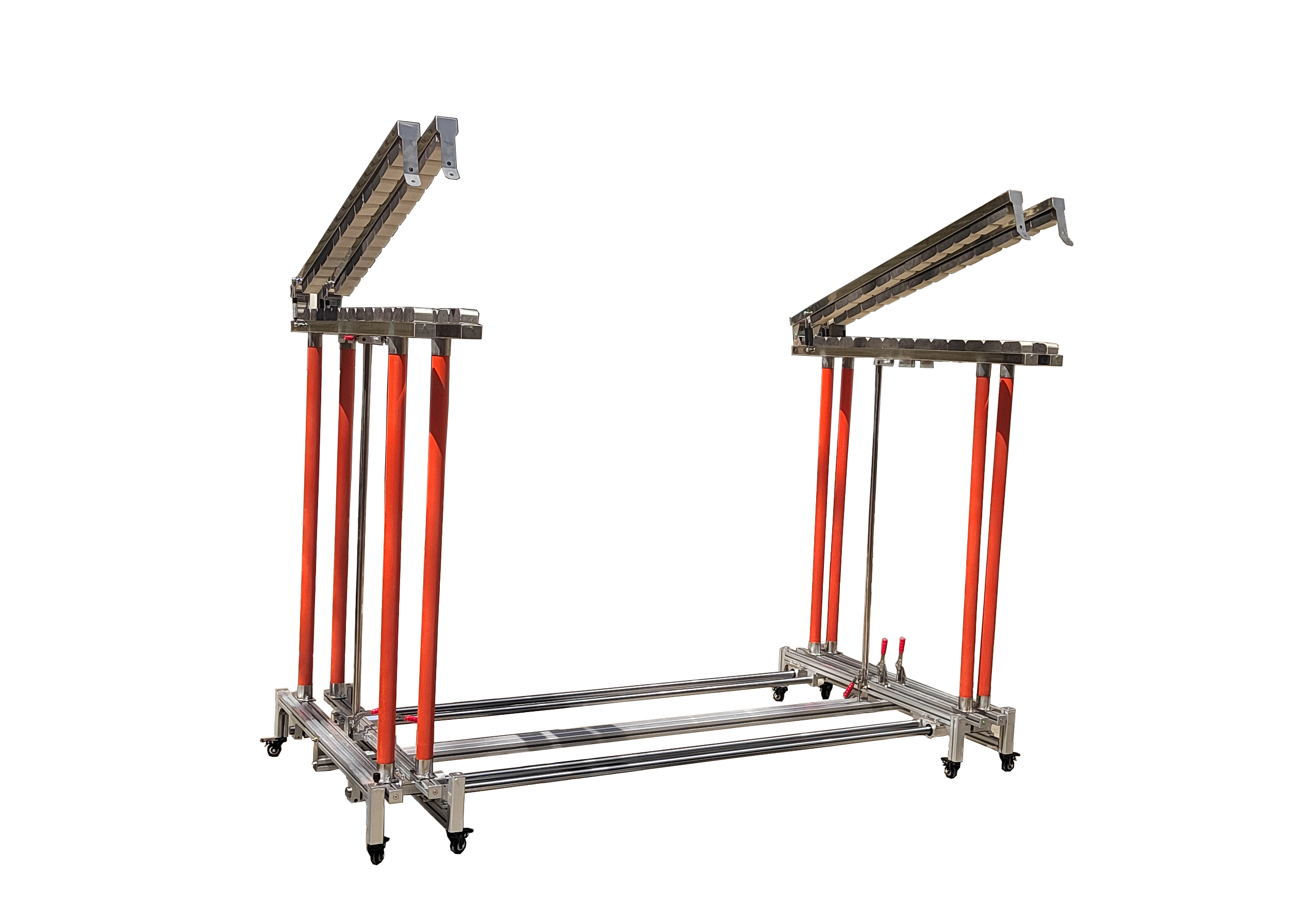

ED5000型电极可调分段绝缘杆耐压试验支架，依据《电力安全工器具预防性试验规程》国电发[2002]777号研制，用于绝缘杆分段工频耐压预防性试验，广泛应用于电力行业安全工器具检测。支架配置3组电极，实现两段耐压测试；采用环抱式导电海绵（导电泡绵）自锁开合电极，拆装试品便捷；支架带标尺刻度，电极调节距离直观精准；带脚轮整体可移动，有多种规格适配不同试验电压等级。

技术指标：

工作环境温度：-10℃～40℃；环境湿度≤90%RH，无结露；支持连续运行。

规格参数：

1、50kV规格：外形70cm×100cm×95cm，重量20kg；

2、100kV规格：外形90cm×100cm×125cm，重量25kg；

3、150kV规格：外形130cm×120cm×155cm，重量30kg；

4、200kV规格：外形210cm×120cm×220cm，重量35kg；

单次可测试数量：15根；电极形式：导电海绵环抱式自锁开合电极；结构：3组电极，两段耐压结构；中间主电极接高压，两侧辅电极接地。

使用说明：

1、支架为3组电极、两段耐压结构，一次完成两段绝缘杆耐压试验。

2、槽型导电海绵电极，环抱包裹绝缘杆外表，自锁开合结构，方便绝缘杆快速装卸，提升试验效率。

3、接线要求：中间主电极接试验变压器高压输出；左右两侧辅电极可靠接地。

4、支架本体带有标尺刻度，调节电极间距，读数直观，定位准确。

5、整套支架配套高压、地线，需和工频耐压试验变压器/控制台配套开展试验。

成套清单：试验支架1套；地线1根；高压线1根；产品说明书1份；产品合格证、保修卡各1份；出厂检测报告1份。

保修条款：整机一年免费保修；受潮、浸水、坠落、外力冲击挤压、私自改动接线、违规使用造成的损坏不在保修范围；保修期结束后提供有偿维修服务。

安全要求：试验前支架、接地端子必须可靠接地；高压试验区域设置安全警示隔离；带电状态禁止拆装绝缘杆试品；搬运防止磕碰变形；导电海绵电极避免尖锐物划伤；设备无用户内部可维修部件，故障联系厂家处理。

[设备类型]:安全工器具耐压试验工装支架

[设备型号]:ED5000

[核心用途]:绝缘杆分段工频耐压试验，执行电力安全工器具预防性试验

[显示交互]:机械标尺刻度，无电子显示

[工作模式]:分段两段耐压测试，搭配耐压试验变压器使用

[关键能力]:3组电极两段耐压；导电海绵环抱自锁电极；标尺可调电极间距；多电压等级规格可选；可连续运行；脚轮移动

[供电规格]:无内置电源，外接耐压试验高压源

[性能参数]:50kV-200kV多规格；环境-10~40℃，湿度≤90%RH

[危险禁忌]:中间电极接高压，两侧电极必须可靠接地；高压下禁止拆装试品；禁止私自改动接线；避免撞击、浸水受潮
