EDNY-2671C全自动工频耐压控制台设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDNY-2671C

【设备名称】：全自动工频耐压控制台

【数据来源】：原厂说明书

【标签】：全自动耐压控制台，工频耐压，绝缘强度试验，触摸屏控制，多阶段耐压，过流过压保护

EDNY-2671C全自动工频耐压控制台用于电器产品、电气元件、绝缘材料的工频绝缘强度耐压试验，考核绝缘水平，检出绝缘缺陷，评估设备耐受过电压能力；适用于电力部门、电工制造、冶金煤矿、铁路、科研院校耐压试验作业。7寸彩色液晶触摸屏，中英文操作界面；支持手动、自动多阶段耐压试验；数字式校准，可设置变压器分压变比，可适配多款试验变压器；具备过流、过压、闪络、急停多重保护；声光提示试验结果，可存储、打印试验记录。

技术参数：额定容量0.5kVA；输入AC220V±10%，50Hz±2Hz；变比25:1；输出电压0-5000V；测量电压0-100V；输出电流0-100mA；电压测量精度1.0％FS±3字；电流测量精度1.0％FS±3字；计时范围0-9999S；升压速度可选0.1kV/S、0.5kV/S、1kV/S、5kV/S，默认1kV/S；工作环境温度0-50℃，相对湿度≤85%RH。

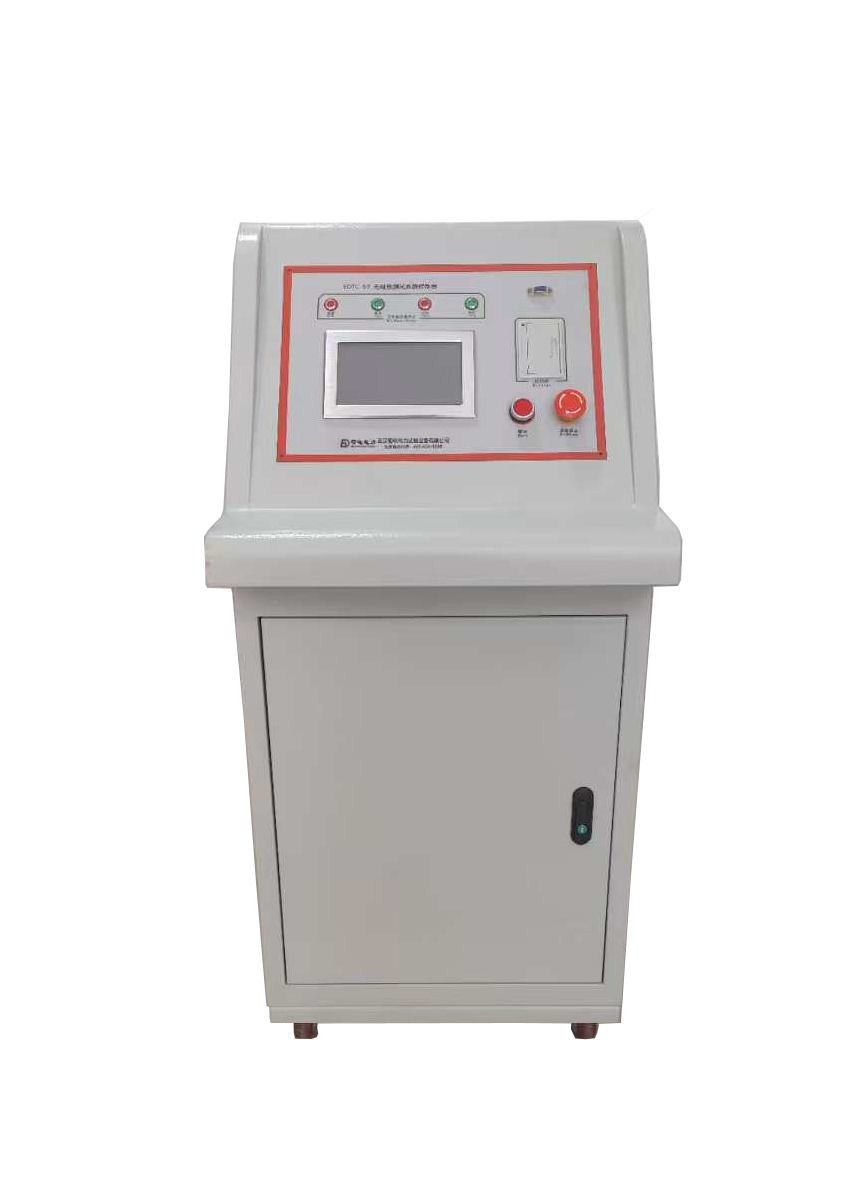

面板部件说明：7寸触摸液晶屏；实体指示灯：高压、零位、升压、降压；复位备用按钮；红色急停E-stop按钮；热敏打印机；空气电源开关。

指示灯含义：高压灯亮-存在高压输出；零位灯亮-调压器回零，允许启动；升压灯亮-正在升压；降压灯亮-降压过程或击穿回零。

主要功能：

1、大屏液晶触摸屏，中英文引导式操作，高压状态实时提示。

2、全数字校准，可数字设定分压变比，可搭配不同电压等级试验变压器。

3、手动耐压模式：支持升压暂停，手动升/降压，限位保护，过压保护。

4、自动多阶段耐压：最多5个试验阶段，每个阶段独立设置阶段电压、耐压时间；到达目标电压自动计时；计时结束自动降压回零、切断高压。

5、升压速度多档位可选。

6、自动判定试验通过/失败，记录击穿、闪络、过流时刻电压；声光报警提示试验结果。

7、历史试验数据存储，支持单条打印、清除记录。

8、软硬件结合抗干扰，具备过流、过压、闪络放电、接线错误保护；面板急停按钮紧急切断输出。

操作流程：

1、接线：接入AC220V电源线，高压输出接被试品，设备外壳可靠接地；合上设备空气开关，仪器上电自检。

2、自检完成进入主待机界面，提供【自动试验】【手动试验】【历史数据】三个选项。

手动试验模式：

1、进入手动参数设置页面，填写试验电压、保护电压（一般取试验电压110%）、保护电流、分压变比、闪络保护判断值、电压误差上下限；额定参数不可超限设置；确认参数进入手动试验界面。

2、点击启动试验，高压指示灯点亮；选择步进电压，执行手动升压/降压；到达目标耐压电压后人工把控耐压时长；

3、试验完成点击降压停机，设备回零；可保存试验数据；发生险情按下紧急停机，快速切断高压，调压器回零。

自动试验模式（多阶段）：

1、设置最多5个试验阶段，每个阶段填写阶段电压、耐压时间，不用的阶段置0；填写保护电压、保护电流、分压变比、闪络保护、电压误差限值；确认进入自动试验界面。

2、点击启动试验，设备自动升压，分阶段执行耐压计时；全部阶段完成自动降压回零，断开高压；保存试验记录；异常情况使用紧急停机。

历史数据功能：查看全部保存记录；可打印选中行记录；支持清除全部历史数据。

安全保护措施：内置过流、过压、接线错误、闪络放电保护，异常对应告警提示；面板急停按钮，紧急工况快速切断高压输出，保护人员与试品。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

售后服务：整机一年免费维修，人为损坏收取成本费；保修期外终身成本维修。

[设备类型]:工频耐压试验控制台

[设备型号]:EDNY-2671C

[核心用途]:电气设备、绝缘材料工频耐压绝缘强度测试，支持手动、多阶段自动耐压

[显示交互]:7寸触摸屏，中英文界面；实体状态指示灯；热敏打印；历史数据存储查询打印

[工作模式]:手动耐压试验、多阶段自动耐压试验、历史数据管理

[关键能力]:多档升压速率；数字设置分压变比；过流/过压/闪络保护；急停保护；自动判试验结果；声光报警

[供电规格]:AC220V±10%，50Hz±2Hz，额定容量0.5kVA

[性能参数]:输出0-5000V，0-100mA；计时0-9999S；电压/电流精度1.0％FS±3字

[危险禁忌]:外壳可靠接地；参数设置不可超过设备额定值；高压状态禁止插拔接线；险情优先按下急停；故障禁止私自拆机
