SF6红外检漏仪｜技术指标｜操作流程｜使用注意事项

ED0502A型SF6高精度红外气体定量检漏仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0502A

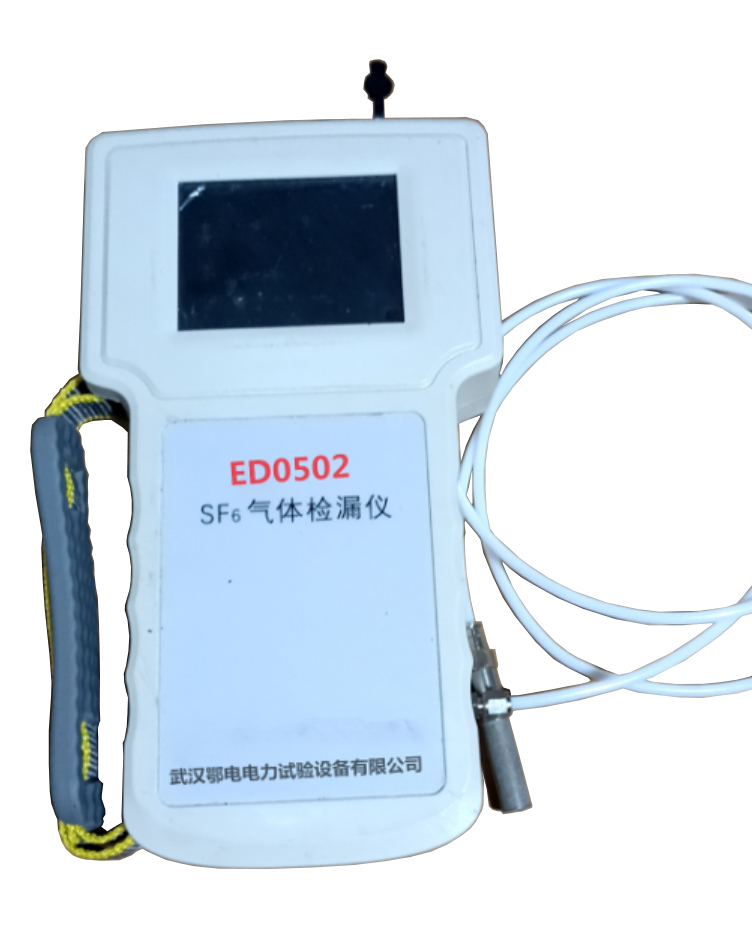

【设备名称】：SF6高精度红外气体定量检漏仪

【数据来源】：原厂说明书

【标签】：SF6检漏仪，六氟化硫，NDIR红外检测，泵吸式，GIS断路器检漏，定量测泄漏，年泄漏率计算

ED0502A型SF6高精度红外气体定量检漏仪，采用NDIR单光束双波长红外泵吸式检测技术，适用于电力、铁道、电器制造、化工、科研等行业，对充SF6气体的GIS、断路器等设备开展SF6气体定性查漏、定量浓度测量，自动计算泄漏量与年泄漏率；满足DL/T 639-1997、GB11023-89、DL/T846.6-2004等相关标准。设备带彩色中文液晶菜单，内置大容量锂电池，支持数据存储、U盘导出、上位机软件分析打印，手持便携，用于查找SF6泄漏点，评估设备密封性能。

技术指标：测量原理NDIR单光束双波长红外；检测气体SF6；测量量程0-2000ppm；分辨率0.1ppm；测量精度±（1.5%+5d）；重复性＜2%；气泵抽取速度0.4L/min；预热时间≤2min；响应时间＜5s；恢复时间＜10s；连续工作时长≥5h；通讯接口USB1.1；充电适配器DC12V/2A；工作环境-25℃~+60℃，相对湿度5-95%无冷凝；大气压50kPa-110kPa；防护等级IP33，双重绝缘CATⅡ；外形200×240×80mm；主机重量1kg。

产品特点：泵吸式红外检测，漂移控制与温度补偿电路，抗干扰强；整机自检，电池低电量、传感器故障、超量程提示；彩色点阵中文液晶菜单；可自定义报警浓度阈值，蜂鸣声光报警；自动计算泄漏速率、年泄漏量、年泄漏率；支持仪器自校准（需厂家密码）；万年历时钟；可存储100组测量数据与波形，支持翻阅查询；集成LED照明；USB可接电脑软件分析打印；锂电池供电，手持便携。

面板接口：侧面配置电源开关、DC12V充电接口、USB1.1数据接口；整机为触摸中文液晶操作屏幕。

操作流程：

1、打开电源开关，仪器上电自检，自检完成进入主功能界面，包含：开始测量、历史数据、参数设置、电池管理，同时显示电池电量；电量低于25%弹出低电量警告，需充电4小时。

2、进入【开始测量】页面：输入被测设备编号；设置报警浓度阈值，参数断电保存；点击预热，气泵启动，执行120秒预热，吹扫管路内部残余气体。

3、进入设备参数设置：输入测试体积、时间间隔、气室气体总重量，用于自动计算年泄漏率；泄漏量计算公式G=(k/Δt)*V*ρ*t（克）。

4、点击【进入测试】，启动采样气泵；调节气泵流速（最大2.0L/min）；手持探头缓慢移动扫描设备查找泄漏点；屏幕实时显示当前浓度、最大浓度；检测浓度超过设定报警阈值，蜂鸣器报警提示。

5、切换至【年泄漏】界面，自动显示泄漏速率、年泄漏量、年泄漏率、气室重量；测试完成点击保存记录；点击停止关闭气泵。

6、【历史数据】功能：翻看历史记录；插入U盘导出全部数据；支持清除全部存储记录。

7、【参数设置】：校准功能需要厂家提供访问密码，普通用户禁止自行校准。

8、【电池管理】：设置电池最低保护电压，电压低于保护阈值禁止开机。

注意事项：

1、操作人员熟读说明书，严格按步骤操作。

2、防止灰尘、水、油污进入仪器内部，避免影响检测精度。

3、仪器校准需要联系厂家获取密码，不要私自校准。

4、户外有风环境检测需要做好挡风，避免气流干扰检测结果。

5、每次测试前检查并清洁探头，温和清洗剂清洗后充分干燥再使用。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；禁止拆除盖板开机运行；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；一年之内免费维修；超过一年提供有偿终身维修。

[设备类型]:SF6气体检测便携仪器

[设备型号]:ED0502A

[核心用途]:SF6电气设备定性查漏，定量测浓度，自动计算泄漏量与年泄漏率

[显示交互]:彩色中文液晶菜单，实时浓度、最大浓度显示，声光报警；100组数据波形存储，U盘导出，上位机软件分析打印，LED照明

[工作模式]:预热吹扫、浓度测量、泄漏率计算、历史数据管理、电池管理

[关键能力]:NDIR红外泵吸检测；温度漂移补偿；自定义报警阈值；自动年泄漏率运算；整机自检；锂电池手持便携；校准密码保护

[供电规格]:内置可充电锂电池，DC12V/2A适配器充电，连续工作≥5小时

[性能参数]:量程0-2000ppm，分辨率0.1ppm，响应＜5s，防护等级IP33

[危险禁忌]:校准需要厂家密码，禁止私自校准；户外测量做好挡风；探头定期清洁干燥；电量过低及时充电；故障禁止私自拆机
