ED2672A耐压试验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2672A

【设备名称】：耐压试验仪（耐压测试仪）

【数据来源】：原厂说明书

【标签】：耐压测试仪，AC耐压，绝缘强度试验，泄漏电流测试，安规测试，电器耐压检测

ED2672A耐压试验仪依据GB、IEC、ISO、BS、UL、JIS、JB/T7082-93标准设计，用于家用电器、变压器、电机、电缆、开关插座、整机电子电器、医疗化工仪器仪表等产品的交流耐压绝缘强度检测；适用于生产车间、科研实验室、技术监督部门安规耐压检验。搭配ED2670A型（数显）为同系列机型；仪器三窗口LED数码管同时显示试验时间、泄漏电流、输出高压；配备遥控接口，支持远程控制操作。

技术指标：输出AC 0-5kV；泄漏电流档位0~2mA、20mA、100mA；计时范围0-99s，精度±0.3s；变压器容量800VA；输出波形50Hz；供电AC220V±22V，50Hz±1Hz；工作环境温度0-40℃，相对湿度＜75%；外形尺寸W318×D255×H168mm；整机重量17.5kg。

同系列ED2670A型（数显）：AC0-5kV，泄漏0-2-20mA，容量100VA，重量15kg，其余外形与工作条件一致。

工作原理：220V市电经内部控制电路调压升压输出交流高压施加于被试品；被试品绝缘不良、泄漏电流超过设定报警阈值时，设备自动切断高压，声光报警提示试品不合格。

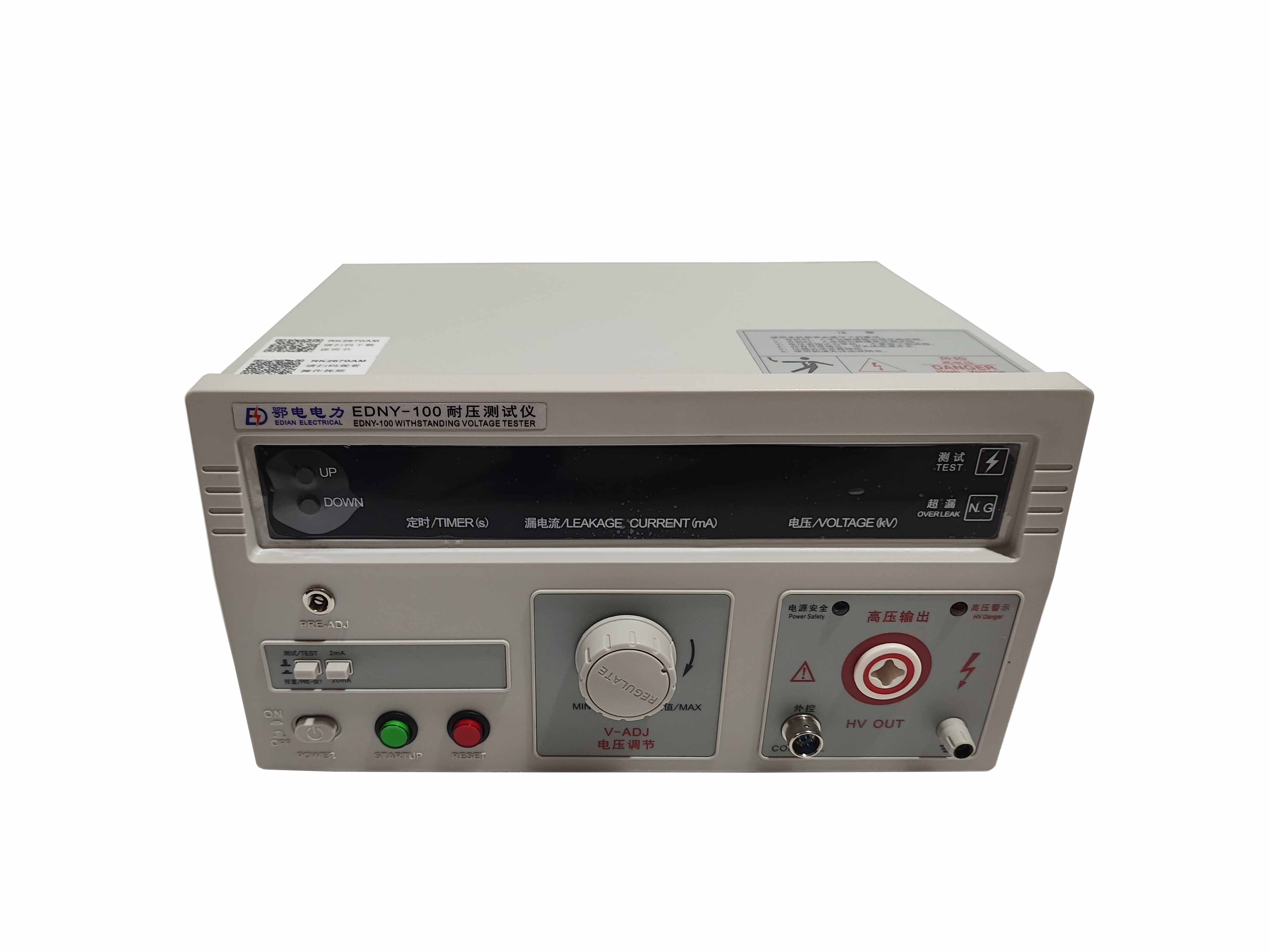

面板部件说明：电源开关、电源指示灯；启动按钮、复位按钮；定时开关、时间拨码盘；漏电流档位选择开关、漏电流预置开关、预置调节旋钮；三个LED数显窗口（时间、漏电流、电压）；电压调节旋钮；遥控接头端口；交流高压输出端子；接地端子；测试工作指示灯；超漏报警指示灯。

使用注意事项：

1、操作人员必须佩戴绝缘橡胶手套，脚下铺设绝缘垫，防止高压电击。

2、仪器外壳必须可靠接地，接地与被试品地可靠连通。

3、连接、拆卸被试品，必须确认高压输出归零、仪器处于复位状态。

4、禁止输出地线与交流电源线短路，防止外壳带上高压。

5、尽量避免高压输出端直接对地短路。

6、超漏报警指示灯损坏需要及时更换，防止测试误判。

7、仪器空载升压时出现微小起始漏电流属于正常现象，不影响测量精度。

8、避免阳光直射，禁止高温、潮湿、多尘环境使用存放。

9、设备每年需要送计量机构或者厂家检定，检定合格后方可继续使用。

10、条件允许建议配置交流稳压电源供电。

操作步骤：

操作全程佩戴绝缘手套，脚下铺设绝缘垫；仅在测试灯熄灭、无高压输出状态拆装被试样品。

1、接线：确认电压归零、仪器复位，接好被试品与保护接地线。

2、设置测试输出电压；选择泄漏电流测量档位；预置泄漏电流报警阈值。

3、手动测试模式：定时开关置关闭；按下启动，测试灯点亮；调节电压旋钮升至目标试验电压；测试完成按下复位，切断高压，电压调回零位；若泄漏超标，设备自动切断高压，蜂鸣器、超漏灯报警，判定试品不合格，按下复位清除报警。

4、定时测试模式：拨码盘设置试验时间，开启定时开关；按下启动，调节至目标电压；计时结束设备自动切断高压，判定合格；超漏则声光报警判定不合格。

5、自动流水线模式：适配大批量测试，结合定时功能；仪器自动循环启动；试品超漏则声光报警，需要人工拆除不合格试品后按复位，仪器才可再次自动启动；使用时把控自动启动时序，避免意外输出高压。

电容器耐压特殊测试要点：电容器充电会产生充电电流；需要缓慢升压，避免初始充电电流直接触发报警；升压待充电过程完成后再启动定时；提前核算电容器容抗与回路电流，泄漏报警阈值设置大于回路工作电流；禁止多只电容并联同时耐压；停止测试后5秒内禁止触碰高压测试探头，防止残余电荷电击。

遥控接口说明：遥控接头引脚定义：黄色-启动（2脚），绿色-复位（3脚），灰色-地（4脚），红色-+12V电源（5脚）；2-5短接实现启动，3-4短接实现复位。

常见故障排除：

1、开机误报警：检查556/324芯片、蜂鸣器、测试连接线。

2、带负载电压显示异常：7107芯片故障。

3、无法启动：检查556芯片、启动按键、继电器。

4、不能定时：4025芯片损坏。

5、时间乱跳不准：4060芯片故障。

6、计时结束不会自动复位：9013三极管损坏。

7、无泄漏电流读数：R13压敏电阻损坏。

8、预置电流自行漂移：桥堆、预置调节电位器故障。

9、无故自动启动：4148二极管D0损坏，并联数kΩ电阻处理。

10、电流窗口无显示：20Ω/5W电阻、7107芯片损坏。

11、开机电压窗口异常：二极管击穿。

12、开机电流窗口有底数：324芯片故障。

13、数码管部分不亮：40192、4511芯片损坏。

14、电压调不上去：调压器损坏。

15、可以启动但是电压升不起来：继电器烧毁。

供货成套清单：耐压测试仪1台；产品说明书1份；测试探头一付；产品合格证1份；保修卡1份；电源线1根；5A保险丝2只；装箱单1份。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月内缺陷包换，一年之内免费维修；超过一年有偿终身维修。

[设备类型]:安规交流耐压测试仪器

[设备型号]:ED2672A（同系列ED2670A型数显）

[核心用途]:电器、电机、变压器、线缆等产品交流耐压与泄漏电流安规绝缘检测，支持流水线自动测试

[显示交互]:三窗口LED数码管，同时显示时间、漏电流、输出电压；声光超漏报警；外接遥控接口

[工作模式]:手动耐压、定时耐压、流水线自动耐压模式

[关键能力]:AC0-5kV耐压输出；多档泄漏电流测量；超漏自动切断高压声光报警；远程遥控控制；电容器耐压适配测试

[供电规格]:AC220V±22V，50Hz±1Hz；容量800VA

[性能参数]:计时0-99s；泄漏量程0-2/20/100mA；每年需要计量检定

[危险禁忌]:操作佩戴绝缘防护；外壳必须可靠接地；断电复位后拆装试品；电容测试注意残余电荷；禁止高压端对地直接短路；故障禁止私自拆机维修
