EDFJS-Y绝缘靴（手套）耐压试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDFJS-Y

【设备名称】：绝缘靴（手套）耐压试验装置

【数据来源】：原厂说明书

【标签】：绝缘靴手套耐压，安全工器具预防性试验，6路泄漏电流测量，3双同时测试，工频耐压，绝缘工具检测

EDFJS-Y绝缘靴（手套）耐压试验装置用于绝缘靴、绝缘手套等安全工器具工频耐压与泄漏电流预防性试验，可同时测试3双（6只）绝缘靴/绝缘手套，每只独立采集泄漏电流，精准识别不合格试品；设备分体式结构，包含可移动试验车与EDXS-IV绝缘靴（手套）试验台；试验车底部配置脚轮，移动方便，简化测试流程，用于判断绝缘老化、击穿、泄漏电流超标等缺陷。

工作原理：输入AC220V电源，操作试验台调压器，通过试验变压器电磁感应产生0-30kV工频高压输出至各试品电极，对绝缘靴、绝缘手套施加规定试验电压；六路独立毫安表分别采集每只试品泄漏电流，依据规程记录电压、泄漏电流数据，完成绝缘性能判定；配备水阻保护、过流继电器保护，试品击穿或泄漏超标自动断电，对应故障指示灯点亮。

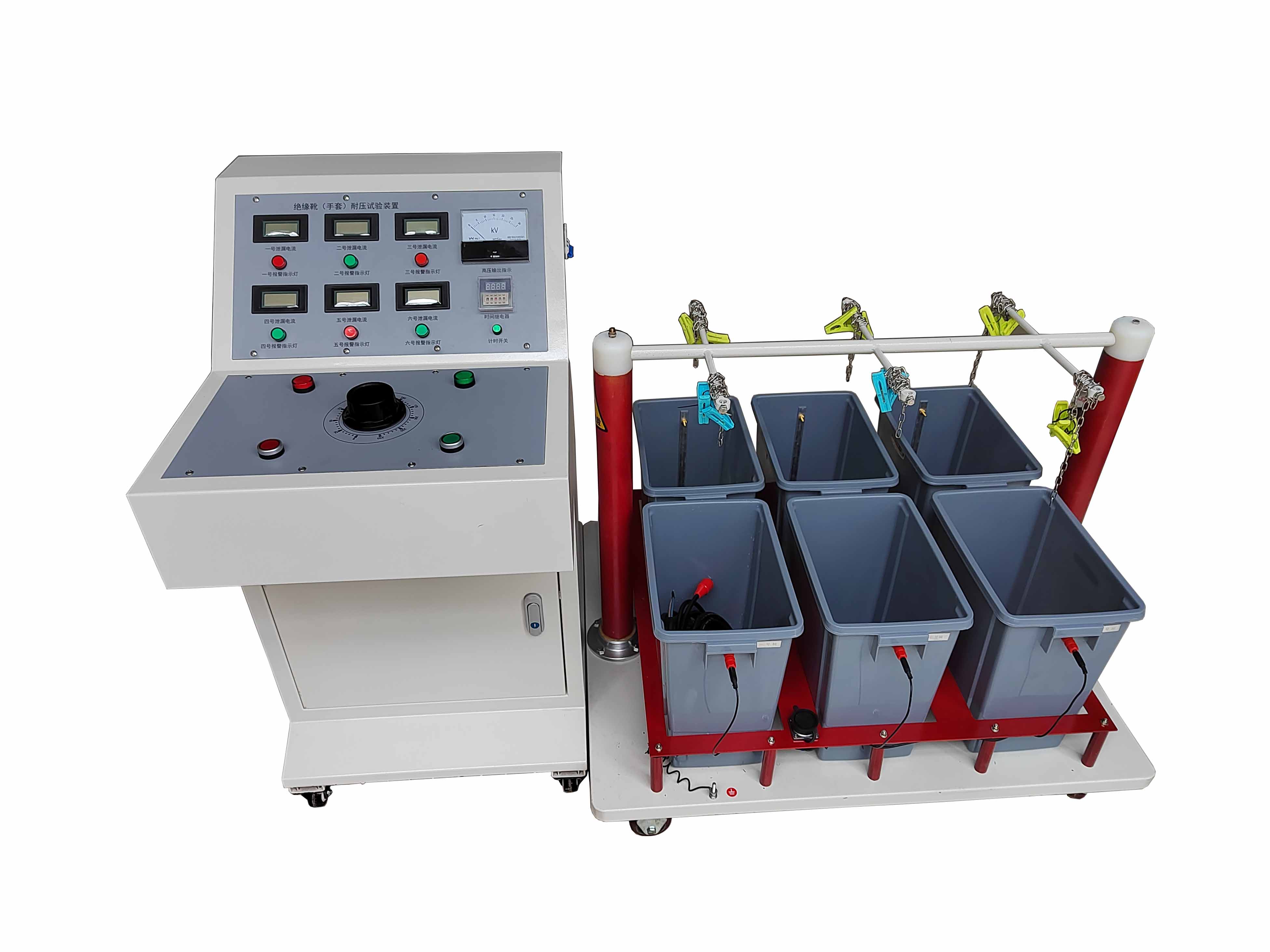

结构设计：整套设备分为两大部分。①绝缘靴（手套）试验车：移动托架、带脚轮、盛水水槽、绝缘撑杆、电极杆支撑组件、高压接线端、六路泄漏测量接线端子；②EDXS-IV绝缘靴（手套）试验台：试验变压器、调压器、控制回路、六路毫安表、时间继电器、电流继电器、操作按钮、指示灯。

技术参数：输入AC220V，50Hz；输出工频高压0-30kV；设备容量3kVA；单次同时测试3双（6只）绝缘靴/手套；试验车重量80kg；工频耐压试验台重量70kg。

配套使用操作方法：

1、装配试验车部件：安装绝缘撑杆、电极杆支撑、电极杆。

2、试件装夹：绝缘靴/手套内部加水，水位低于靴口/手套口5cm，试品露出水面部分保持干燥洁净；高压电极放入试品内部并夹紧固定。

3、接线：水阻一端接试验车高压输入螺母；另一端经35kV高压电缆接试验台变压器高压输出A；试验车六路泄漏测量端子X1-X6与试验台对应端子一一相连；整机外壳可靠接地。

4、上电前检查：确认输入电源AC220V；设置电流继电器动作阈值、时间继电器耐压时间；调压器手轮置于零位，零位指示灯点亮；严格检查接地线牢固可靠。

5、操作流程：按下复位消除故障灯；按下送电按钮，主接触器吸合，送电指示灯亮；顺时针旋转调压器手轮，升压速率≤3kV/s；升至目标试验电压按下计时按钮，监视电压表与六路毫安表；

6、保护判定：试品击穿或者泄漏电流超限时，电流继电器动作，设备自动断电，对应通道故障指示灯点亮；耐压时间完成且泄漏电流全部合格，声光提示判定合格。

7、试验结束切断总电源，取下试品，可更换下一批试件重复试验。

注意事项：

1、高压试验操作人员保持安全操作距离，20kV下空气安全距离满足规范；试验台接地电阻要求小于0.1Ω。

2、使用前测量整机绝缘电阻，绝缘电阻应大于2MΩ。

3、使用前检查接线端子触点无松动，确认全部保护机构工作正常。

4、试验前使用酒精擦拭绝缘撑杆、电极杆、盛水槽绝缘部件。

5、试验结束放空水槽积水，擦干全部部件；长期存放将水槽、电极、撑杆放置干燥通风环境。

6、使用与储存场所不能存在腐蚀性、爆炸性介质。

7、必须由具备资质专业人员操作，严格执行操作流程。

运输及保护：运输外套塑料袋防潮，箱体泡沫缓冲防震；搬运避免强力撞击；储存环境相对湿度≤80%，干燥通风、无腐蚀介质。

装箱配套清单：绝缘靴（手套）试验车1台；绝缘靴（手套）试验台1台；使用说明书1份；产品合格证1份；测试线1套。

附表-常用电气绝缘工具试验标准：

1、绝缘手套（高压）：周期半年，交流8kV，耐压1min，泄漏电流≤9mA；低压绝缘手套：周期半年，交流2.5kV，耐压1min，泄漏电流≤2.5mA。

2、橡胶绝缘靴（高压）：周期半年，交流15kV，耐压2min，泄漏电流≤7.5mA。

3、绝缘板6-10kV：一年1次，30kV耐压5min；绝缘板35kV：一年1次，80kV耐压5min。

4、绝缘罩35kV：一年1次，80kV耐压5min。

5、绝缘夹钳35kV及以下：一年1次，3倍线电压，耐压5min；110kV：260kV，5min；220kV：400kV，5min。

6、验电笔6-10kV：半年1次，40kV耐压5min；20-35kV：半年1次，105kV耐压5min。

7、核相器6kV：半年1次，泄漏电流1.7-2.4mA；10kV：半年1次，泄漏电流1.4-1.7mA。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起一年内设备缺陷免费维修，一年以上实行有偿终身维修；私自拆机将丧失保修。

[设备类型]:安全工器具工频耐压试验设备

[设备型号]:EDFJS-Y

[核心用途]:绝缘靴、绝缘手套预防性工频耐压及泄漏电流测试，一次可测3双(6只)

[显示交互]:六路独立毫安表，电压表，计时继电器，故障通道指示灯，声光报警

[工作模式]:工频耐压试验，手动调压，过流自动断电保护

[关键能力]:六路独立泄漏电流采集；击穿/超流自动断电，故障通道指示；分体移动试验车；水阻保护；时间继电器计时

[供电规格]:AC220V 50Hz，整机容量3kVA

[性能参数]:输出高压0-30kV；试验前整机绝缘电阻＞2MΩ；接地电阻＜0.1Ω；升压速率≤3kV/s

[危险禁忌]:必须专业人员操作；外壳可靠接地，接地电阻小于0.1Ω；升压速率不可过快；试品露出水面部分保持干燥；禁止带电插拔接线；故障禁止私自拆机
