X(T)C系列试验变压器操作箱｜技术参数｜操作方法｜安全注意事项

X(T)C系列试验变压器操作箱（台）设备知识库

【文档类型】：设备操作知识库

【设备型号】：X(T)C系列

【设备名称】：试验变压器操作箱（台）

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：试验变压器操作箱，耐压试验控制台，手动电动调压，工频耐压，高压试验配套

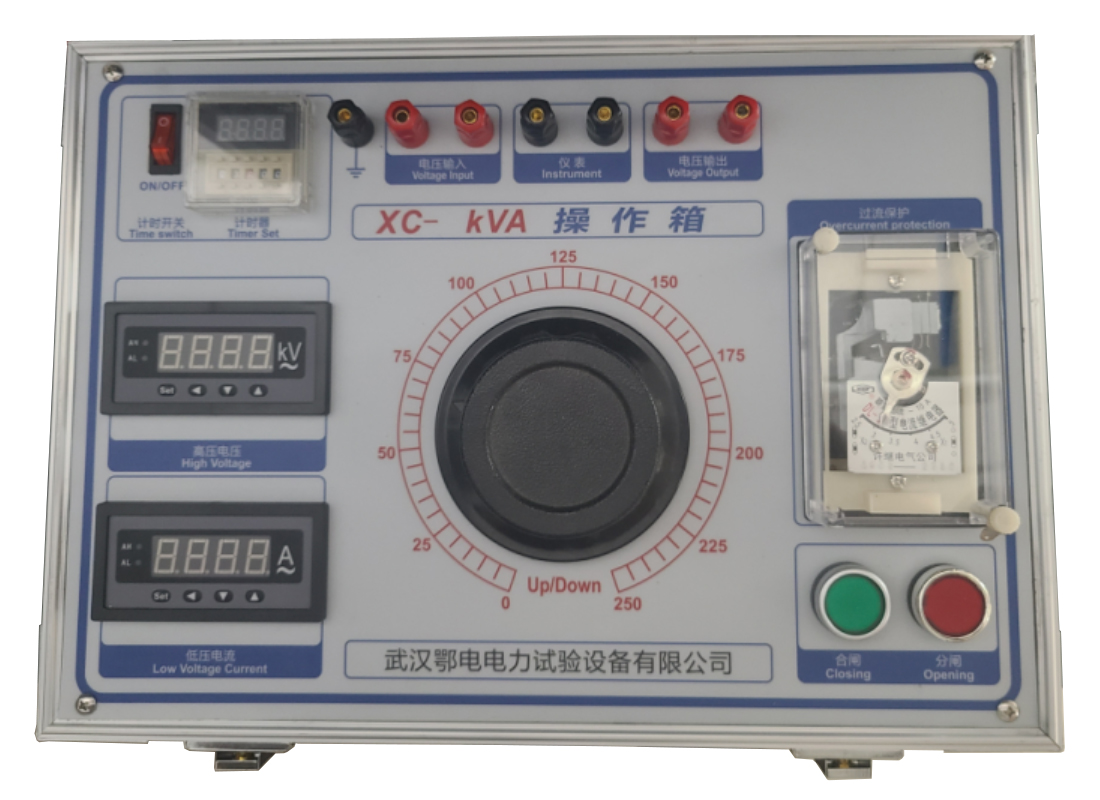

X(T)C系列试验变压器操作箱（台）适配0.5-100kVA规格试验变压器，用于工频耐压试验调压控制。通过调节自耦调压器输出电压，实现试验变压器在额定电压范围内调压；设备集成高压电压表、低压电流表、过流保护电路；小容量机型为手动手轮调压，50kVA及以上大容量控制台配置电动升降压、计时继电器、声光报警；结构紧凑，运行可靠，是高压耐压试验配套控制设备。

工作原理：XC小容量操作箱由自耦调压器、交流接触器、熔断器、电流继电器、电压表、电流表、时间继电器、电子蜂鸣器、指示灯、操作按钮组成；TC-50、TC-100大容量控制台增加升降压驱动电机、多组限位微动开关，支持点动/自动升降压、耐压计时，计时结束触发报警。依靠调压器调节输出给试验变压器的输入电压，电流继电器实现过流保护。

技术参数：

XC-0.5：输入AC220V，适配0.5kVA变压器，输出200V/2.5A；

XC-1.5：输入AC220V，适配1.5kVA变压器，输出200V/7.5A；

XC-3：输入AC220V，适配3kVA变压器，输出200V/15A；

XC-6：输入AC220V，适配6kVA变压器，输出200V/30A；

TC-6：输入AC220V，适配6kVA变压器，输出200V/30A；

TC-10：输入AC380V，适配10kVA变压器，输出400V/25A；

TC-15：输入AC380V，适配15kVA变压器，输出400V/37.5A；

TC-20：输入AC380V，适配20kVA变压器，输出400V/50A；

TC-25：输入AC380V，适配25kVA变压器，输出400V/62.5A；

TC-30：输入AC380V，适配30kVA变压器，输出400V/67.5A；

TC-50：输入AC380V，适配50kVA变压器，输出400V/125A；

TC-100：输入AC380V，适配100kVA变压器，输出400V/250A；

注：额定输出电流为连续5分钟工作电流；配备高压电压变比配置，不同型号外形尺寸各不相同。

使用方法及注意事项：

1、确认操作箱（台）与配套试验变压器绕组额定参数匹配。

2、按照接线图完成操作箱和试验变压器之间接线，外壳可靠接地。

3、接通电源，电源指示灯点亮；TC-50、TC-100机型预置耐压计时时间；试验前调压器必须回零位。

4、小容量XC机型顺时针转动手轮，按照约2kV/s速率均匀升压；TC-50、TC-100大容量机型可电动按钮升压。

5、TC-50、TC-100机型到达试验电压后开启时间继电器开始耐压计时。

6、试验完毕：XC机型逆时针手轮转至零位；TC大容量机型电动降压回零；按下停止按钮切断电源，之后拆除试验接线。

7、试验过程出现异响、冒烟、异味，立刻停止升压，快速降压回零，排查故障后才可继续试验。

8、严禁设备带负载状态直接切断总电源。

9、调压器碳刷出现过度磨损，更换同规格电刷。

10、长期搁置重新使用，用兆欧表测量绝缘，绝缘电阻不低于0.5MΩ方可投入使用。

11、开展高压耐压试验，操作人员需要掌握《电气设备预防性试验规程》相关要求。

安全要求：设备内部无用户可维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

产品成套性：X(T)C系列试验变压器操作箱（台）1台；产品使用说明书1份；产品合格证1份；产品保修卡1份。

[设备类型]:高压耐压试验控制设备

[设备型号]:X(T)C系列（XC-0.5~XC-6，TC-6~TC-100）

[核心用途]:配套试验变压器，完成工频耐压试验调压、计时、过流保护

[显示交互]:电压表、电流表、状态指示灯；TC-50/100支持计时、蜂鸣报警

[工作模式]:XC系列手动手轮调压；TC-50/100支持点动、电动自动升降压，耐压计时

[关键能力]:自耦调压；过流继电器保护；计时耐压；蜂鸣报警；限位保护；电压表电流表实时监测

[供电规格]:小容量XC机型AC220V；TC-10及以上大容量机型AC380V

[性能参数]:输出电压200V/400V档位，额定电流为连续5分钟工作电流；长期停用需做绝缘测试≥0.5MΩ

[危险禁忌]:试验前调压器务必回零；禁止带载直接切断电源；外壳必须可靠接地；碳刷磨损及时更换；故障禁止私自拆机；高压试验遵守电气预防性试验规程
