ED0501 SF6微水检测仪｜技术参数｜操作流程｜故障排除｜参考标准

ED0501型SF6气体水分检测仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0501

【设备名称】：SF6气体水分检测仪（SF6微水仪）

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：SF6微水检测仪，六氟化硫，露点测试，气体湿度检测，GIS断路器，阻容法DRYCAP传感器

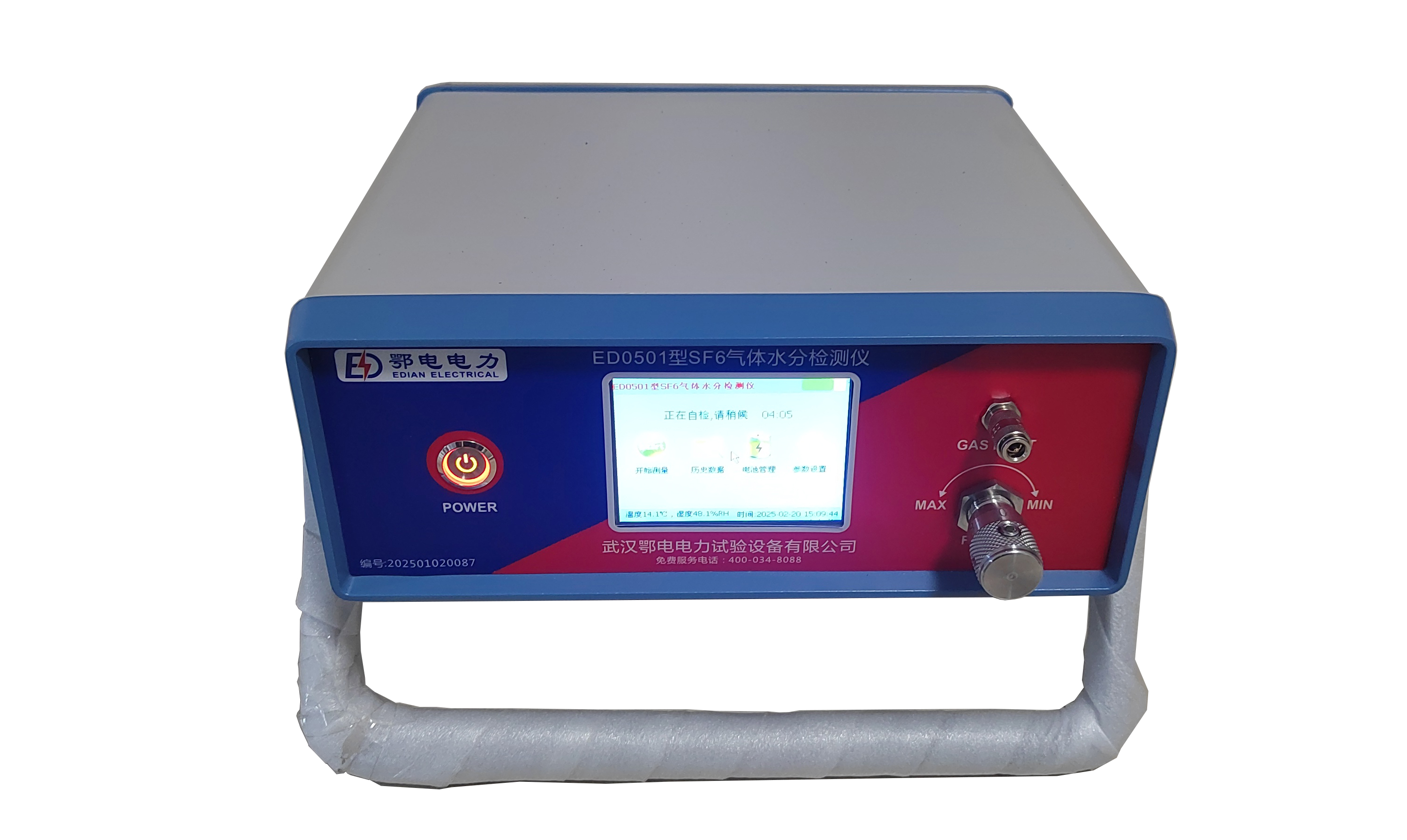

ED0501型SF6气体水分检测仪采用维萨拉DRYCAP®高分子露点湿度传感器，用于电力SF6电气设备（断路器、GIS等）内部六氟化硫气体微水含量检测，参照标准DL/T506-2007、JJF/1272-2011。仪器具备化学清除、自动零点校准功能，抗粉尘、抗部分化学污染；配备真彩触摸屏，可存储、导出、打印测量记录；交直流两用，内置大容量锂电池，适合现场便携检测。通过测量气体露点温度，换算得到ppmv微水含量，评价SF6设备内部气体水分是否超标。

技术参数：测量露点量程-80~+20℃（可选-60~+60℃），可输出露点、ppmv绝对湿度、相对湿度；露点精度±0.5℃；重复性±0.2℃；分辨率0.01℃ /0.1PPM；响应时间：+60~-20℃≤0.5min，-20~-45℃≤1.2min，-45~-80℃≤4min；SF6推荐流量0.1-0.9L/min，H₂推荐流量0.1-0.4L/min；进气压力0-1.0MPa；探头配置不锈钢烧结过滤网；供电AC110-220V，内置6500mAh锂电池，连续工作8小时，带过充保护；USB1.1数据接口；操作环境-35~+60℃，压力≤1.5MPa，湿度0-100%RH；外形尺寸258×240×88mm，整机重量3.5kg；标配5米四氟进气软管、自封快插进气阀。

产品部件：DRYCAP露点传感器、质量流量传感器、针形流量调节阀、自封快插进气接口、出气口PE接地端子、USB接口、DC21V充电口、打印机接口、锂电池组件。

工作原理：露点法检测，被测SF6气体以恒定流量流经测定室，逐步冷却镜面，当水汽达到饱和凝结出露，记录此时镜面温度即为露点；通过查表换算得到气体微量水分ppmv数值。

操作流程：

1、开机上电，仪器自动初始化、传感器自校准，校准计时约8分钟，校准完成进入测量主界面；界面包含开始测量、历史数据、电池管理，显示露点、微水ppm、流量、系统时间、电池状态。

2、确认流量调节阀处于关闭，将5米四氟测试管快插头接入仪器进气口，另一端接SF6设备补气/测试口。

3、缓慢打开针型流量阀，SF6流量调节至约0.5SLM；首次测试设备管道残留空气，测量耗时5-10分钟；后续检测3-5分钟数据稳定。

4、数据稳定后执行保存，可填写设备编号；进入历史数据页面支持翻页、U盘导出TXT文件、打印、删除记录，删除操作需要二次确认。

5、电池管理界面监测SOC电量、SOH健康度、电池电压；电压低于保护阈值禁止启动仪器。

6、测量结束，先关闭流量调节阀，再拆卸测试管路。

重要敬告与使用注意事项：长期闲置再次使用，建议通入高纯氮气吹扫30分钟；调节流量阀动作要缓慢，防止压力突变损坏传感器；充电可直接接AC220V，无需开机；插拔通信线缆必须断电，避免损坏USB接口；设备存放需要保持电量，定期补电；高温环境尽量选早晨低温时段测量，减小温度带来的测量误差；仪器可能产生无线电干扰，必要时做抗干扰处理；避免剧烈震动、腐蚀性气体环境使用。

常见故障及排除：

1、开机黑屏：电池电量不足，及时充电。

2、测量中途停顿1-2分钟：传感器降温结露正常现象，等待即可。

3、液晶显示乱码：断电重启，故障依旧联系厂家售后。

4、通气长时间露点数值不下降：仪器久置内部残留潮湿空气，开大流量充分吹扫气路。

5、数据停滞后快速下降：传感器增益回归校验，属于仪器正常工作流程。

附录-SF6断路器含水量参考标准（20℃，ppm）：

- 出厂/大修（开断单元、支柱单元）：≤150

- 交接试验：≤150

- 正常运行：≤200

- 解体/漏气后单独检测开断气室：≤300

安全要求：仪器内部无用户可维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；禁止拆除盖板开机运行；不在易爆环境操作，保持设备干燥清洁。

保修及技术支持：整机一年免费保修，终身维修；故障72小时技术响应；人为拆装、跌落、进水、错用电源不在保修；打印纸、打印头等耗材属于易损件，不在保修范围；厂家可提供技术资料、操作培训、现场调试指导。

[设备类型]:便携式SF6气体检测设备

[设备型号]:ED0501

[核心用途]:SF6断路器、GIS设备六氟化硫气体微水（水分/露点）含量检测

[显示交互]:649×480真彩触摸屏，USB数据导出，打印，历史数据存储管理，电池状态监测

[关键能力]:DRYCAP露点传感器；自动零点校准；化学清除污染；显示露点/ppm微水；流量可控；交直流锂电池便携；支持U盘导出TXT记录

[供电规格]:AC110-220V；内置6500mAh锂电池，连续工作8h，过充保护

[性能参数]:露点量程-80~+20℃，精度±0.5℃；SF6流量0.1-0.9L/min；进气压力0-1.0MPa

[危险禁忌]:禁止私自拆机；长期闲置使用前氮气吹扫；流量阀缓慢调节；通信接口断电插拔；电池欠压禁止开机；删除历史记录不可恢复
