DDG-1000A三相大电流发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：DDG-1000A

【设备名称】：三相大电流发生器

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：三相大电流发生器，开关温升试验，电流互感器负载试验，升流试验，短时大电流输出

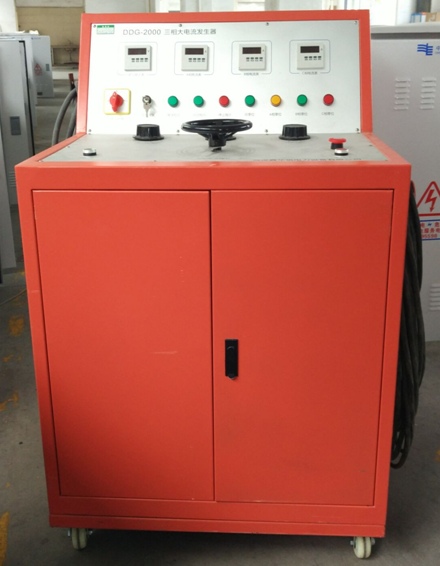

DDG-1000A三相大电流发生器用于电力、工矿企业开展开关、电流互感器及其它电气设备的电流负载试验、温升试验。设备可分体式或一体式结构；输出电流无级平滑调节，电流上升平稳，负荷适应范围广，运行可靠，操作安全，作为升流、温升试验专用电流源。依靠调节调压器输出电压获取大试验电流；控制台包含三相主调压器、三相微调调压器、微调变压器及主令电气元件；一体式机型操作台与升流变压器集成一体。

技术参数：三相总容量15KVA；输入三相四线AC380V；输入电流18.5A；相电压输出开口电压0-6V；输出电流0-1000A可调；主回路星形接法；输出精度0.5级；电流分辨率1A。

使用方法：

1、按照背板接线图完成接线，操作台、升流变压器外壳必须可靠接地。

2、接通三相四线电源，闭合断路器，仪表上电；打开钥匙开关，电源指示灯、停止指示灯点亮；将全部调压器旋至零位，零位指示灯亮起；按下启动按钮，启动指示灯点亮，停止指示灯熄灭，设备处于待升流状态。

3、顺时针匀速旋转三相总调压器，把任意一相调至目标电流；其余相电流不足时，操作对应相微调调压器，把各相电流调整至试验设定值。

4、试验过程出现异常，立刻切断电源，排查故障后才可继续试验。

5、试验结束，所有调压器全部退回零位，按下停止按钮切断输出；断开总电源之后，再拆除试验接线。

负载持续运行时间要求（设备短时工作制，严禁超额定电流长期运行）：

- 100%额定负载：最大持续30分钟

- 85%额定负载：最大持续90分钟

- 75%额定负载：最大持续180分钟

注意事项：

1、设备属于短时工作制，禁止额定容量长时间运行，严禁超额定电流运行，防止设备过热损坏。

2、新机或者长期搁置设备，使用前使用1500V兆欧表测量线圈之间、线圈对地绝缘电阻，绝缘电阻不低于0.5MΩ方可投入使用。

3、操作台与升流变压器外壳必须可靠接地。

4、升流操作应当缓慢均匀；搬运设备避免剧烈震动。

5、调压器电刷接触面保持清洁，必要时使用90%酒精棉纱擦拭。

6、设备存放于室内清洁、通风、干燥环境。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

设备成套性：一体式大电流发生器1台；输出测试线4根（10米/根）；输入测试线1套；产品使用说明书2份；产品合格证1份；产品保修卡1份。

[设备类型]:电气升流试验设备

[设备型号]:DDG-1000A

[核心用途]:开关、电流互感器等电气设备电流负载试验、温升升流试验

[显示交互]:数显表头分别显示输入电压、A/B/C三相输出电流；主调+分相微调调节

[工作模式]:三相升流试验，总调+分相微调独立调整各相电流

[关键能力]:0-1000A三相大电流输出，0.5级精度；一体式/分体可选；各相电流可单独微调；短时大电流输出

[供电规格]:三相四线380V，总容量15kVA

[性能参数]:输出开口相电压0-6V，电流分辨率1A；短时工作制，严格遵守负载运行时限

[危险禁忌]:外壳必须可靠接地；升流前调压器全部回零；试验完毕断电后再拆接线；严格遵守持续运行时间，禁止长时间满负载；新机/久置设备做绝缘测试；故障禁止私自拆机
