ED0305B型高压开关柜通电试验台设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0305B

【设备名称】：高压开关柜通电试验台

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：开关柜通电试验台，高低压开关柜出厂试验，交直流多源输出，分合闸试验，开关柜调试

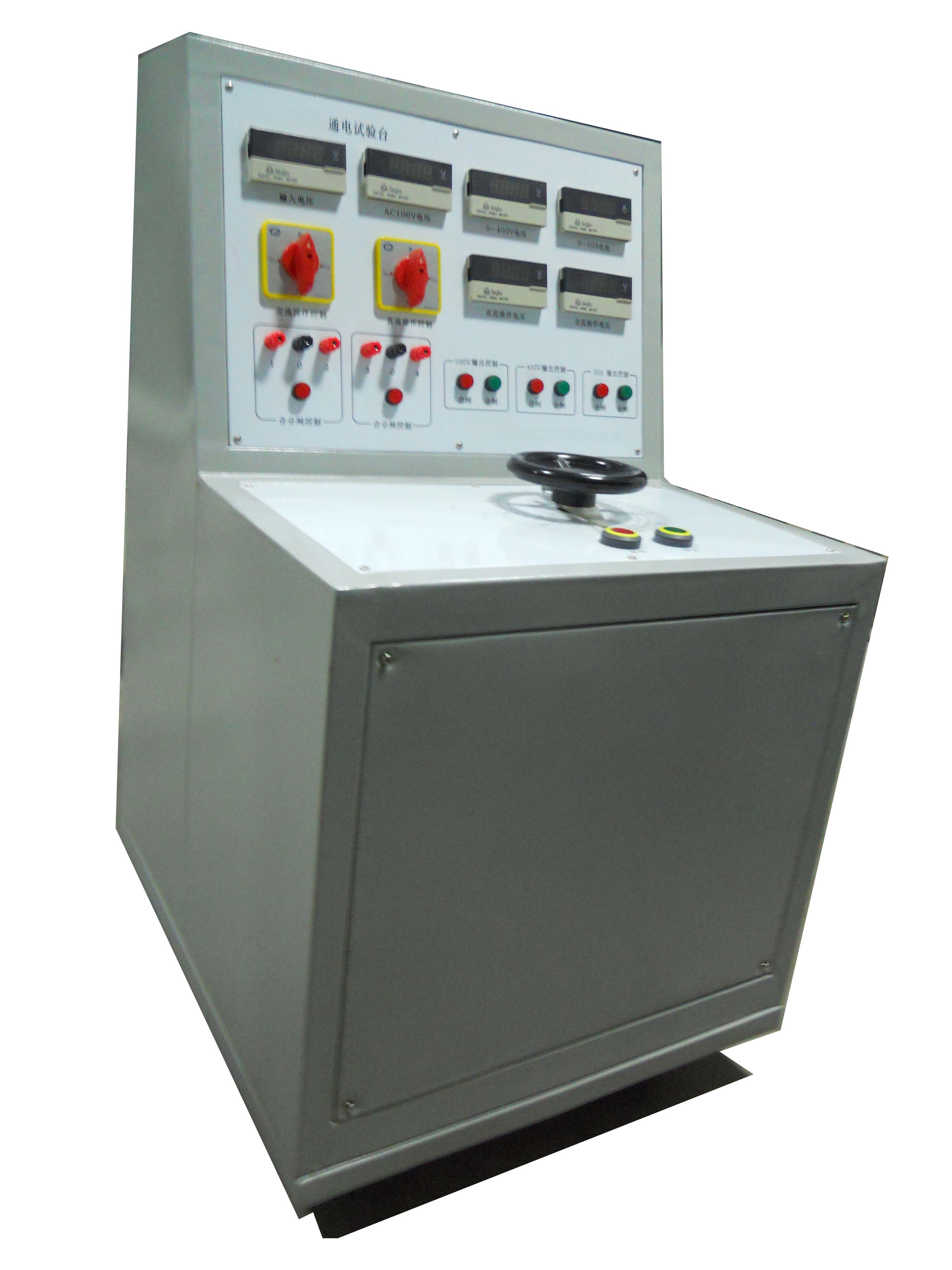

ED0305B型高压开关柜通电试验台，供高低压开关柜生产厂家做产品出厂通电调试试验。设备可输出多路交、直流电源，满足开关柜各项通电检测需求，提升出厂检测工作效率。

技术参数：输入电源三相四线AC380V；输出包含：固定DC24V一组、固定DC48V一组、固定DC110V一组、固定DC220V一组；三相AC380V带N点固定输出一组；单相AC 0220V可调输出一组；单相DC 0250V可调输出一组；单相AC 020A交流电流输出一组；交流合分闸控制接点、直流合分闸控制接点；外形尺寸1000*700*1300mm；整机重量75KG。

功能说明：各路输出由独立接触器控制，输出回路前置20A断路器实现短路保护；注意：部分输出回路无电气互锁，不可同时使用；每次开展试验前，调压器必须确认处于零位；交流、直流合分闸操作，同一时间仅允许一组输出投入。

操作说明：

1、三相交流电流020A输出：确认调压器回零；合上背板断路器，检查三相输入电压平衡；按下启动，顺时针缓慢调压至目标电流；试验完成调压器回零，按下停止断开输出。

2、交流电压0250V输出：确认调压器回零；合上背板断路器，检查三相输入平衡；启动后缓慢调压至目标电压；试验结束调压器回零，停止输出。

3、直流电压0250V输出：调压器回零；背板断路器合闸，输入三相电压检查平衡；固定电压档位拨至0位；启动后调压，从直流电压表读取输出；试验完毕调压器回零，停止输出。

4、固定AC380V输出：闭合背板断路器，确认三相输入平衡；按下启动，接线柱输出三相380V；试验完成按下停止切断输出。

5、固定直流电压输出：闭合背板断路器，检查三相输入；转换开关选对应档位（1档DC24V、2档DC48V、3档DC110V、4档DC220V）；按下启动输出对应直流；试验结束按停止。

6、交流分合闸操作：调压器回零；线圈接交流分合闸端子；合上断路器，检查输入电压；启动调压至需要电压；分闸按红色按钮，合闸按绿色按钮，均为点动操作；试验完成调压器回零，停止输出。

7、直流分合闸操作：调压器回零；线圈接直流分合闸端子；背板断路器合闸，输入检查平衡，固定电压开关拨至0位；启动调压；分闸红色按钮、合闸绿色按钮，点动操作；试验结束调压器回零，停止输出。

注意事项：设备机壳必须可靠接地；设备面板及周边不允许堆放杂物；确认输入电源AC380V±10%，50Hz；设备做好防潮、防油污；试验前确认被试品接线正确，并且与其他带电设备断开。

保养维修：使用前检查设备外观有无破损；每次试验结束拆除全部接线，关闭电源拔下插头；存放于干燥、无尘、通风、无腐蚀性气体室内。

运输与贮存：运输优先使用原厂木箱减震；无木箱不可堆码，木箱包装最多允许两层堆码；面板运输朝上；贮存环境干燥无尘通风无腐蚀气体；无包装状态禁止堆码，底部做好防潮隔离。

开箱检查：开箱确认外包装箭头朝上，禁止暴力敲击开箱；清点主机与配件，缺失及时联系厂家。

保修服务：整机一年保修，执行三包政策，质量问题免费维修；人为操作不当损坏实行优惠收费维修；建议填写并寄回用户反馈卡建立设备档案，联系方式变更及时告知厂家。

[设备类型]:开关柜调试电源试验设备

[设备型号]:ED0305B

[核心用途]:高低压开关柜出厂通电调试，提供多路交直流电源，开展分合闸线圈试验

[显示交互]:数显仪表显示输入电压、直流电压、交流电压、交流电流

[工作模式]:多路固定交直流输出、可调交直流输出、交直流点动分合闸控制

[关键能力]:DC24/48/110/220V固定输出；AC380V固定输出；AC0220V、DC0250V调压；AC020A大电流输出；交直流点动分合闸；20A短路保护断路器

[供电规格]:三相四线AC380V输入

[物理参数]:外形1000*700*1300mm，重量75kg

[危险禁忌]:试验前调压器务必回零；部分输出无互锁，禁止多路同时使用；交直流分合闸同一时刻只允许一组工作；机壳必须可靠接地；被试品需断开其它带电设备
