EDX(T)C系列试验变压器控制箱（台）设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDX(T)C系列

【设备名称】：试验变压器控制箱（台）

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：耐压试验控制台，试验变压器配套，全自动耐压，绝缘强度试验，电力高压试验

EDX(T)C系列试验变压器控制箱（台）按照国家行业试验标准设计制造，设备安全可靠，功能完备，操作维护简便。主要用于各类电器产品、电气元器件、绝缘材料开展规定电压下的绝缘强度试验，考核被试品绝缘水平，检出绝缘缺陷，评估设备耐受过电压能力；广泛应用于电力运维、电器制造、冶金、煤矿、电气化铁路、科研院所、高等院校，作为耐压试验配套设备使用。

主要功能：配置7寸大屏液晶显示屏，显示电压、电流、时间、设备状态、提示信息；支持全英文操作界面；触摸屏完成全部参数设置；采用全数字校准，摒弃传统电位器调节，现场调试便捷；可数字键盘录入试验变压器变比，升压调压器一体式机型变比用户不可修改，单台控制台可以适配多台不同电压等级试验变压器；引导式状态提醒操作；试验过程屏幕高压指示灯警示高压危险；自动判定试验通过/失败，记录过电流、闪络、击穿瞬间电压；试验完成声光报警提示；手动模式支持升压降压任意点位暂停，暂停时长人工自定义；自动模式升至目标电压自动计时，计时结束自动回零切断高压；手动模式模拟传统电动升降压，自动识别限位，配置过压保护；升压速度可配置，出厂默认1KV/S，可选0.1KV/S、0.5KV/S、1KV/S、5KV/S；软硬件结合抗干扰，设备运行稳定。

技术参数：额定容量10kVA；输入AC220V，输入电流45.5A；输出电压AC 0250V，输出电流40A；仪表电压输入0100V；电压、电流测量精度1.0%FS ±3字；波形畸变率＜3%；计时范围09999S，特殊模式支持长时间工作；起始电压＜1%；1.1倍额定电压可运行1分钟，额定电压额定电流条件可连续运行30分钟；供电AC220V±10%，50Hz±2Hz；使用环境温度050℃，相对湿度≤85%RH。

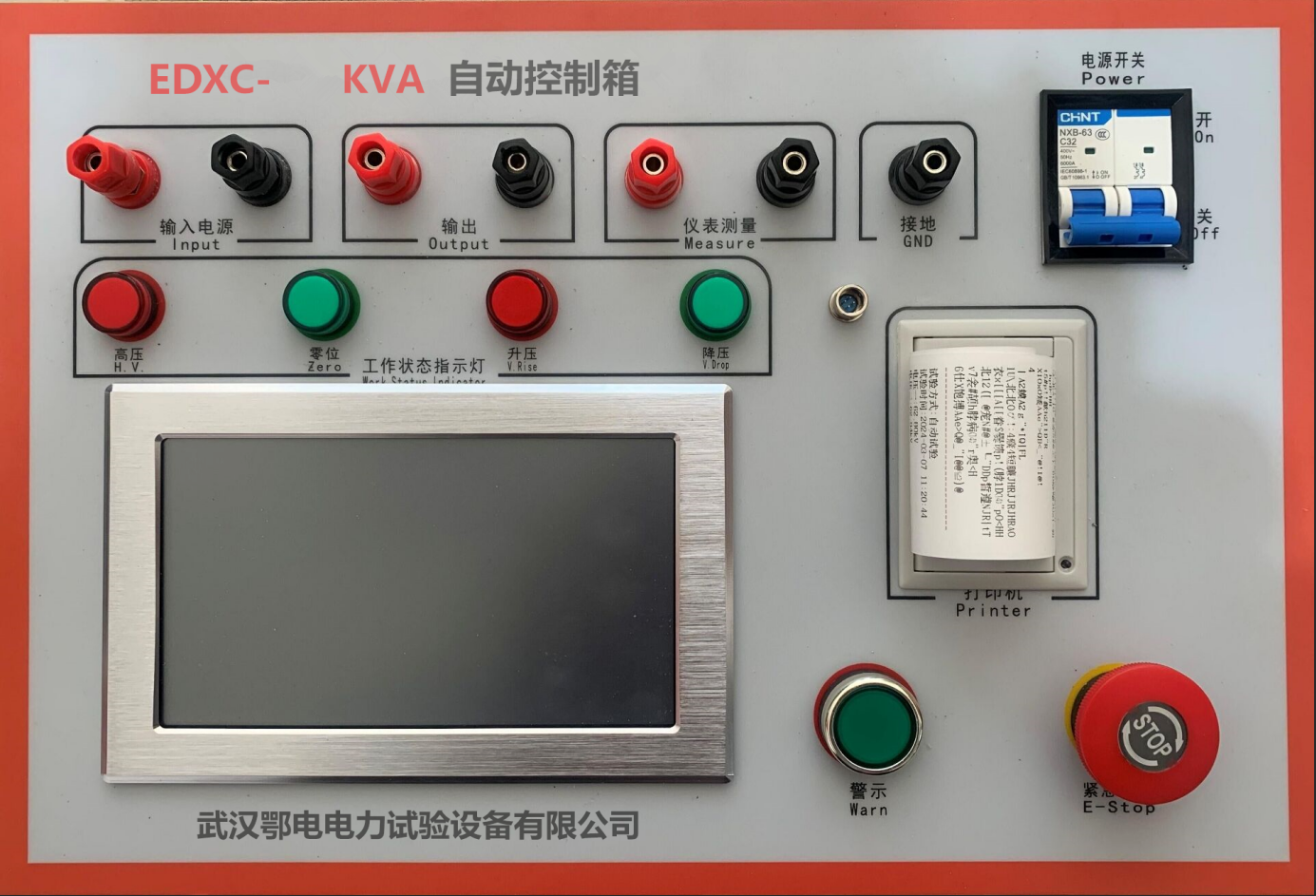

面板部件说明：触摸屏完成全部显示与操作；复位键为备用故障退出按键；急停按钮紧急工况切断整机电源；状态指示灯包含高压指示灯（有高压输出点亮）、零位指示灯（调压器回零允许升压）、升压指示灯、降压指示灯；内置打印机用于试验数据打印。

操作流程：

接线：输入电源线接220V市电，输出接试验变压器，外壳接地端可靠接地；合上外部电源，打开设备空气开关，设备自检，自检完成进入待机主界面，主界面包含手动试验、自动试验、历史数据三大功能。

手动试验模式：进入参数配置页面，设置试验电压、保护电压、保护电流、分压变比、闪络保护阈值、电压误差上下限、快速升压差值；保护电压一般设置试验电压110%，不允许超出设备额定参数；参数确认进入手动试验界面；点击启动试验，高压指示灯点亮；选择电压步进档位，手动升压、降压，可微调；到达耐压值后人工计时；降压停机实现回零切断高压；可保存试验数据；紧急情况按下紧急停机，调压器自动回零。

自动试验模式：配置多阶段试验参数，最多支持5个阶段，每个阶段分别设置阶段电压、耐压时间，不用的阶段电压时间置0；同时配置保护电压、保护电流、分压变比、闪络保护阈值、电压误差上下限、快速升压差值；确认参数后进入自动试验界面；点击启动试验，设备自动升压，到达设定阶段电压自动开始计时；各阶段依次执行；全部阶段计时结束设备自动降压回零，切断高压；可保存试验记录；异常触发紧急停机。

历史数据功能：查看全部存储试验记录，支持打印选中记录、清除全部历史数据。

安全保护措施：具备过流、过压、接线错误、放电闪络保护，故障对应指示灯提示故障类型；面板配置实体急停按钮，突发状况快速停机，保护人员与试品。

安全要求：设备内部无可供用户维修部件，故障交由厂家指定人员检修；禁止雨淋潮湿环境使用；电源线损坏、设备出现异味烟雾立即断电送修；清洁设备前拔掉电源，禁止湿手插拔插头；必须使用设备配套规格电源线；带电状态禁止插拔测试导线；外壳接地柱必须可靠接地；严禁拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

售后服务：设备一年免费保修，人为损坏收取成本；保修期外提供终身维修，仅收取器件成本费用。

[设备类型]:高压耐压试验控制台

[设备型号]:EDX(T)C系列

[核心用途]:电器、元器件、绝缘材料绝缘强度耐压试验，考核绝缘缺陷、过电压耐受能力，配套试验变压器

[显示交互]:7寸液晶触摸屏，全英文界面，内置打印机，试验数据保存、打印查询

[工作模式]:手动耐压试验、多阶段自动耐压试验、历史数据管理

[关键能力]:数字校准，变压器变比设置；多段分级耐压计时；过压、过流、闪络保护；记录击穿闪络电压；升压速率多档可调；手动模式可暂停

[供电规格]:AC220V±10%，50Hz±2Hz，额定容量10kVA

[输出参数]:输出0250V，额定输出电流40A；计时09999S

[危险禁忌]:外壳必须可靠接地；一体式变压器变比禁止用户自行修改；禁止超额定电压电流设置参数；故障禁止私自拆机；紧急工况使用急停按钮
