ED0503 SF6气体纯度测试仪｜技术参数｜操作流程｜故障排除

ED0503型SF6气体纯度测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0503

【设备名称】：SF6气体纯度测试仪

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：SF6气体纯度测试仪，六氟化硫，电力GIS设备，SF6纯度检测，便携式气体分析仪

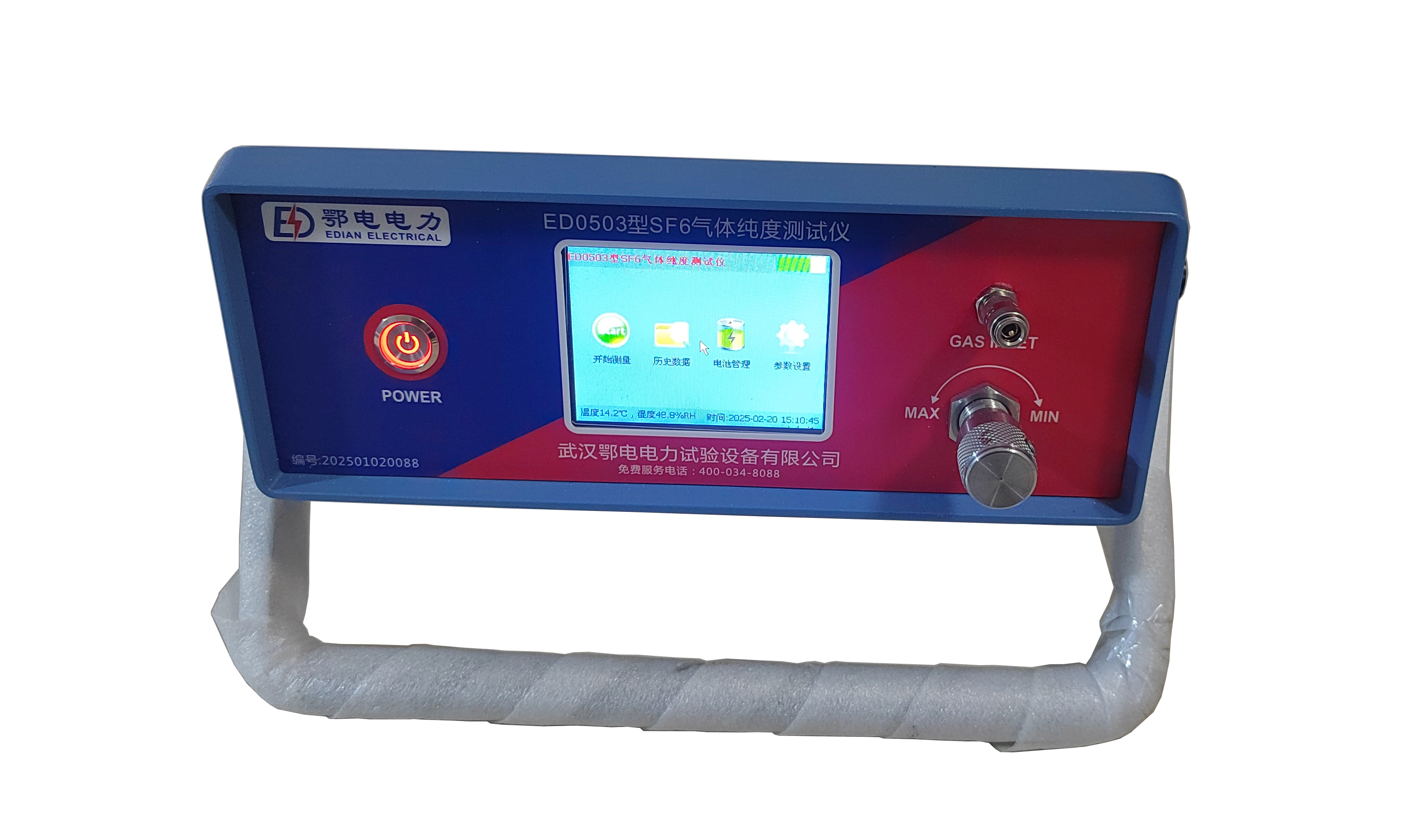

ED0503型SF6气体纯度测试仪用于电力行业SF6电气设备的六氟化硫气体纯度检测。仪器具备传感器探头自动零点校准功能，消除零点漂移带来的系统测量误差；配置5寸触摸液晶屏，操作直观；单次纯度测量耗时约2分钟，耗气量小；配备进口自锁接头，防止气体泄漏；可存储最多1000组测试数据；屏幕可同步显示SF6纯度、气体流量、环境温湿度、日期时间；内置USB接口，可连接电脑上传数据做分析处理；搭载大容量可充电锂电池，充满电可连续工作10小时以上。

技术参数：纯度测量范围0-100%，测量精度±0.5%；响应时间小于2分钟；进气压力0-1.0MPa；气体流量0.01-0.5L/min；环境温湿度测量范围-40℃~+60℃、0-100%RH；设备工作温度-30℃~+70℃；供电AC100-240V 50/60Hz，内置锂电池，充电时长8小时，连续工作大于10小时；整机外形尺寸250×150×300mm，整机重量5kg。

测量操作流程：

1、连接SF6设备：测量管道螺纹端与待测开关接头拧紧；关闭主机前面板流量调节阀；测试管道快速接头接入仪器进气口；排气管道接仪器出气口。

2、开机初始化：打开电源开关，仪器执行传感器自校验预热；可选择跳过预热；电池供电模式下屏幕右上角显示电量，红色缺电标识需要及时充电；仪器支持边充电边使用，但充电时间会延长。

3、开始测量：确认调节阀关闭，接好测试管路；打开面板流量调节阀，将气体流量调节至0.3SLM左右开展纯度测试。

4、数据保存：测量数值稳定后进入菜单，选择保存数据；可编辑测试编号，仪器最多存储1000组记录。

5、查看数据：菜单选择查看数据，上下翻页浏览历史记录，支持打印历史记录。

6、删除数据：菜单选择删除数据，确认后全部记录清除，删除后数据不可恢复。

7、时间设定：菜单内可修改系统日期时间；标定功能不对普通用户开放，标定需要联系厂家技术人员。

8、测量结束操作：关闭针型流量调节阀；从SF6设备取下转接头；拔下仪器端快速插头；全部测试完毕关闭整机电源。

重要使用敬告与注意事项：测量开始全部打开管道针型阀，通过面板流量阀调节流量；测量结束反向操作关闭阀门；仪器长期闲置，气室管道留存空气，首次测试排气置换时间长，后续测试速度1-2分钟；高温环境尽量选择早晨低温时段测试，减少温度对测量精度的影响；设备避免摔落、剧烈震动；长期闲置建议每1-2个月补充充电，保护锂电池；不用时存放于铝合金包装箱，做好防尘防潮；仪器每年需要使用标准气体标定一次，送厂家或授权机构完成标定；该设备有可能产生无线电干扰，必要时用户需要采取抗干扰措施。

常见故障及排除：

1、纯度数值无变化：检查气路，确认针型阀、流量阀处于打开状态；传感器接线开路需要送厂检修。

2、纯度测试结果偏低：排查气路是否存在泄漏；传感器灵敏度下降或者传感器失效，送厂校准维修。

3、充电指示灯不亮：检查供电电路；电池电压过低需要充电。

4、蜂鸣器不响：蜂鸣器硬件损坏或电路故障，送修。

5、蜂鸣器持续鸣响：电路故障、传感器输出接线松脱，检查或送厂。

6、LCD屏幕无显示：检查屏幕接线插件；电池电压低于5.8V进行充电；硬件电路故障送厂维修。

安全要求：仪器内部无用户可自行维修零部件，故障必须交由厂家指定人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；禁止拆除盖板开机运行；禁止在易爆环境使用，保持设备干燥清洁。

保修及技术支持：整机一年免费保修，终身维修；故障72小时响应；人为拆装、跌落、进水、错用电源等造成损坏不在保修范围；热敏打印纸、打印头等耗材附件不在保修范围；厂家可提供技术资料、操作培训、现场调试指导。

[设备类型]:便携式SF6气体检测设备

[设备型号]:ED0503

[核心用途]:电力SF6电气设备六氟化硫气体纯度检测

[显示交互]:5寸触摸液晶屏，USB数据上传，数据存储打印，最多1000组记录

[关键能力]:传感器自动零点校准，测量响应小于2分钟，自锁防漏气接头，内置可充电锂电池

[供电规格]:AC100-240V 50/60Hz；内置锂电池，连续工作≥10h，充电约8h

[性能参数]:纯度量程0-100%，精度±0.5%；进气压力0-1.0MPa，流量0.01-0.5L/min

[危险禁忌]:不可自行标定仪器；删除数据不可恢复；每年需要标准气体标定；长期存放定期补电；故障禁止私自拆机维修
