高电压大容量充气式无局放高压组合电器试验设备使用说明书

一、产品概述

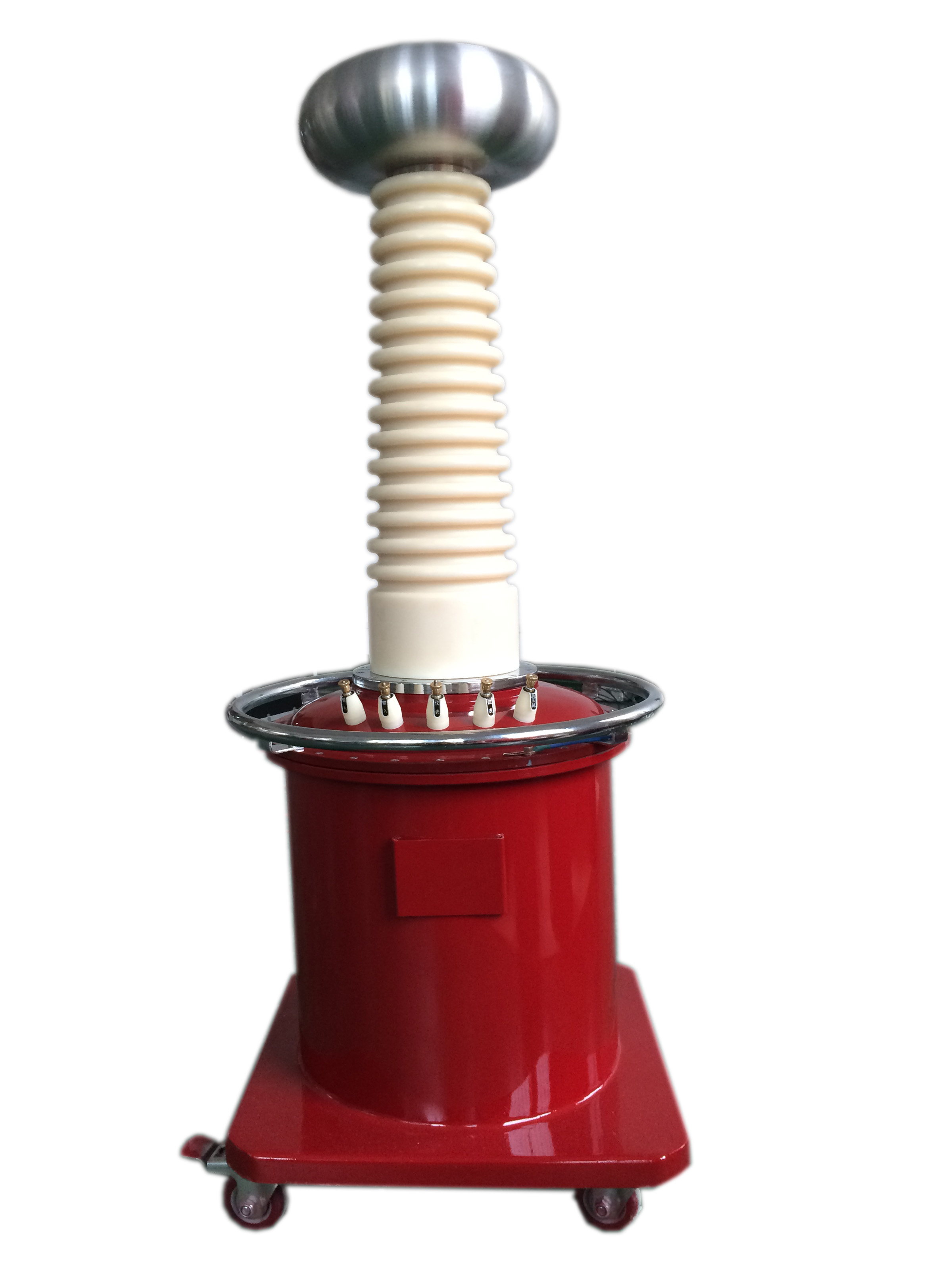

充气式试验变压器是电力系统高压试验部门开展设备检测、交接试验及预防性试验的核心必备耐压试验设备，全系列电压等级覆盖10kV～600kV，支持根据用户现场特殊试验需求定制不同电压、容量规格的产品，常规容量覆盖1～500KVA，产品性能完全符合DL/T474.4-2006、DL/T848.2-2004两项电力行业标准要求。

随着国内电力工业的高速发展，电力现场预防性试验对试验变压器的电压等级、便携性、环境适应性要求持续提升，传统油浸式、干式试验变压器在体积、重量、现场适配性上已逐渐无法满足高频移动作业的需求。依托电力新材料、新工艺的技术迭代，六氟化硫（SF6）凭借优异的绝缘性能、灭弧性能与不可燃特性，成为高压试验设备领域的新型绝缘介质，以此为基础研发的充气式轻型高压试验变压器，彻底解决了传统油浸设备漏油污染、维护繁琐、环境适应性差的行业痛点。

本系列产品由鄂电电力专业技术团队自主研发，与同电压等级、同容量的传统油浸式试验变压器相比，整机重量可减轻20%-60%，无任何渗油风险与油污染问题，单台设备最高电压等级可达300kV，依托全新生产工艺与高性能材料，整机技术性能实现大幅提升，尤其适配野外现场作业、频繁转场移动的高压试验场景。厂家技术服务热线：400-034-8088，可按需定制1～500KVA全容量区间的专属规格产品。

二、核心功能特点

极致轻量化设计‌：整机体积紧凑小巧，重量较同等级油浸试验变压器轻40%-65%，单人即可完成短距离转运，大幅降低现场搬运作业强度。

免维护洁净设计‌：整机全密封结构，内部采用SF6气体作为绝缘介质，全程洁净无油污，无需定期检测油质、更换绝缘油，几乎实现零日常维护。

强环境适配性‌：不受高温、高湿、高海拔等恶劣气候环境影响，现场搬运后无需静置等待即可直接开展试验，大幅压缩现场作业准备时长。

绝缘性能优异‌：SF6气体绝缘均匀性远优于变压器油，整机绝缘强度明显高于同等级油浸试验变压器，运行过程中电晕极小，局放控制表现优异。

无泄漏环保特性‌：全金属密封气路设计，彻底杜绝传统油浸设备的渗油现象与油污染问题，完全符合电力现场环保作业要求。

高电压覆盖能力‌：单台设备最高电压等级可达300kV，通过串级组合可拓展至600kV及以上超高压试验场景，适配不同电压等级的电力设备耐压测试需求。

移动场景适配‌：整机结构坚固抗振，完全适配频繁转场、野外无固定试验台的复杂现场作业条件，是移动高压试验班组的首选耐压试验设备。

三、仪器通用别名

本产品行业内通用别称包括：充气式试验变压器、电力高压充气式试验变压器、超轻型充气式试验变压器、串级式充气试验变压器、充气式试验变、充气变、充气试验变、交直流SF6气体试验变压器、高压充气式变压器、交流充气式试验变压器、直流充气式试验变压器、三相实验变压器、交直流试验变压器、超高压耐压测试设备、绝缘耐压仪。

四、核心技术参数

设备全称为充气式试验变压器，也可称为高压充气式变压器、电力高压充气式试验变压器、超轻型高压充气式试验变压器。

全系列电压等级覆盖10kV～600kV，支持根据用户特殊试验需求定制专属电压等级。

常规容量范围为1～500KVA，全容量段支持按需定制。

空载电流指标小于7%，铁芯损耗极低，空载运行状态稳定。

阻抗电压指标小于8%，短路保护响应速度快，运行安全性高。

产品类型包含交流型、交直流两用型、交流串级型、交直流串级型，覆盖全场景试验需求。

典型外形尺寸为240240770mm，以120kV/5kVA规格为例。

典型整机重量为13.5kg，以120kV/5kVA规格为例。

注：本说明书中YDJ型油浸式试验变压器相关参数及外观描述仅作产品功能对比参考，产品技术参数与型号如有技术迭代更新，恕不另行提前通知。

五、基础操作指引

设备开箱后先检查整机外观、气路密封处无磕碰损伤，确认配套操作箱、测试线、保护电阻等配件齐全。

连接试验回路时，严格按照高压试验安全规范布设设备，确保高压输出端与接地端接线牢固，试验区域提前设置安全警示围栏。

开机前确认操作箱调压器处于零位，闭合电源后完成设备自检，按照试验规程逐步升压至目标试验电压，全程实时监测试验电流与设备运行状态。

试验完成后匀速降压至零位，断开设备电源，等待高压回路充分放电后再拆除所有试验接线。

六、安全注意事项与日常维护

设备运行过程中必须可靠接地，接地电阻满足高压试验安全规范要求，严禁在无接地保护状态下启动试验。

每月定期检查设备自带的SF6气体压力表，确认内部气压不低于0.4MPa，年泄漏率超过5%时需及时返厂补充气体并做密封性能检测。

严禁私自拆卸设备密封气室，非厂家授权的专业维修人员不得擅自开盖检修，避免SF6气体泄漏影响设备绝缘性能。

设备长期闲置时需放置在干燥通风的环境中，避免内部绝缘件受潮，每年送计量检定单位完成一次精度校验，保障试验数据准确合规。
