试验变压器操作箱标准化使用说明书

一、产品概述

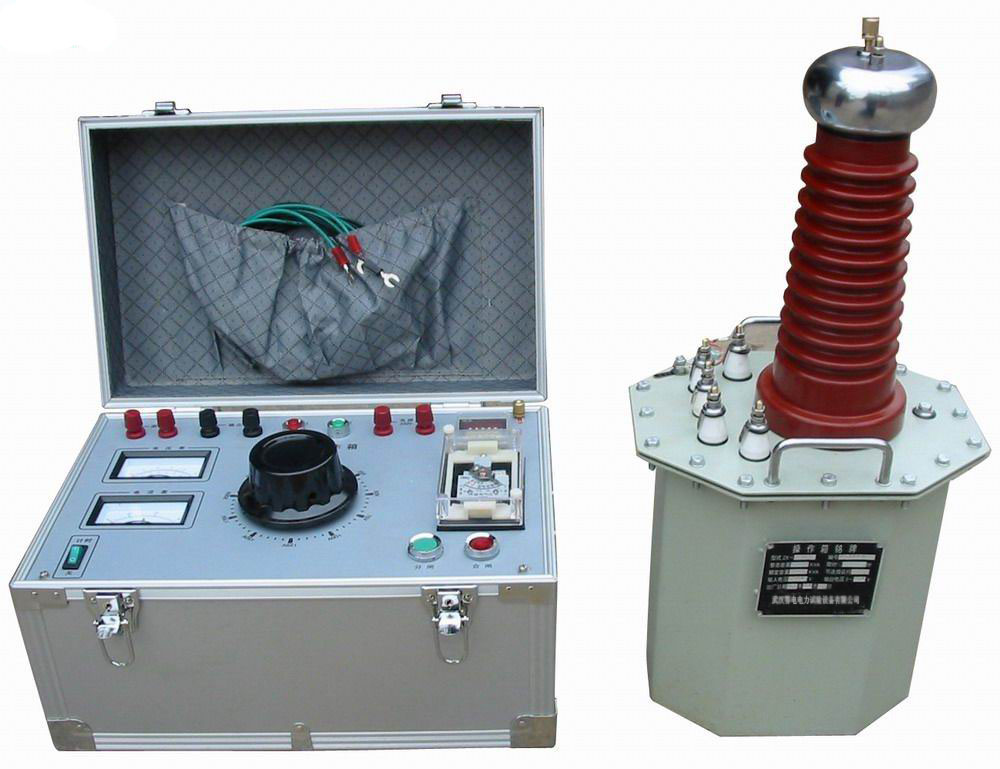

试验变压器操作箱是电力试验项目中试验变压器的专用配套设备，由公司研发生产，也常被称为试验变压器控制台、试验变控制箱、试验变控制台、试验变压器电源操作箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、试验变压器专用控制台。

该设备具备使用维修方便、性能优越、运行安全可靠、外形结构美观、坚固耐用、移动便捷等核心特点，是供电企业、大型工厂、冶金、发电厂、铁路等需要开展电力高压试验的部门的必备配套设备。

二、核心产品特征

全维度监视功能‌：可实时显示输出电流、仪表电压，同步配备零位指示、分/合闸指示、计时指示，试验过程所有关键状态一目了然。

完善的安全保护功能‌：内置过流保护模块，搭配新型时间继电器，试验过程出现异常时可快速触发保护动作。

宽量程计时配置‌：采用新型时间继电器，计时覆盖范围更广，可满足不同时长的耐压试验计时需求。

高精度安全控制‌：搭载新型电流继电器，检测精度更高、动作可靠性更强，从根源上保障试验过程中人身及高压试验设备的双重安全。

轻量化结构设计‌：整体结构布局合理，体积小、整机重量轻，现场搬运和布设都非常便捷。

三、设备核心功能说明

1. 实时监视功能

输出电流显示：实时采集并显示试验变压器的初级回路输出电流，直观反映高压侧的负载电流状态。

仪表电压显示：同步显示调压回路的输入电压，辅助试验人员精准把控升压节奏。

零位指示：调压器回到零位时自动触发提示，确保每次开机升压前都处于安全初始状态。

分/合闸指示：清晰显示主回路的分闸、合闸工作状态，避免误操作带电合闸。

计时指示：自动记录耐压试验的计时时长，到达预设耐压时间后可自动触发提示。

2. 安全保护功能

过流保护：当试验回路出现过流、试品击穿等异常工况时，设备会瞬间切断主回路电源，保护试验变压器和试品不被损坏。

时间继电器保护：预设耐压试验时长后，计时结束设备自动触发降压、分闸动作，无需人工值守操作，避免超时试验引发安全隐患。

四、标准化操作流程

试验前安全检查‌：确认操作箱面板调压器处于零位状态，所有外接接线（操作箱与试验变压器的工作电源连线、试验变压器接地端与接地网的保护地线）全部连接牢固，接地电阻满足电力试验安全规范要求。

参数预设‌：根据本次耐压试验的要求，在操作箱上设置好耐压计时时长，确认过流保护的动作阈值匹配试验变压器的额定电流参数。

通电预热‌：接入AC220V工作电源，确认操作箱面板各状态指示灯显示正常，设备完成自检进入待机状态。

升压试验‌：按下合闸按钮，按照试验规程的升压速度缓慢旋转调压器手柄升压，过程中全程关注电压、电流仪表的数值变化，到达预设耐压值后计时自动启动。

耐压计时‌：计时过程中如果试品出现击穿、闪络等异常，立刻按下分闸按钮切断电源；计时结束后设备自动触发提示，匀速将调压器转回零位。

试验收尾‌：确认调压器完全回到零位后，按下分闸按钮切断主回路电源，断开操作箱外接工作电源，对试验变压器高压侧和试品进行充分放电后，再拆除所有试验接线。

五、日常维护与安全注意事项

设备需存放于干燥、无腐蚀性气体的环境中，避免内部电气元件受潮引发绝缘性能下降。

每次使用前都要检查保护地线连接是否可靠，严禁在未接地的状态下开展高压试验。

定期校验面板的电压表、电流表精度，确保显示数值准确，满足DL/T474.4-2006标准的计量要求。

出现过流保护动作后，必须先排查试品和回路故障，确认无异常后再重新开展试验，不得强行解锁保护功能。

设备搬运过程中避免剧烈震动，防止内部继电器、调压器等部件移位损坏。
