一体式直流高压发生器使用说明书

一、产品概述

本款一体式直流高压发生器（行业别称：直高发、高压发生器、中频直流高压发生器）是专门用于检测电力器件电气绝缘强度和泄漏电流的专用高压测试设备，完全符合电力行业标准DL/T848.1-2004的技术要求。

设备核心采用高频倍压电路，搭载最新PWM脉冲宽度调制技术与电压电流双闭环反馈技术，大幅提升电源调整率与负载调整率，实现输出电压稳定度高、纹波系数小的优异性能。核心功率部件选用进口大功率IGBT器件及配套驱动技术，有效消除开关干扰，兼顾设备高品质与便携性；倍压回路采用进口高频高压整流二极管，让倍压筒体积更加小巧轻便，整机运行效率大幅提升。

整机采用一体化集成设计，将倍压筒与控制主机整合在同一机箱内，结合前沿电力电子技术与高性能进口器件，实现了体积小、功率大、重量轻、操作方便、安全可靠、输出电源质量高的核心优势，是高压绝缘测试行业的理想专用仪器。

二、核心产品特征

输出电压稳定性优异：依托高频倍压电路、PWM脉冲宽度调制技术与电压电流双闭环反馈技术，电源调整率与负载调整率表现优异，输出电压稳定度高、纹波小，完全满足高精度绝缘试验的要求。

全维度安全保护：内置零位保护、过压保护、过流保护、击穿保护多重防护机制，保护电路采用纳秒级专用传感器，保护动作迅速可靠，可有效保障试验人员人身安全与被测设备、测试仪器的运行安全。

智能0.75U快捷功能：增设高精度0.75U一键操作按钮，按下按键后设备可自动将输出电压、电流跳转至预设的0.75U状态，大幅简化氧化锌避雷器直流参考电压测试的操作流程。

平稳零起升压：升压电位器采用进口多圈电位器，实现从零开始的连续平滑升压，升压过程无跳变、调节精度高，避免电压突变损伤被测绝缘试品。

便捷过压整定：过压保护阈值采用数字拨码开关进行设定，操作直观简单，整定精度高，无需复杂菜单操作即可快速完成保护参数设置。

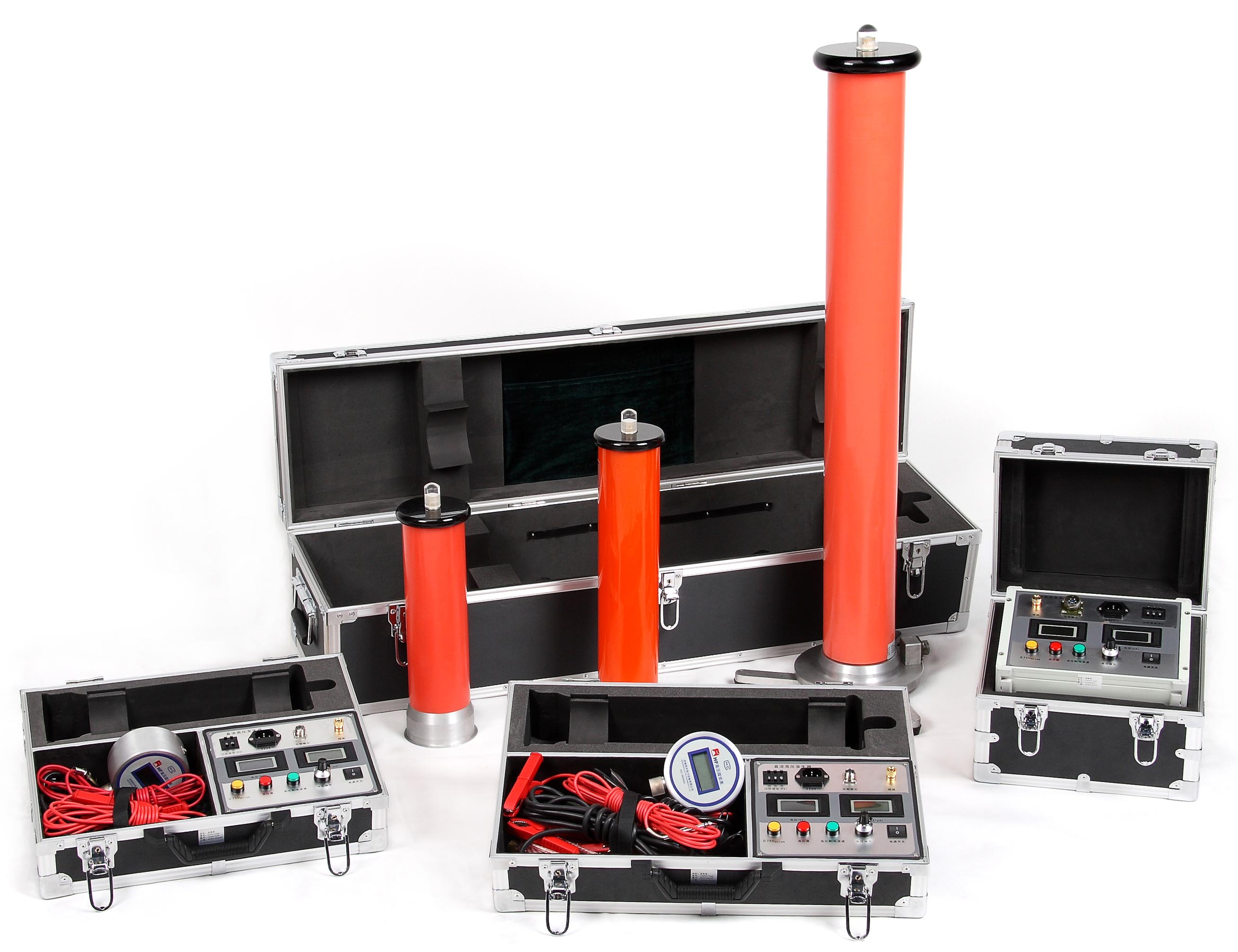

一体式便携设计：主机与倍压筒集成在同一机箱内，倍压筒采用进口高频高压整流二极管，整体体积小巧轻便，便于现场试验携带与转运。

长期运行可靠性强：所有关键器件均选用高性能进口元件，倍压筒外表面涂覆特种绝缘防护材料，电气绝缘性能优异、防潮能力强、无表面爬电泄漏风险，适配复杂现场环境使用。

极简易操作界面：仪器面板各功能按键布局合理，状态指示标识清晰直观，试验人员经简单培训即可快速上手操作，无需复杂学习过程。

三、全系列技术参数

60/2规格：额定电压60kV，额定电流2mA，额定功率120W，整机质量9kg，整机体积465390190mm³，倍压筒高度440mm。

60/3规格：额定电压60kV，额定电流3mA，额定功率180W，整机质量9kg，整机体积465390190mm³，倍压筒高度440mm。

60/5规格：额定电压60kV，额定电流5mA，额定功率300W，整机质量10kg，整机体积565390190mm³，倍压筒高度535mm。

120/2规格：额定电压120kV，额定电流2mA，额定功率240W，整机质量10kg，整机体积565390190mm³，倍压筒高度535mm。

120/3规格：额定电压120kV，额定电流3mA，额定功率360W，整机质量10kg，整机体积565390190mm³，倍压筒高度535mm。

其余通用技术指标：

输出电压精度：±(1.0%读数±2个字)

输出电流精度：±(1.0%读数±2个字)

纹波系数：≤0.5%

标准工作方式：间断使用，额定负载下可持续运行30分钟

过载能力：空载状态下输出电压可超出额定电压10%运行10分钟，最大充电电流可达1.25倍额定电流

设备供电电源：AC220V±10% 50Hz单相交流电

允许工作环境：环境温度-10℃~40℃，25℃环境下相对湿度不大于85%（无凝露），适用海拔高度1500米以下

四、标准化操作流程

试验前准备：将仪器平稳放置在远离强电磁干扰的平整地面上，设备的专用保护接地端使用截面积不小于4mm²的多股铜线可靠接入试验专用接地网，保证接地电阻小于4Ω。

接线检查：确认升压电位器逆时针旋转至零位，过压整定拨码开关设置为本次试验要求的保护电压值，将高压输出端的限流电阻、微安表与被试品可靠连接，所有高压连接部位做好绝缘防护，试验区域拉起安全警示围栏，安排专人值守防止无关人员进入。

开机自检：插入AC220V电源插头，打开仪器电源开关，设备完成开机自检，确认所有状态指示灯显示正常，无异常告警提示。

升压测试：确认所有接线与安全措施无误后，缓慢顺时针旋转升压电位器，按照试验规程要求的升压速度平稳提升输出电压，直至达到预设的试验电压值，开始计时并读取记录泄漏电流数据。

氧化锌避雷器专项测试：当输出电压升至氧化锌避雷器参考电压附近时，按下仪器面板上的0.75U功能按键，设备自动将电压调整至0.75U状态，稳定后直接读取并记录该状态下的泄漏电流数值。

试验结束：测试完成后，快速将升压电位器逆时针旋转回零位，确认高压输出电压降至零后，关闭仪器电源，使用专用放电棒对被试品、高压输出端进行多次充分放电，拆除所有试验接线，整理试验现场。

五、安全操作与日常维护注意事项

试验过程中试验人员必须与高压输出部位保持足够的安全距离，严禁在带高压状态下触碰任何高压接线部位，防止发生高压触电事故。

严禁在超过设备允许的环境温湿度、海拔条件下强行使用设备，避免倍压筒绝缘性能下降引发爬电、击穿故障。

每年送有资质的计量机构完成输出电压、泄漏电流参数的校准，保证测量结果符合量值溯源要求。

设备长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，对倍压筒内部进行驱潮处理，避免绝缘部件受潮性能下降。
