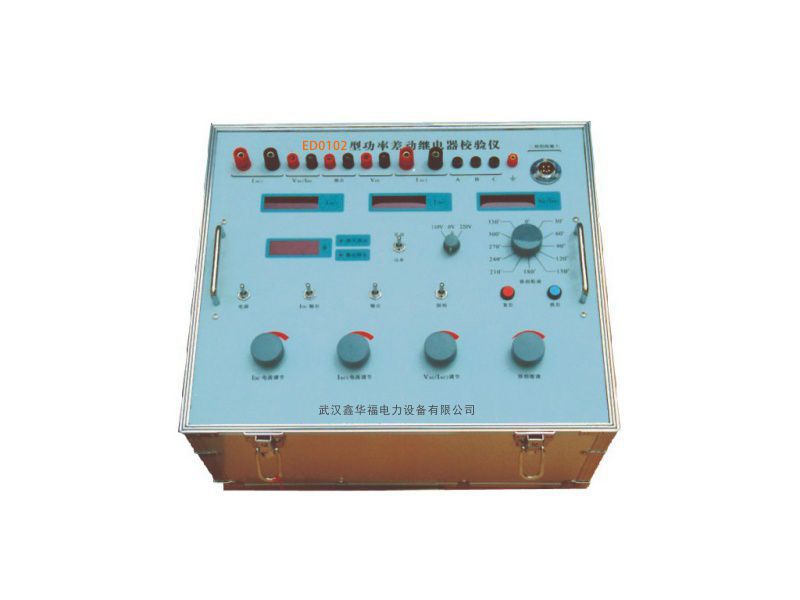

功率差动继电器校验仪使用说明书

一、产品概述

本校验仪是专为功率继电器、差动继电器的全性能检定设计的专用试验设备，具备性能稳定、功能齐全、操作简便的核心特点，可完整覆盖六大核心试验项目：功率潜动试验、功率继电器动作区与最大灵敏角检验、差动继电器动作电流测试、差动继电器直流助磁试验、差动继电器动作安匝测试、差动继电器制动特性检验，是供电企业、继电保护实验室、电力设备制造单位开展继电器校验工作的必备专用设备。

二、核心技术性能

输入电源：三相四线 380VAC

交流电压输出：0~250V 连续平滑可调

双路交流电流同步输出：0~50A 连续平滑可调

直流电流输出：0~15A 连续平滑可调

移相输出：0°~360° 连续可调

电压、电流显示：三位半数字表直读，测量精度0.5级

相位显示：数字式相位直读，测量精度1.0级

允许使用环境：环境温度-10℃~40℃，相对湿度＜80%RH，无凝露、无强腐蚀性气体

设备外形尺寸：560×450×217mm³

设备整机重量：约35kg

三、标准化操作流程

功率方向继电器校验

试验前准备：将所有调压器回调至零位，功能开关拨向“功率”档位，直流输出开关拨至下方非直流输出状态，接通仪器电源，确认电压、电流、相位表头全部正常点亮且初始回零。

潜动试验

电流潜动：在电压回路两端接入20Ω电阻完成短路，向电流回路通入继电器额定电流，测量极化继电器线圈两端的电压，数值不应大于0.1V即为合格。

电压潜动：向电压回路施加100V标准电压，将电流回路开路，测量极化继电器线圈两端电压，LG-11型继电器允许电压不大于0.1V，LG-12型继电器允许制动电压不大于0.1V即为合格。

潜动校验完成后，将待测继电器接入面板底座，将电压调至100V后打开输出开关，继电器触点不应出现瞬间接通现象。

动作区和最大灵敏角检验

仪器面板移相粗调开关共分6档，每档对应30°移相范围，可实现0°~360°全区间连续移相，调整相位角时数值应连续平滑变化，若出现跳变可更换输入电源相序恢复正常。向回路通入100V电压与5A电流，缓慢调整相位角从0°到360°，通过相位表分别读取继电器动作时电压超前电流、电压滞后电流的两个临界角度，以电流为基准绘制两个角度的角平分线，该角平分线与电流的夹角即为最大灵敏角。额定工况下继电器动作区应≥115°，实测最大灵敏角与厂家标称值的偏差不应超过±10°。

继电器记忆作用检验

将相位调整至最大灵敏角位置，分别通入0.5倍额定电流与10倍额定电流，将电压调至100V后关闭输出开关，继电器应保持可靠动作状态即为合格。

差动继电器校验

试验前准备：将所有调压器回调至零位，断开所有输出开关，功能开关拨向“差动”档位。

差动绕组、平衡绕组及制动正确性检验

断开对应端子间的连片，使二次绕组处于开路状态，取下平衡绕组与制动绕组面板上的所有整定螺钉，将差动绕组的整定螺钉插入“20”档位。在差动绕组两端施加200mV正弦电压，此时每匝绕组的分布电压为10mV，使用电子管电压表依次测量差动绕组、两组平衡绕组所有抽头的电压值，确认各绕组抽头电压与理论值偏差在允许范围内。

制动绕组与二次绕组间互感校验

将制动绕组全部接入回路，向绕组通入10A电流，使用高内阻电压表测量二次绕组两端的感应电压，数值不超过40mV即为无异常互感，符合要求。

执行元件动作电压、动作电流及返回电流检验

断开对应端子间的连接片，单独对执行元件开展试验。执行元件的动作电压定义为：元件启动后，使用非磁性物质将舌片卡在未动作位置时测得的电压值，所用电压表内阻应不小于1000Ω/V。合格标准为动作电压1.5~1.56V，动作电流220~230mA，返回系数0.7~0.85。重复测量三次，三次测量结果的离散值不应大于±3%，若偏差超标需排查元件内部机械结构问题。若试验电源频率偏离50Hz，每偏差±1Hz，电压测量值按±2%的比例进行修正。

无制动时起始动作安匝检验

将差动绕组全部接入回路，实测动作安匝应满足60±4安匝的标准要求。若实测值与标准值偏差较小，可在合格范围内微调执行元件动作值，或轻微调整饱和变流器铁芯的压紧螺丝松紧度使数值达标；若偏差过大，则需调整变流器铁芯的组合方式完成校准。

制动特性检验

试验前断开对应端子间的连片，动作回路取用39匝（差动绕组20匝+一组平衡绕组19匝），制动回路取用14匝。试验时先施加制动电流，再逐步升高动作电流，逐点录取制动特性曲线，每条曲线对应的制动电流至少达到20A，对应制动安匝为280，完整覆盖继电器的额定制动工作区间。

四、安全操作与日常维护注意事项

校验功率继电器时，严禁打开直流电流输出开关，由于直流电流与交流电压共用输出端钮，误操作会直接损坏待测继电器与仪器内部电路，引发严重试验事故。

切换功能转换开关前，必须将所有调压器完全回调至零位，同时将输出开关拨至断开位置，避免带载切换开关引发内部触点烧蚀。

仪器接通电源后，若移相粗调开关置于“0”位时相位表显示不为0，需更换输入电源相序，将初始相位校准至0°，避免后续移相测量出现系统偏差。

每年送有资质的计量机构完成电压、电流、相位参数的校准，保证测量结果符合量值溯源要求。

设备长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
