全自动工频耐压控制台使用说明书

一、产品概述

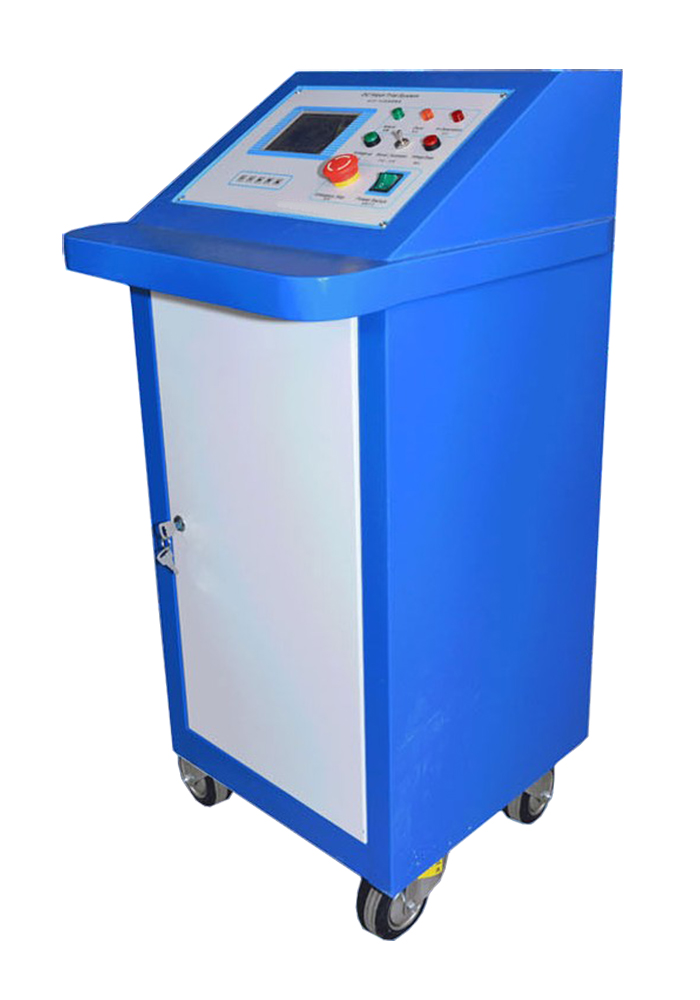

全自动工频耐压控制台又称工频耐压控制台、试验变压器专用控制台，是专为大型试验变压器配套研发的智能型试验电源控制设备，在传统手动试验控制台基础上升级而来，采用先进微电子处理技术，所有测试参数可提前预设，一键启动后全程自动完成测试流程，无需人工干预。设备具备智能程度高、操作简便、安全可靠、坚固耐用、移动便携等特点，是电力维修、高压试验部门开展工频耐压试验的必备专用设备。

二、核心功能特点

搭载蓝色背光大屏液晶，日期、电压、电流、耐压时间四组核心试验数据同步同屏显示，读数清晰直观，远距离也可快速读取试验状态。

全中文操作交互界面，实时展示设备工作状态，操作逻辑简单明了，零基础试验人员经简单培训即可上手使用。

采用轻触式面板按键操作，所有功能参数均可通过按键直接设定，摒弃传统机械旋钮结构，大幅提升设备运行的安全性与可靠性。

采用全数字式调校方式，完全淘汰老旧的电位器调整模式，现场参数校准操作极为便捷，无需额外辅助工具。

支持按键直接设定电流、电压变比，适配不同变比参数的试验变压器，无需额外硬件改造即可灵活适配各类试验场景。

采用硬件抗干扰与软件抗干扰技术相结合的设计方案，设备运行性能稳定，在强电磁干扰的高压试验现场也可稳定工作。

自带四路独立输出接口，可分别接入过流、过压保护等不同外接回路，实现多维度试验安全防护。

时间继电器的启动、停止条件支持自定义设置，计时范围覆盖1秒~9999秒，可满足不同试品的耐压时长试验要求。

三、核心技术参数

允许工作环境温度：0℃~40℃

允许适用海拔高度：≤2000m

允许工作相对湿度：＜85%RH，无结露

执行标准：DL/T474.4-2006、DL/T596-2005、GB/T24344-2009

配套功能：自动调压、自动计时、自动数据打印、故障自动报警

四、标准化操作流程

确认试验现场安全隔离措施到位，将控制台与试验变压器的接线按照规范接好，确认所有回路连接牢固，无裸露带电部位。

接通控制台供电电源，开机进入主界面，依次设置试验电压、耐压时长、过流保护阈值、电压电流变比等所有试验参数，确认参数与试品试验要求完全一致。

确认所有人员撤离至安全区域，关闭试验安全隔离门，按下启动按键，设备自动完成升压、计时、降压全流程试验，全程无需人工干预。

试验过程中若出现试品击穿、过流、过压等异常情况，设备会自动触发报警并立即切断输出，终止试验，屏幕同步显示故障类型。

试验完成后，设备自动降压归零，可直接启动内置打印功能输出试验报告，确认试验变压器完全放电后，拆除试验接线，整理设备完成作业。

五、安全操作与日常维护注意事项

设备必须可靠接地，试验过程中操作人员严禁触碰试验回路的任何部位，严格遵守高压试验安全作业规程。

每次使用前检查所有接线端子、操作按键是否完好，确认四路保护输出回路功能正常，无断线、接触不良问题。

长期闲置时，将设备放置在干燥通风的环境中，每3个月通电运行一次，避免内部电路受潮锈蚀。

每年送有资质的计量机构完成电压、电流、计时参数的校准，保障试验数据的准确性符合量值溯源要求。

严禁在超过2000m海拔、温湿度超出允许范围的环境中长期使用设备，避免设备绝缘性能下降引发安全隐患。
