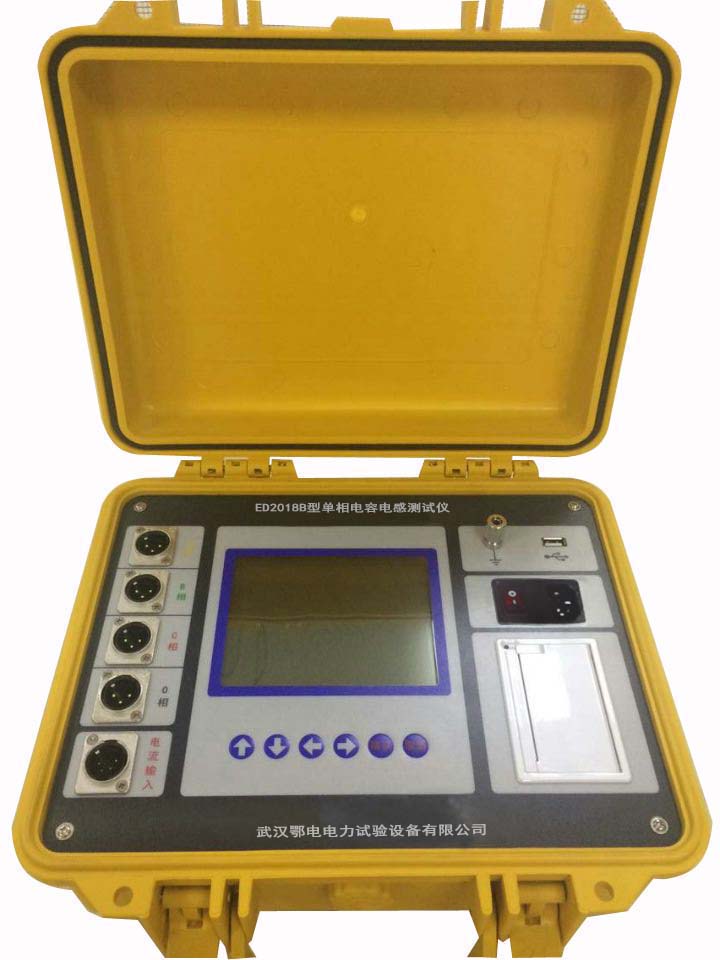

三相电容电感测试仪使用说明书

一、产品用途

本仪器是专为电力系统现场并联补偿电容器组检测研发的专用便携式设备，无需拆除成组并联电容器的引线即可完成带电检测，大幅降低现场作业工作量，避免拆接引线引发的接线错误、电容器损坏风险，可精准排查早期电容劣化隐患，防范电容器组故障扩大，同时支持电抗器、电阻器参数检测与电流谐波分析，是电力运维单位开展无功补偿装置定期巡检的核心专用设备。

二、核心功能特点

多模式测量能力‌：支持单相电容器、电抗器、电阻器独立测量，可开启自动测试模式，仪器自动识别试品类型，无需人工切换测量档位。

三相一键测量‌：搭载三相电源输出接口，一次接线即可完成Y型、Yn型、△型、III型全联结方式三相电容器组的分相电容自动测算，大幅提升现场检测效率。

自动容量核算‌：输入试品额定频率、额定电压后，仪器可自动计算电容器的无功补偿容量，无需现场人工换算，降低计算误差。

电抗自动测算‌：基于实测数据自动输出试品的容抗、感抗、阻抗参数，为现场人员深度分析设备运行状态提供数据支撑。

电能质量分析‌：配套大开口高精度钳形电流互感器，可独立完成电流检测，精准获取基波有效值、总谐波失真、信号频率，以及三、五、七、九次谐波含有率，实现基础电能质量分析。

人机交互友好‌：搭载大屏幕中文液晶显示，全中文菜单操作提示，上手门槛低，适配一线运维人员使用习惯。

双存储设计‌：内置不掉电实时时钟，支持本机存储200条测试数据，可一键转存至U盘，U盘导出数据为可编辑Word格式，直接在电脑端修改打印。

快速静音打印‌：内置热敏打印机，测试完成后可快速输出纸质报告，无传统针式打印机的刺耳噪音。

状态实时提示‌：屏幕顶部状态栏实时显示U盘插入状态、测试进度、存储状态，操作未连接的外设时自动弹出对应提示，避免误操作。

便携性优异‌：整机体积320×270×145mm，重量仅4.5kg，适配不同变电站的现场移动巡检需求。

三、核心技术指标

电容测量：量程1μF~2000μF，精度±(读数×1% +0.005μF)，最小分辨率0.001μF

电感测量：量程1mH~10H，精度±读数×2%

电阻测量：量程100mΩ~10kΩ，精度±读数×2%

电流测量：量程AC 20mA~20A（30~150Hz），精度±读数×1%

电压测量：量程AC 0V~30V

供电电源：AC 100~240V，50Hz/60Hz，适配不同现场供电条件

工作环境：温度-10℃~50℃，相对湿度≤90%RH且无结露

四、标准化操作流程

仪器放置在平整绝缘台面上，接好符合规格的AC 220V供电线，确认供电稳定，开机等待仪器完成自检进入主界面。

选择对应测量模式：若为单相试品检测，接入对应测试线，开启自动测试模式，仪器自动识别试品类型完成测量；若为三相电容器组检测，完成一次接线后直接启动三相一键测量。

输入被测电容器的额定频率、额定电压参数，仪器自动完成补偿容量、电抗参数的测算，所有数据实时显示在屏幕上。

如需开展电流谐波分析，将配套钳形电流互感器卡在被测回路的单根导线上，选择电流测量模式，即可读取全维度电流与谐波参数。

测试完成后，可选择本地存储数据，或插入U盘导出为Word格式，也可直接启动内置热敏打印机打印测试报告。

全部操作结束后，先关闭仪器电源，再拆除测试线，将钳形电流互感器放回配套保护盒妥善收纳。

五、安全与使用注意事项

测试前确认被测电容器已充分放电，避免残留电荷冲击仪器，影响测量精度甚至损坏设备。

测试过程中，测试导线需远离强电磁场干扰源，依托仪器自带的强抗干扰能力保障数据稳定，避免在强磁场环境下长时间作业。

钳形电流互感器使用完毕后，及时放回保护盒，避免钳口磕碰变形，影响电流采样精度。

仪器长期闲置时，放置在干燥通风环境中，每3个月通电运行10分钟，避免内部电路受潮锈蚀。

每年送有资质的计量机构完成全参数校准，保障测量结果符合量值溯源要求。
