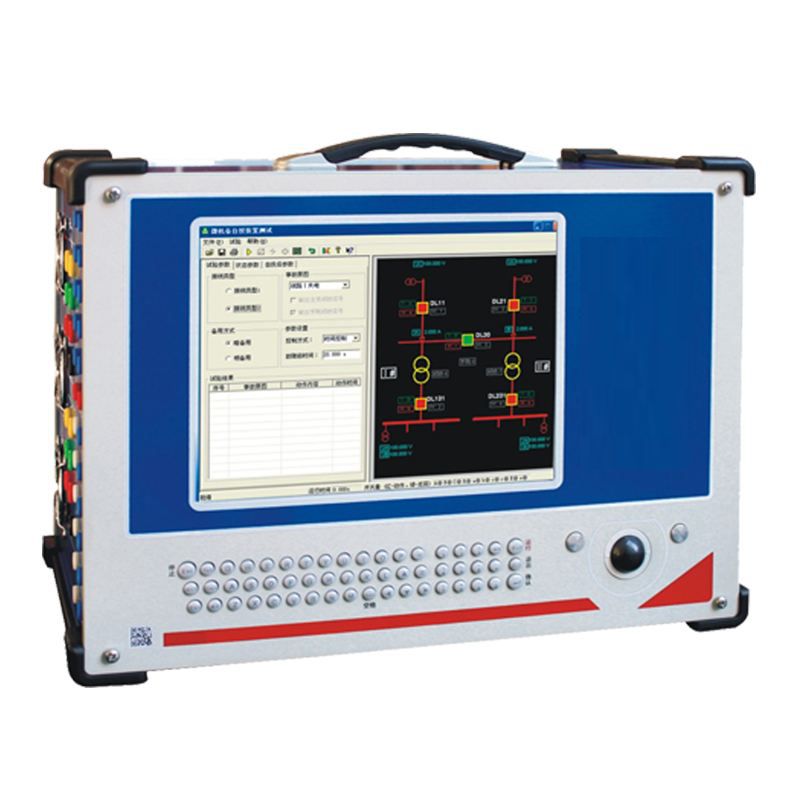

合并单元测试仪使用说明书

一、功能用途

本设备是针对智能变电站合并单元研发的专用高精度测试仪器，可完成合并单元的精度校验、同步性能测试、报文分析、输出一致性检测等全项目试验，广泛应用于智能变电站的基建验收、定期运维、故障排查场景，保障合并单元输出的采样数据准确可靠，支撑继电保护、计量、测控系统稳定运行。

支持模拟量输入输出、数字量报文收发，可模拟电子式互感器的采样输出

可精准校验合并单元的幅值误差、相位误差、延时参数

支持对合并单元的守时性能、同步对时精度进行定量测试

可解析IEC61850-9-1/2、FT3等主流报文格式，完成报文异常分析

适配不同厂家不同型号的合并单元，覆盖智能变电站全类型校验需求

二、核心技术参数

模拟量输出精度：优于0.05级，满足计量级校验要求

数字报文输出采样率：支持4kHz、10kHz等多档可选

同步对时精度：≤1μs，守时精度1小时内≤10μs

支持报文协议：IEC61850-9-1/2/2LE、FT3、IEC60044-8等

工作环境：温度-10℃~50℃，相对湿度≤90%（25℃）

供电电源：AC 220V±10%，50Hz

整机重量：≤6kg，便携性强，适配现场移动作业

通讯接口：配置光以太网口、RS232、GPS对时接口

三、标准操作流程

开机前确认设备放置在平整绝缘台面上，接好电源线，将接地端子可靠接入现场保护接地网，确认所有接线无松动。

根据待校验合并单元的接口类型，连接对应的光口/电口测试线，确认光纤接头清洁无污，接线对应通道标识正确。

开机启动设备，进入操作主界面，选择对应合并单元的校验项目，配置采样率、报文格式、通道映射等参数，与被测合并单元参数保持一致。

启动测试流程，设备自动输出标准模拟量或数字采样报文，同步采集合并单元的输出数据，自动计算幅值误差、相位误差、延时等核心指标。

所有测试项目完成后，系统自动生成校验报告，支持本地存储、外接打印输出，确认所有数据留存完成后，先退出测试界面，再关闭设备电源，拆除测试接线。

四、安全注意事项

测试前确认被测合并单元处于断电或检修状态，严禁在运行的带电回路上直接开展校验，避免影响运行设备的采样输出。

光纤接头严禁直接用手触碰端面，闲置时必须盖上防尘帽，避免灰尘污染端面影响光信号传输精度。

设备通电前必须确认外壳可靠接地，防止静电损坏内部高精度电子元器件。

测试过程中严禁随意插拔光通讯接口，避免突发断链引发被测保护装置误告警。

现场作业严格遵守智能变电站的安规工作流程，在指定的检修工作区域内开展测试。

五、日常维护

每次使用完毕后，用专用清洁棉擦拭光纤接头端面，清理设备表面的灰尘与油污，放入配套便携箱内存放。

长期闲置时将设备放置在干燥通风环境，每3个月开机通电一次，运行自检程序，避免内部电路受潮锈蚀。

每年定期送有资质的计量机构完成精度校准，保障测试结果符合量值溯源要求。

定期检查设备的散热通风口，清理积灰，避免散热不良引发设备过热。

配套的测试线、光纤定期检查外观，出现外皮破损、接头松动时及时更换。

六、常见故障排查

故障现象：设备开机无显示

排查方向：检查电源线是否插紧、电源插座是否有电，确认电源保险丝是否熔断，更换同规格保险丝即可恢复。

故障现象：报文通讯连接失败

排查方向：检查光纤是否插反、端面是否污染，确认设备与被测合并单元的报文协议、采样率参数配置是否匹配。

故障现象：测试数据误差偏大

排查方向：检查通道映射配置是否正确，确认光纤链路衰耗是否在正常范围内，重启设备后重新校准零点再开展测试。

故障现象：GPS对时失败

排查方向：检查GPS天线放置位置是否开阔无遮挡，确认天线馈线接头连接牢固，重启对时模块后重新搜星。
