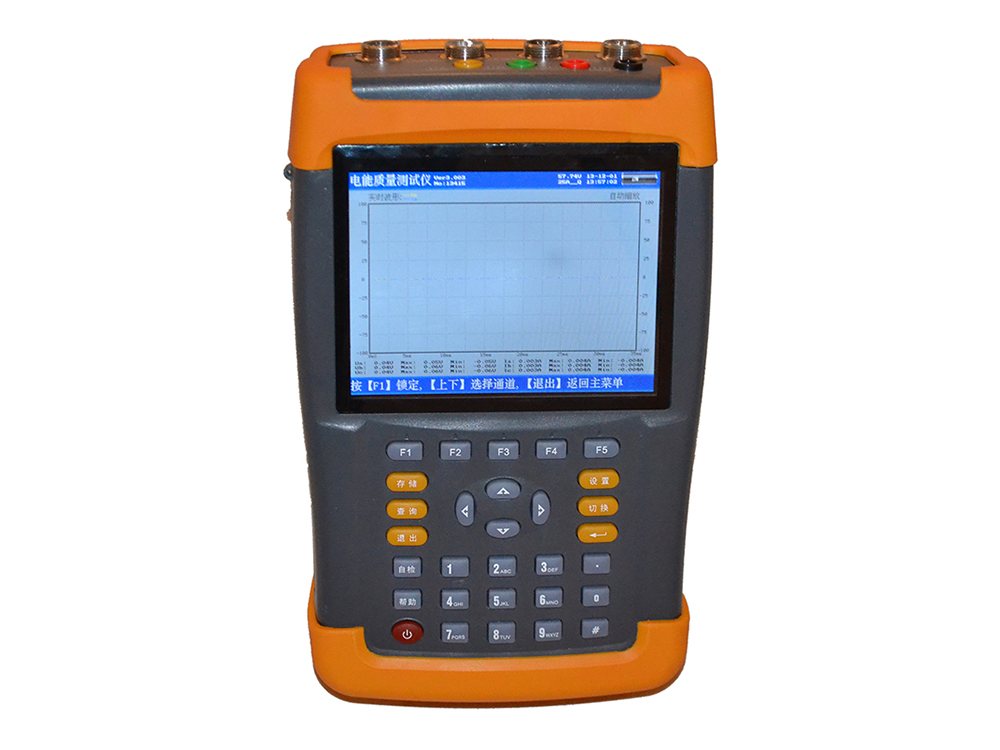

电能质量分析仪使用说明书

随着电力电子设备的大规模普及，电网中的谐波、电压波动、三相不平衡等电能质量问题日益突出，已成为影响电力系统安全稳定运行、降低用电设备寿命的核心因素。本仪器专为国内电网场景研发，可精准完成各类电能质量指标的检测与分析，是排查电网污染、评估电能质量水平、验证谐波治理装置效果的专业高精度设备，既适配现场移动检测，也可作为实验室标准计量设备使用。

一、核心功能特点

可精准检测电网波形畸变、谐波含量、电压波动与闪变、三相不平衡等典型电能质量问题，同时覆盖全维度电参量测试、矢量分析功能。

支持电压、电流、有功功率、无功功率、相角、功率因数、频率等数十种电参量的高精度测量，满足常规电参数普查需求。

可直观展示电压、电流矢量图，帮助用户快速判断计量装置接线是否正确，排查错接线引发的计量误差问题。

采用钳形电流互感器采集电流信号，无需断开被测电流回路即可安全完成测量，支持按需选配不同量程的钳表，适配不同负荷等级的检测场景。

可完整分析公用电网用户侧的交流电能质量指标，覆盖频率偏差、电压偏差、电压波动与闪变、三相电压允许不平衡度、电网谐波全项检测。

支持单通道波形独立显示，也可同时展示三相电压、三相电流的实时波形，直观观测波形畸变特征。

所有测试界面均配备屏幕锁定功能，方便用户固定当前数据完成读数、截图与分析记录。

内置负荷波动监视功能，可长时间记录不同运行状态下用电设备对电网电能质量的影响，自动存储电压、电流、功率、频率、相位等参数的变化趋势。

支持电力设备调试、投运全过程的动态数据监视，辅助排查设备并网、调试过程中出现的电能质量异常问题。

可对无功补偿、谐波滤波装置的动态参数进行全流程测试，定量评估设备的治理效果与技术性能指标。

支持自定义设置数据存储间隔，时间范围覆盖5秒到5分钟，按1分钟间隔连续存储时长可达18个月以上，完全满足电能质量长期在线监测试验点的部署需求。

配备标准USB接口，可快速将本地存储数据拷贝至后台管理计算机，也可通过配套上位机软件实现实时数据上传，完成更深度的数据分析处理。

内置万年历实时时钟，所有测试数据自动绑定时间戳，支持通过串口将数据上传至PC端，依托配套管理软件自动生成标准化试验报告，实现全流程数字化数据管理。

采用进口大尺寸彩色液晶显示屏，全中文操作界面搭配实时操作提示，多参量同屏展示，人机交互体验友好。

3分钟无操作自动进入省电模式，最大化延长续航时间；整机配备导电硅胶按键，操作手感舒适、使用寿命长。

内置大容量高性能锂离子充电电池，满电状态下可连续工作10小时以上，整机体积小、重量轻，便携性优异。

二、标准安全操作流程

测试前先将电流测试钳插入仪器对应接口，严禁先夹持被测带电回路再插电流钳插头，避免电流互感器二次开路产生高压损坏仪器；测试完成后先从被测回路摘下所有电流钳，再拔除仪器端的电流钳插头。

不同量程、不同相别的电流钳与仪器通道一一对应，交叉混用会小幅降低测量精度，正常场景下误差仍可控制在±2%以内，高精度检测场景需保持钳表与通道的对应关系。

接入电压信号时，先将测试线连接至仪器的电压端子，确认接线紧固后再将另一端接至被测设备的电压端子；测试结束后先拆除被测设备侧的电压接头，再卸下仪器端的电压线，避免带电裸露线端引发触电或短路事故。

三、典型测试项目操作指南

（一）三相四线制电参量测量

将黄色电压线接被测A相与仪器A相端子，绿色电压线接被测B相与仪器B相端子，红色电压线接被测C相与仪器C相端子，黑色电压线接被测N相与仪器N相端子；三只电流钳分别夹持A、B、C三相回路，注意电流钳标注“N”的一端为电流流出侧，避免极性接反影响结果。接线完成后进入“测试参数”界面，即可读取三相电压、电流、功率、相位、频率等全量电参量，同屏展示六相矢量图，辅助分析线损与运行异常原因。

（二）三相三线制电参量测量

仅使用三根电压线，黄色线接被测A相与仪器A相端子，绿色线接被测B相与仪器N相端子，红色线接被测C相与仪器C相端子；仅用A、C两相电流钳夹持对应回路，接线完成后进入“测试参数”界面，即可获取两元件计量回路的全量电参量与四相矢量图，完成三相三线系统的运行状态分析。

（三）波形与频谱分析

根据被测系统的接线方式完成对应接线，进入“波形显示”界面即可实时观测各相电压、电流的波形形态，判断相位超前滞后关系、波形畸变程度，排查PT、CT过负荷隐患；进入“频谱分析”界面，可查看1-32次谐波的柱状分布图，以及1-64次谐波的占比数据、总谐波失真度，直观评估电网谐波污染水平。

（四）谐波与不平衡度专项检测

接入全量三相电压、电流信号后，进入“电压谐波”“电流谐波”界面，可分别读取2-64次各相谐波的幅值与占比，精准定位谐波源的特征频次；进入“不平衡度”界面，可获取三相电压、电流的幅值数据，以及3倍零序分量、正序分量、负序分量的实测值，自动计算电压、电流不平衡度，定量评估三相不平衡对供电质量的影响。
