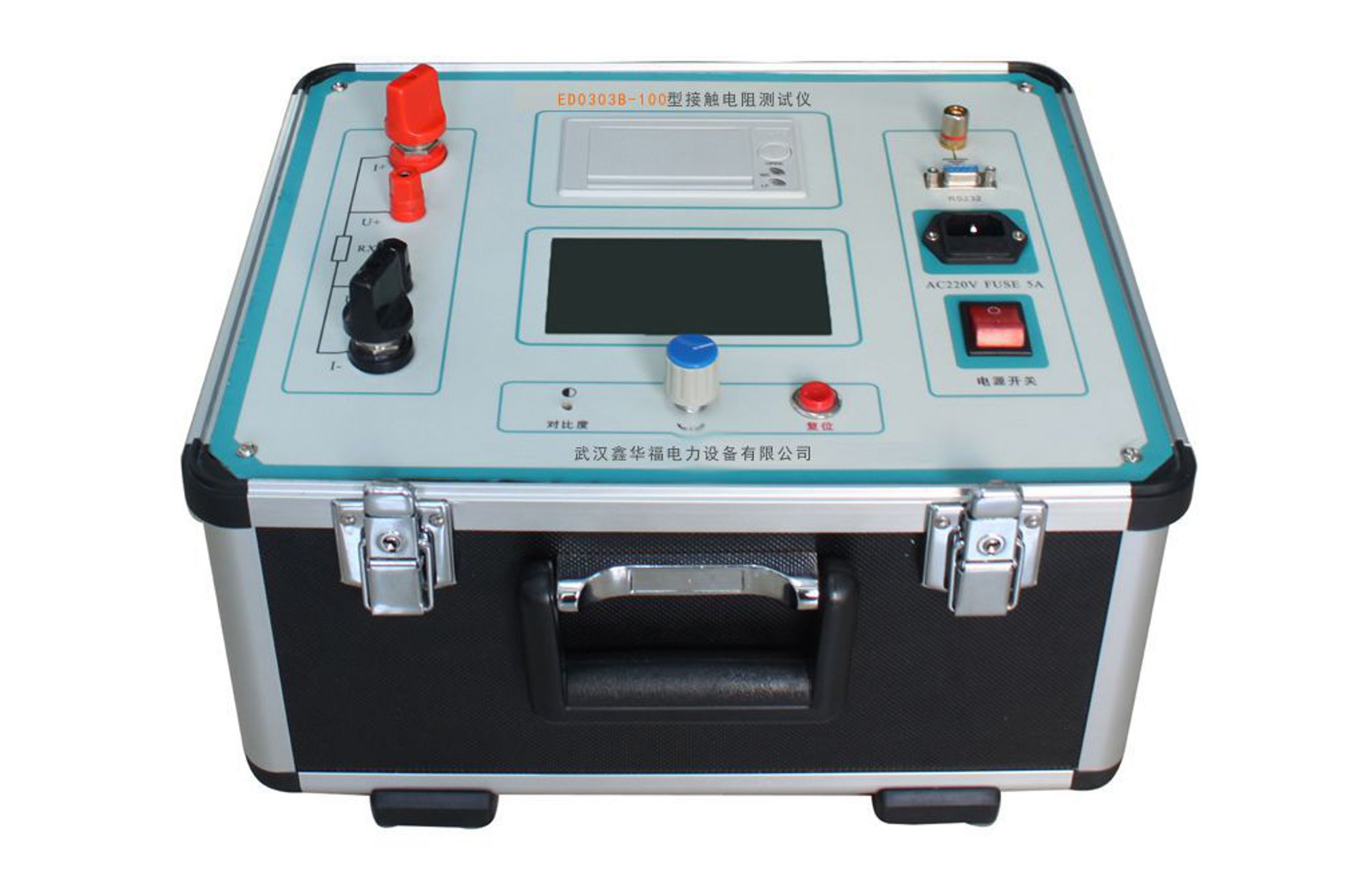

接触电阻测试仪使用说明书

本仪器是专为开关、断路器、变压器等电力设备研发的接触电阻、回路电阻专用测试设备，采用经典四线制测量法，通过向被测件两端输出直流大电流，精准采集电流流过被测件产生的压降，依托欧姆定律计算得到被测件的直流电阻值，整机由恒流源、前置放大器、A/D转换器、显示指示单元等核心模块组成，完全符合JJG 1052-2009回路电阻检定规程要求，是电力设备安装、运维、检修环节的核心检测工具。

一、核心功能与特点

依托高精密硬件电路搭配高性能单片机架构，整机测量速度快、数值稳定性强、重复测量一致性表现优异。

支持实时同步监测、显示现场的实测电阻值与输出电流值，测试状态一目了然。

输出大电流持续时长可达1分钟以上，完全满足JJG 1052-2009回路电阻检定规程的相关要求。

内置高精度50A/100A开关式恒流电源，无需人工调节电流，测试过程快速且结果精准。

自带数据打印、本地存储、历史数据实时查询功能，方便试验数据的追溯与管理。

配备大屏幕汉字液晶显示屏，采用菜单式操作逻辑，界面友好直观，上手操作门槛低。

搭载高速热敏微型打印机，打印速度快，可直接在设备表面完成打印纸安装，更换便捷。

支持电压正负极、电流正负极互换接线测量，现场接线容错性强，降低接线错误概率。

配置标准RS232串行通讯接口，可外接上位机完成批量数据管理，实现试验流程无纸化办公。

二、核心技术参数

分档测量范围：50A档位覆盖0~40mΩ，可持续输出300s；100A档位覆盖0~20mΩ，可持续输出120s

整机测量精度：优于0.5%

测量分辨率：支持0.1μΩ或0.01μΩ双档可选

工作模式：支持连续测量

显示方式：液晶汉字显示

对外通讯接口：标准RS232

打印方式：内置热敏打印

正常使用环境条件：环境温度-10℃~50℃，25℃下相对湿度<90%，适用海拔高度≤1500m，电源频率50Hz±1Hz

整机最大消耗功率：≤500W

设备外形尺寸：长320mm × 宽250mm × 高240mm

设备整机重量：7.5Kg，便携性强，适配现场移动作业需求

三、标准化操作流程

正确连接仪器电源线，将设备的保护接地端可靠接入现场接地网，保障用电安全。

按照颜色标识连接测试回路：将专用粗电流测试线红端接I+接线柱、绿端接I-接线柱，拧紧固定；将专用细电压测试线插入V+、V+对应插座，两个测试夹钳可靠夹持在被测设备的两端测试点位。

打开仪器电源，待设备完成自检后，按下面板“电流键”，按需选择50A、100A或200A档位，按下“确认键”锁定选定的输出电流，最后按下“返回键”进入待测量状态。

按下“测量键”即可启动测试，仪器自动输出恒流源，实时显示实测电阻值与电流值，数秒内即可得到稳定的测试结果。

测试全部完成后，先退出当前测量界面，再关闭仪器电源，确认设备完全断电后拆除测试线与电源线。

四、日常运维与安全注意事项

测试前确认被测设备完全断电，表面无油污、氧化层，测试夹钳与被测点位接触紧密，避免接触不良引入测量误差。

定期清洁测试夹钳的接触面，出现氧化时用细砂纸打磨光亮，保障电流回路导通可靠。

热敏打印机缺纸时，直接打开设备表面的纸仓盖板即可快速更换打印纸，操作便捷。

长期闲置时将设备放置在干燥通风环境，每3个月开机通电一次，避免内部电路受潮锈蚀。

每年定期送有资质的计量机构完成精度校准，保障测试结果符合电力试验规程的量值溯源要求。
