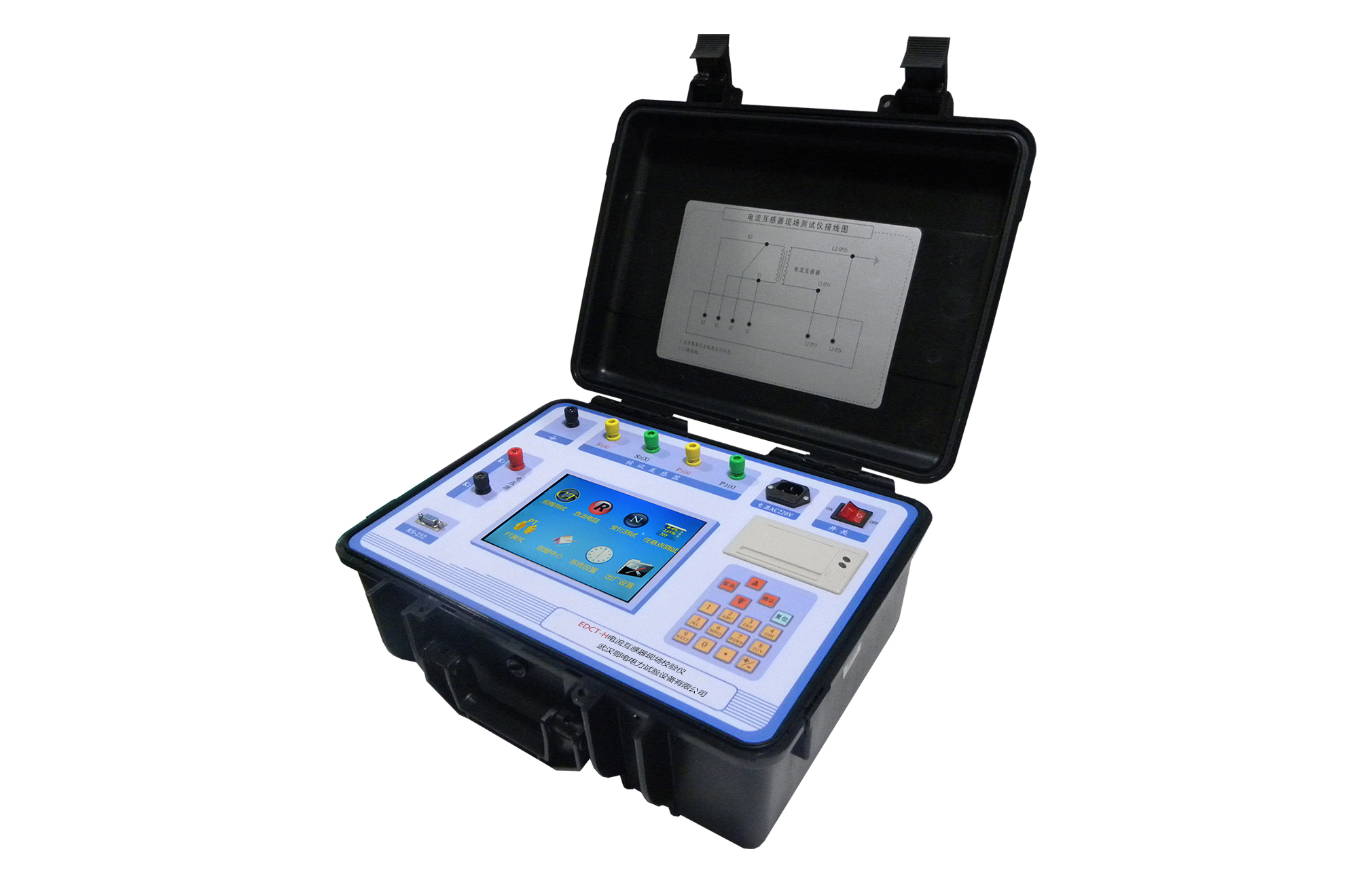

电流互感器现场校验仪使用说明书

本仪器严格遵循SD109《电能计量装置检验规程》、DL/T448-2000《电能计量装置技术管理规程》研发，专为发电厂、变电站及用户侧高压电能计量装置的现场检定设计，彻底解决传统互感器现场检定设备多、接线复杂、工作强度大的痛点，无需外接标准电流互感器、升流器、负载箱等配套设备，仅靠极简接线即可完成电流互感器、电压互感器的现场误差校验，是电力计量现场作业的高效专用设备。

一、核心产品特点

搭载递推法测量电流互感器误差技术，无需传统 bulky 配套设备，大幅简化现场计量检定作业流程。

现场检定全程无需标准电流互感器、升流器、负载箱、调压控制箱及大电流导线，仅用极简接线即可完成检定，作业效率大幅提升。

内置0.05级高精度同变比标准电压互感器，精准测量被测互感器变比与空载误差，结合阻抗、导纳测试结果推算出准确的互感器误差值。

采用接近工频的异频功率电源开展测试，从根源上规避现场工频电磁辐射、串联干扰对测试结果的影响。

测量覆盖范围宽，支持5A/5A~31500A/5A、5A/1A~6300A/1A全规格电流互感器的检定需求。

集成电流互感器变比测试、二次绕组内阻测试两大核心功能，一机多用覆盖多类试验场景。

配备800×600高分辨率TFT彩色触摸液晶屏，界面设计人性化，全触摸屏操作便捷直观。

搭载精准自研软件算法，进一步提升测量数据的准确性，保障检定结果符合规程精度要求。

智能识别外部接线状态，自动提示接线错误、变比设置错误、极性接反等常见问题，降低人为操作失误概率。

自动完成测试数据化整，超差数据自动标为橙色，界面右下角同步显示超差提示，互感器误差特性一目了然。

国内首创支持电压互感器变比、极性同步测试功能，单台设备可同时完成CT、PT两类互感器的现场检定。

测试完成后直接出具现场检定结论，自动判定试品合格或超差，无需人工二次核算。

内置大容量存储器，最多可存储1000条现场测试数据，满足多站点批量检定的数据留存需求。

配备RS232、USB双通讯接口，可直接连接计算机导出数据、打印检定证书，完成数据归档。

采用高强度工程塑料模具机箱，防震防压性能优异，充分保障现场作业人员人身安全与设备运行安全。

二、主界面功能说明

仪器开机后主界面实时显示当前系统时间与日期，8个核心功能图标对应不同作业场景：

规程测试‌：点击进入电流互感器误差的标准化规程检定流程，严格按照国家计量检定规程完成全点误差测试。

直流电阻‌：点击进入离线测试模式，完成电流互感器二次绕组的直流内阻测量，排查绕组断线、接触不良等缺陷。

变比测试‌：点击进入电流互感器变比专项测量流程，快速核验互感器铭牌变比与实际变比的一致性。

任意点测试‌：点击进入自定义误差测试模式，可灵活设置任意测试点，完成非标准工况下的互感器误差校验。

PT测试‌：点击进入电压互感器测试专区，内置常用测试线路图、常见问题排查方法、结果判定规范，指导用户完成PT变比、极性测试。

数据中心‌：点击进入内部存储管理界面，可浏览所有历史测试记录，支持单条记录查看、无用记录删除、数据通讯导出操作。

系统设置‌：点击进入系统配置界面，可校准系统时间、调节液晶屏幕对比度，适配不同作业环境的显示需求。

出厂设置‌：输入厂家专属密码后可进入内部参数配置界面，仅授权生产厂家人员可调整仪器底层校准参数，非专业人员禁止随意操作。

三、标准操作流程

前期准备‌：确认被测电流互感器处于停电或停运状态，做好现场安全措施，按照仪器提示完成极简测试接线，确认接线牢固无松动。

参数设置‌：开机进入主界面，选择对应测试功能，输入被测互感器的铭牌变比、准确度等级等基础参数，仪器自动智能校验接线状态，若存在接线错误、极性接反问题会弹出提示。

启动测试‌：确认所有参数、接线无误后启动测试，仪器自动完成全流程数据采集，实时显示各测试点的误差数据，超差数据自动橙色高亮提示。

结果判定‌：测试完成后仪器自动完成数据化整，直接出具合格/超差的现场检定结论，同步存储测试数据。

数据导出‌：作业结束后可通过USB或RS232接口连接电脑，导出测试数据，打印正式的检定证书，完成数据归档。

四、安全运维注意事项

现场作业严格遵守电力安全工作规程，在被测互感器完全停电并做好安全措施后再开展接线操作。

仪器内置高精度标准器件，严禁剧烈磕碰、摔落，避免影响测量精度。

每年定期送有资质的计量机构开展量值溯源校准，确保仪器测量精度始终符合0.05级的准确度要求。

长期闲置时需将仪器放置在干燥通风环境，避免液晶屏受潮、电路板锈蚀影响设备使用寿命。

非厂家授权人员禁止进入出厂设置界面修改内部校准参数，避免仪器量值失准。
