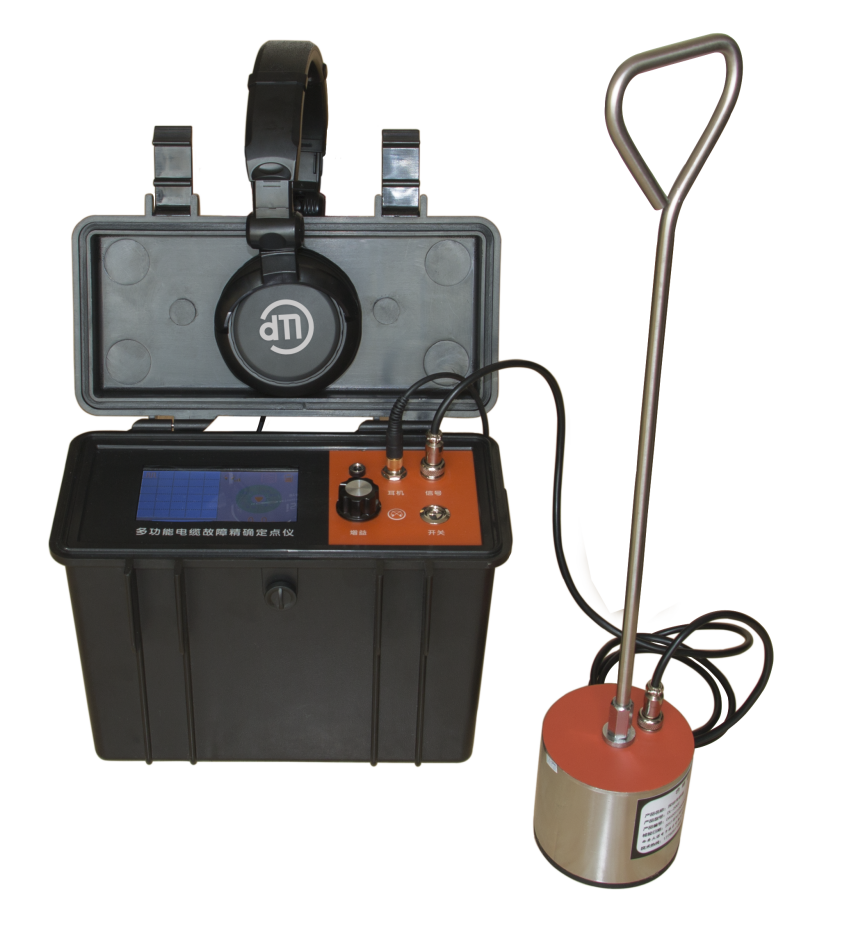

电缆故障精确定点仪使用说明书

本仪器是针对电力电缆故障检测场景研发的高精度专用设备，依托声磁信号时间差检测原理，融合数字滤波与低噪声电路设计，通过声测法、磁场巡测法、声磁同步法多维度交叉验证，彻底解决了传统测距仅能锁定大致范围、现场定点盲目低效的行业痛点，可在复杂敷设环境下快速精准定位电缆故障点，大幅降低电缆运维作业的劳动强度。

一、核心功能特点

搭载4.3英寸高亮度OLED彩色液晶屏，强光直射环境下仍可清晰读取数据，适配户外野外作业场景。

配备可编程脉冲编码键盘，操作逻辑智能简洁，新手也可快速上手完成全流程操作。

内置4种独立滤波频带：全频带、低频带、中频带、高频带，可根据现场环境灵活切换适配。

采用数字滤波技术处理音频信号，故障特征频带辨识度更高，滤波抗干扰性能大幅提升。

故障距离数字直显，最大支持25米范围内的故障点距离实时量化展示。

支持音频信号波形可视化显示，搭配距离标尺可直观判断故障点大致位置，长时间观测不易产生视觉疲劳；单次模式下可对15米内的音频波形进行精细化分析，支持多页翻查波形细节。

提供单次触发、连续刷新两种工作模式，可按需切换完成波形细节研判或全周期动态监测。

自带闭音功能，移动探头过程中可屏蔽强冲击噪音，避免高分贝声响对操作人员听力造成损伤。

二、标准操作流程

前期准备‌：完成电缆故障预测距，锁定故障点所在的25米大致范围，确认待测电缆已完全断电，断开两端所有外接负载，做好现场安全隔离。

设备连接‌：将声波探头、电磁探头与仪器对应接口可靠连接，确认接线无松动，开机完成仪器自检，电量不足时提前充满电再开展作业。

参数初设‌：首次进入现场优先选择全频带模式，将电磁增益调整至中间档位，开启连续工作模式，确认仪器可正常同步采集声磁信号。

现场定点‌：沿电缆敷设路径在预测距范围内缓慢移动探头，同步根据现场工况切换适配的滤波频带：距离故障点较远、地表土质松软或打火声响偏闷时选用低频带；靠近故障点、地表为硬质路面且打火声响清脆时选用高频带；两种模式信号特征不明显时切换至中频带。

精准研判‌：当声磁信号同步达到峰值时，切换至单次工作模式，锁定当前触发的波形，通过15米距离标尺精细化分析波形特征，最终精准标记故障点的实际位置。

结果验证‌：在标记位置通过小范围开挖确认故障点，完成定点作业后，将仪器探头清洁干净，关机收纳至专用防护箱内。

三、核心模式操作说明

1. 滤波频带模式

全频带：覆盖最宽的信号采集范围，适用于刚进入现场、外界环境干扰较小的初始排查阶段。

低频带：大幅衰减高频背景噪声，适配远距离粗扫、松软地表、故障打火声响沉闷的作业场景。

高频带：有效滤除低频干扰，高频信号通过率高，适配硬质路面、靠近故障点、打火声响清脆的作业场景。

中频带：滤波特性介于高低频之间，可根据现场声磁信号的实际响应灵活选用，适配复杂过渡工况。

2. 电磁增益调节

电磁增益共设置9个可调档位，每完成一次档位调节，仪器自动清空历史电磁强度、距离显示数据，重新开始采集；若现场电磁干扰过强，仪器出现无规律频繁触发，需适当降低电磁增益档位，避免误判。

3. 单次/连续模式

单次模式：仅响应一次电磁触发事件，触发后锁定当前15米范围内的完整波形，通过多功能旋钮翻页查看波形细节，该模式下无法手动调节音频增益，如需再次触发新的事件，需重新在菜单内确认启用单次模式。

连续模式：自动响应每一次电磁触发事件，实时刷新显示压缩后的15米波形概览，无需复杂操作即可动态监测信号变化，主界面下旋转多功能旋钮即可直接调节音频增益，如需精细化分析波形可随时切换至单次模式。

四、日常使用与维护注意事项

正式操作前务必通读完整使用说明书，熟悉所有功能逻辑与安全操作要求。

作业前确认探头与仪器接口连接正确，使用过程中若发现信号异常、显示故障等问题，立即停机排查。

全程保持仪器主机、声波探头、电磁探头清洁干燥，避免进水、进尘影响检测精度。

仪器低电量提示弹出后，及时使用标配充电器完成充电，避免电池过放损伤电芯。

仪器长期闲置时，每3~6个月完成一次完整的充放电循环，保障内置锂电池活性，延长整机使用寿命。
