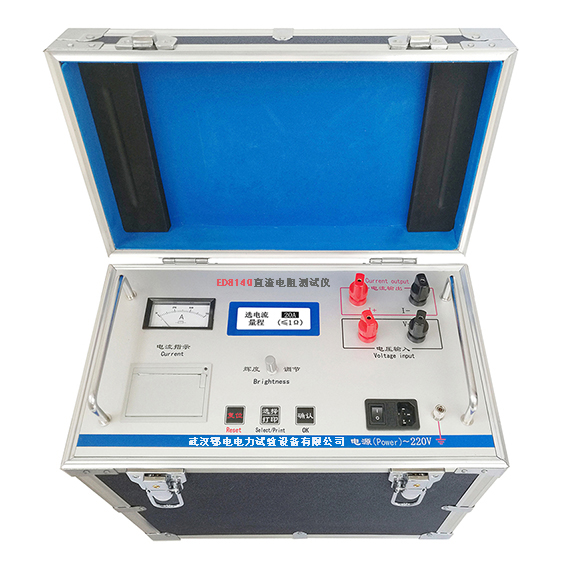

变压器直流电阻测试仪使用说明书

本仪器是变压器全生命周期试验的核心必测设备，覆盖变压器制造阶段半成品、成品出厂试验，以及安装、大修、分接开关调整后的交接试验，还有长期运行中的预防性试验全场景，可精准排查绕组接头焊接质量、匝间短路隐患、分接开关接触状态、引出线断裂、多股并绕断股等各类常见缺陷，是电力行业变压器状态校验的标配高精度测试设备。

一、核心性能特点

搭载全中文图形化操作菜单，界面简洁直观，无复杂外文标识，零基础操作人员也可快速上手。

整机由高速单片机全程控制，自动化程度高，全流程无需人工反复干预，操作门槛极低。

采用全新自研电源技术，输出电流大、覆盖量程范围宽，适配不同容量的试品测试需求。

测量覆盖范围广，可完成各类互感器、35kV及以上大中型电力变压器的直流电阻精准测量。

内置完善的反电势冲击保护机制，可可靠吸收变压器绕组断电时产生的反向高压，仪器运行稳定性大幅提升。

配备专属放电声响报警功能，放电状态指示清晰明确，从操作层面大幅减少带残余电荷误操作的安全风险。

应用智能化功率管理技术，动态调节整机输出功率，有效降低仪器内部发热，延长设备使用寿命同时节约能源。

内置高速静音微型热敏打印机，测试完成后可随时直接打印测试结果，无需外接第三方打印设备。

采用立式机箱结构设计，重心稳定、摆放不占空间，非常适配变电站现场狭窄的检修作业环境。

二、核心技术指标

电流档位及对应量程：40A档位覆盖50μΩ～500mΩ、20A档位覆盖100μΩ～1Ω、10A档位覆盖500μΩ～2Ω、5A档位覆盖1mΩ～4Ω、2.5A档位覆盖2mΩ～8Ω

测量准确度：±（0.2%±2字），完全满足电力行业试验精度要求

最高分辨率：0.1μΩ，可捕捉极微小的绕组电阻偏差

允许运行环境温度：-10℃～40℃，适配南北不同地域的现场作业温度

允许相对湿度：≤80%RH，无结露状态

工作电源要求：AC220V±10% 50Hz，普通市电即可直接供电

三、标准操作流程

1. 测试前准备

将被测变压器完全脱离所有外接电源，对所有绕组进行首次充分放电，确认试品完全不带电；检查仪器外观无破损，测试钳、测试线绝缘层无开裂，确认现场无强电磁干扰源，仪器放置在平稳的水平地面上。

2. 接线操作

将测试钳牢固夹持在被测绕组的接线端子上，用力扭动测试钳划破端子表面的氧化膜，保证接触电阻足够小，避免接触不良引入额外测量误差；按照仪器面板标识，正确连接电流线、电压线，确认接线极性无误。

3. 参数设置

打开仪器电源开关，进入全中文操作菜单，根据被测绕组的预估电阻值，选择对应适配的电流档位，严禁超量程或欠量程使用；如果采用助磁法测试大型变压器，需将回路总电阻按1.5倍高压线圈电阻折算后再选择对应量程，避免输出电流达不到设定值或运行不稳定。

4. 启动测试

确认所有接线牢固无松动后，点击启动测试按键，仪器自动完成恒流输出、数据采集、运算处理全流程，实时显示当前测量的电阻数值，待数值完全稳定后即可记录最终测试结果。

5. 测试收尾

测试完成后，按下仪器面板上的复位按键，仪器自动启动放电流程，等待放电声响报警完全停止10秒以上，确认绕组内部残余电能完全释放后，才可移动测试钳、拆除测试接线；如果需要切换无载调压变压器的分接档位，必须严格执行该放电流程，确认电能完全释放后再操作分接开关。

6. 数据输出

测试结果确认无误后，可直接启动内置热敏打印机，快速打印纸质测试报告，完成本次试验。

四、安全与运维注意事项

通用安全措施

所有操作人员必须具备常规电气试验设备的使用常识，正式操作前完整通读本使用手册。

严禁在雨淋、强腐蚀气体、高浓度粉尘的恶劣环境中使用仪器，避免硬件损坏。

绝对禁止在易燃易爆气体聚集的环境中开机使用，防止电火花引发安全事故。

本仪器属于高精密测量设备，搬运和使用过程中必须避免剧烈振动，防止内部精密部件移位。

仪器的维修、校准、内部调整作业必须由持证专业技术人员完成，非专业人员严禁擅自拆机。

禁止将仪器长期放置在高温、高湿、容易产生结露的场所，避免内部电路板受潮腐蚀。

未经厂家许可擅自拆卸仪器导致的功能失效，不在免费保修、退换范围内，由此引发的人身、财产伤害由使用者自行承担。

专项操作注意事项

绝对禁止直接测量带电试品，测试前必须确认试品完全脱离所有外接电源，且经过充分放电。

测试全程严禁移动测试钳，严禁中途断开测试线路或仪器供电线路，避免绕组反电势损坏仪器。

助磁法测试完成后，三条短路线的连接点可能存在少量剩余电流，拆线时出现轻微打火属于正常现象，无需特殊处理。

仪器运行过程中如果出现异常报警，第一时间按下复位按键，待放电完成后再关机，检查接线状态排除故障，严禁直接强行断电。
