数字综合移相器使用说明书

本仪器是融合变压器移相技术与数字测量技术打造的新一代便携式电工设备，整机由变压器式移相单元、数字式相位显示仪、电压电流数显表、输出电压调节模块、移相细调单元与供电单元组成，移相调节精度高、读数直观准确，输出电压可连续调节。整机采用全密封结构，外壳坚固抗造，便携性强，适配野外、变电站现场等各类复杂作业场景使用。

一、产品用途与适用范围

本仪器可在0°~360°范围内实现任意角度的超前或滞后移相调节，核心采用三相三芯柱Y₀接线变压器，每相配置四个等边绕组，通过交叉连线形成不同夹角，构建出对角线相连的六边形结构，六个边共设置12个抽头，实现每步30°的粗调移相，三相调节完全同步。细调环节由三只同轴自耦变压器搭配电容组成，可在0°~360°范围内完成三相同步连续调节，全程保障三相输出平衡。

设备具备操作便捷、体积小巧、运行噪音低、输出波形质量优异的特点，可满足高精度单相、三相交流功率、相位类仪表的测试校验需求，也可配套接入电度表检定装置使用，是电力计量、电气试验环节的核心配套设备。

二、核心技术指标

输入电源：三相四线3×380(220)V、50Hz工频交流电

输出电压：三相四线3×(0~380)/(0~220)V，搭配三位半数字显示，测量精度符合1.0级标准

整机最大输出容量：3×300VA

三相粗调范围：0°~360°，每步30°步进移相

三相细调范围：-30°~180°、120°~330°双区间覆盖，四位数字显示，移相精度1.0级

电压波动度：粗调模式下≤1.5%，细调模式下≤2.0%

输出波形失真度：不大于输入电源的波形失真度

整机运行温升：＜60℃

绝缘电阻：≥22MΩ

工频耐压：1.0kV/min，无击穿闪络

适用环境：工作温度-10℃~40℃，环境湿度＜80%

外形尺寸：480×360×230mm

整机重量：约35kg

*注：若顺时针调节移相粗调旋钮时相位表头显示数值递减，任意调换输入侧三相的相序即可恢复正常调节逻辑。

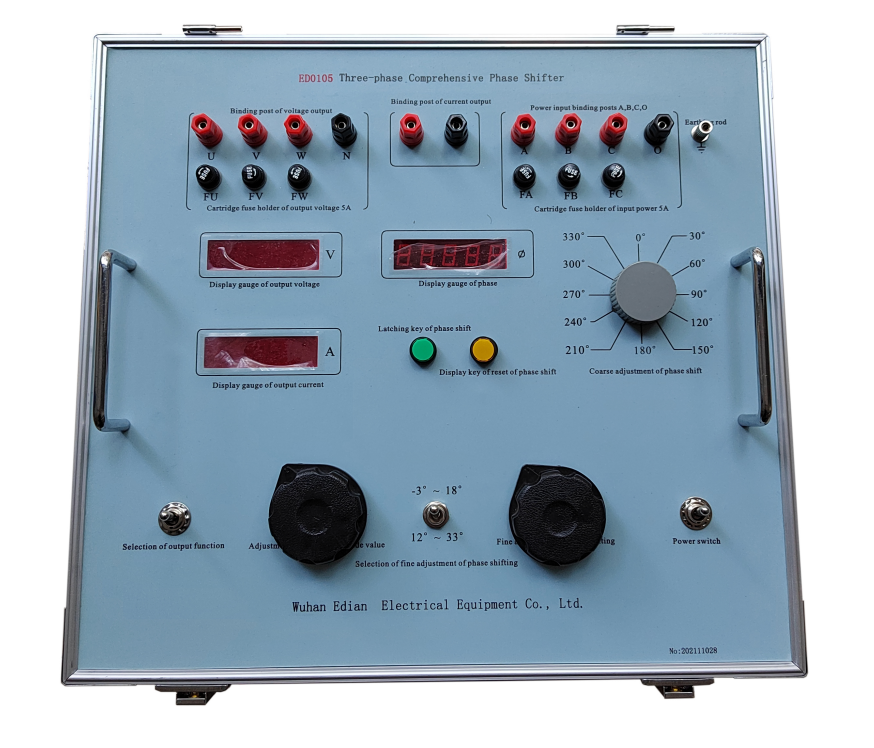

三、面板部件功能说明

操作面板功能区

A1 移相显示表头：四位数字显示，可直观展示0°~360°范围内的实时相角数值

A2 V相负载电流显示表头：三位半数字显示，实时监测输出V相的负载电流

A3 U、W相间电压显示表头：三位半数字显示，实时监测U相与W相之间的输出电压

A4 移相粗调旋钮：对照面板刻度旋转，完成30°步进的粗调移相

A5 相位表头复位键：按下后相位表头刷新显示当前实时移相角度

A6 相位表头锁存键：调节到目标移相角度后按下，可锁定表头显示数值，避免误操作变动读数

A7 整机电源开关：控制整机内部供电的接通与切断

A8 输出功能选择开关：拨向「电压输出」档位时，输出U、V、W三相电压对应输入A、B、C电源完成移相；拨向「电流输出」档位时，可输出AC 0~20A电流，对应B相输入完成移相

A9 移相细调选择按钮：可切换-30°~180°、120°~330°两个细调区间，适配不同角度范围的连续调节需求

A10 输出电压调节旋钮：同步调节U、V、W三相输出电压，U、W相间电压由A3表头实时显示，调节范围覆盖0V~380V

A11 移相细调旋钮：配合A9细调选择开关，可在30°区间内完成连续高精度移相调节

接线与防护功能区

B1 输入三相四线接线柱：接入外部三相四线380V输入电源

B2 机壳接地柱：必须可靠连接保护地线，保障整机运行安全

B3 F1、F2、F3保险座：分别对应输入侧C、B、A三相的过载短路保护

B4 输出三相四线接线柱：连接被测设备的三相电压回路

B5 F4、F5、F6保险座：分别对应输出侧W、V、U三相的过载短路保护

B6 电流输出接线柱：输出0~20A移相电流，连接被测设备的电流回路

四、标准操作流程

开机前检查B3、B5区域的所有保险管状态，确认保险管完好、安装到位，无松动、熔断问题。

确认整机电源开关A7处于断开状态，将输出电压调节旋钮A10旋转至最低位，再将外部三相四线电源接入B1接线柱的A、B、C、O端子。

将被测负载接入B4电压输出的U、V、W、N端子，全程确认负载总功率不超过整机最大输出容量3×300VA，避免过载运行。

先合上外部供电闸刀，再打开整机电源开关A7，电源指示灯同步点亮，A1、A2、A3三个数显表头全部正常亮起，确认无异常报错。

通电预热30秒后，缓慢旋转输出电压调节旋钮A10，将输出电压调整至试验所需数值，此时U、W相间电压由A3表头实时显示，V相负载电流由A2表头实时监测。

先旋转移相粗调旋钮A4，将移相角度调整到目标值附近的粗调档位，再配合细调选择开关A9操作：开关拨向上方时，顺时针旋转移相细调旋钮A11一圈可实现15°移相；开关拨向下方时，逆时针旋转细调旋钮A11一圈可实现15°移相。每次切换移相粗调档位后，需将细调选择开关A9拨向上方，顺时针旋转细调旋钮A11即可让相位表头显示数值递增。每一个粗调档位都支持0°~30°区间的连续细调，调节过程中可随时按下复位键A5，让A1表头刷新显示当前实时移相角度；调整到目标角度后按下锁存键A6，即可锁定表头显示数值，需要重新读取实时角度时再次按下复位键A5即可。

若需输出移相电流，将输出功能选择开关A8拨向「电流输出」档位，被测电流回路接入B6电流输出接线柱，后续移相调节操作流程与电压输出模式完全一致。

五、安全使用注意事项

本机输出侧的N端子严禁直接与输入侧零线连接，避免不同电位的零线形成环流，损坏设备内部电路。

设备运行全程处于强电状态，操作时必须严格遵守高压试验安全规范，机壳接地柱B2必须可靠连接专用保护地线，杜绝触电风险。

整机所有输入、输出回路的保护熔丝均为5A规格，仅可使用同规格熔丝更换，严禁用铜丝、大规格熔丝替代，否则将失去过载短路保护能力，引发设备烧毁风险。

若现场电磁干扰较强，设备无输出状态下A2、A3表头仍存在非零读数，可记录该空载底数，后续试验测量结果中减去该底数即可得到准确数值。

打开电源开关后若所有表头均无显示，需立即切断整机电源，检查输入侧保险管状态，确认保险完好仍无法开机时，请勿自行拆解设备，联系厂家售后处理。

本产品提供一年整机质保，质保期内非人为导致的质量故障可免费维修，用户操作不当引发的设备损坏，可提供优惠维修服务。

六、日常维护与故障处理

每次使用前先检查设备外观是否存在磕碰破损，通电后确认所有数显表头显示完整无缺段，长期闲置的设备需提前检查接线柱是否存在锈蚀、老化痕迹，清理干净后再接入电源使用。

试验完成后先将电压调节旋钮回零，关闭整机电源，断开外部供电插头，拆除所有试验接线，清理接线柱表面的灰尘、油污，盖上机箱防尘盖，放置在干燥通风、无腐蚀性气体的室内存放。

更换保险管时必须先拔掉外部供电电源线，用小型一字螺丝刀从保险座上方轻轻撬出保险盒，更换同规格5A熔丝后再将保险盒推回原位，确认安装到位后才可重新开机使用。
