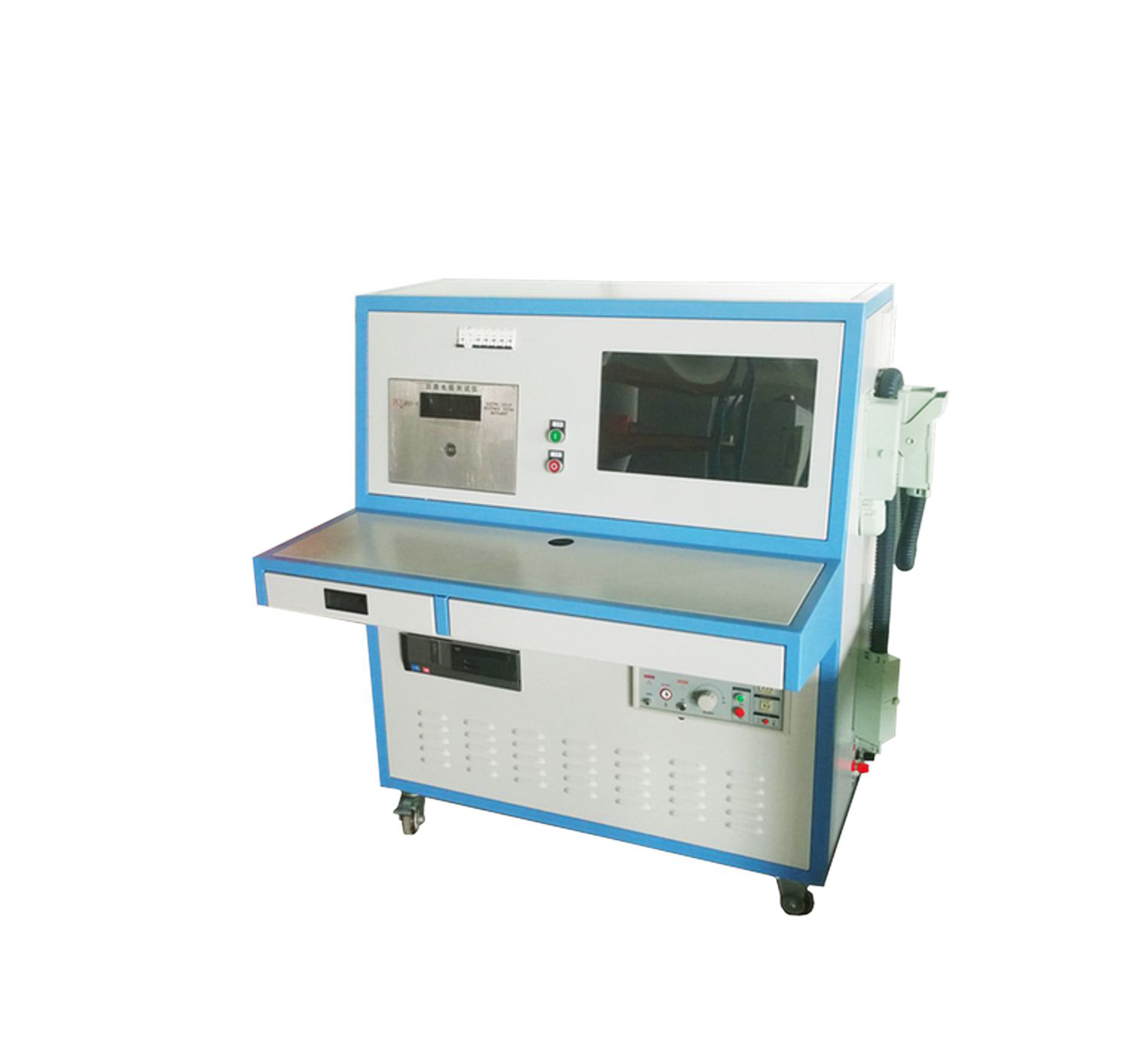

断路器特性测试系统使用说明书

本系统是专为高压开关生产、出厂校验、现场运维场景研发的一体化综合测试平台，由上位机测试软件全程管控操作流程，可一次性完成断路器机械特性、回路电阻、互感器变比与极性等多项目全自动测试，无需更换多台独立仪器反复接线，大幅提升试验效率，适配各类开关的出厂调试与现场检修需求。

一、核心产品特点

全面兼容国内外所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，覆盖绝大多数主流高压开关品类。

搭载超强抗干扰设计，在500kV变电站旁路母线带电的强电磁环境下仍可稳定完成试验，测量数据精准可靠。

配套直线传感器、旋转传感器，搭配磁力万向节固定支架夹具，现场安装操作简便快捷，无需复杂调试。

仅需开关完成一次合分闸动作，即可同步获取全部机械特性试验数据与对应动作波形图谱，试验效率大幅提升。

主机内置大容量存储空间，搭配机内实时时钟，所有试验数据自动附带试验日期、时间戳，方便后续存档溯源。

配备宽温带直透视背景光液晶大屏，全中文显示所有数据与波形图谱，支持电子调节液晶对比度，断电后参数自动记忆不丢失。

全中文菜单交互逻辑清晰，操作门槛低，内置高速热敏打印机，可随时快速打印所有测试数据与波形图谱。

自带RS-232通讯接口，既支持本地单机操作，也可与PC机联机管控，试验报告可直接输出至各类针式、激光、喷墨打印机，实现现场试验全流程计算机化管理。

二、系统核心配置

7寸触摸屏：分辨率1024×768，作为人机交互核心，完成控制指令输入、运行状态与测试数据显示

主控PLC：采用三菱/西门子主流品牌PLC，作为系统控制核心，完成与触摸屏交互、电源与辅助回路管控，支持与生产线信息管理系统数据互通

可调交流电源：0~300VAC 5KVA电动调压器，搭配电压采集负反馈系统，为开关合分闸提供稳定交流操作电源，支持110V电压等级高低压磨合试验

可调直流电源：0~300VDC，由PLC-DA精确控制电压解调，搭配电压采集负反馈系统，为开关合分闸提供稳定直流操作电源，支持24V/48V/110V/220V全电压等级高低压磨合试验

控制回路：由全套低压电器组成，实现PLC控制指令的执行、状态反馈与过载过压保护

回路电阻测试仪：采用行业知名品牌高精度仪器，支持多回路快速同步测试

配套附件：旋转传感器1个、直线传感器1个、磁力万向节固定支架夹具1套，电动操作机构采用航空插快速插接设计，不同开关类型接入后系统自动跳线识别

三、可测试核心参数

系统可一次性完成断路器全维度机械特性测试，覆盖所有规程要求的核心指标：

合分闸时间、刚分/刚合速度、合分闸动作全程曲线

三相不同期性、三相动作行程、触头弹跳时间与弹跳幅度

断口开距、触头超程、合分闸平均速度

多回路回路电阻、配套互感器的变比与极性校验

同时系统也支持半成品状态下的负荷开关特性测试，适配开关生产全流程的出厂校验需求。

四、标准操作流程

前期准备：将系统放置在平整稳固的工作台上，确认输入电源具备可靠接地，检查所有传感器、测试线外观完好无破损，开机完成系统自检。

试品固定：将待测开关平稳固定在测试工装台上，确认安装牢固无松动，避免动作过程中移位影响测量精度。

部件安装：将直线/旋转传感器通过磁力万向节支架固定在开关操作机构对应位置，接好断口测试线，电动操作机构通过航空插快速插接接入系统，系统自动识别接入的开关类型。

电源配置：在触摸屏上选择对应试品的操作电源类型（AC/DC）与电压等级，也可手动升压/降压精细调节，确认屏幕实时显示的输出电压数值与设定值一致。

特性测试：确认接线全部正确后，选择对应开关类型进入测试界面，可选择点动操作（按住动作、放开停止）或自动位置操作，启动全自动测试流程，开关完成一次合分闸动作后，系统自动生成全部测试数据与波形图谱。

回路电阻测试：可选择单回路逐相测试，将大电流夹与测试线共4根线分别夹在待测导体两端，按下测试按钮自动读取电阻值；也可使用专用手持工装接触主回路铜排，系统确认接触良好后自动加流测试，完成后蜂鸣器发出提示音，数据自动记录存档。

收尾操作：测试完成后先将电源输出调至零位，关闭系统电源，拆除所有传感器、测试线与操作连线，将附件整齐放回工装架，合格数据自动上传至生产线管理系统，不合格数据标记后提示操作人员调整试品。

五、使用环境与安全注意事项

工作电源为220VAC±10%，电源容量不低于3KVA，输入电源必须配备可靠的保护地线，接地电阻≤4Ω。

设备运行环境温度需控制在0℃~40℃之间，环境相对湿度小于80%，设备周边严禁存在严重影响绝缘的腐蚀性气体、爆炸性粉尘与蒸汽介质。

测试过程中开关动作区域严禁站人，防止开关动作时部件弹出造成人身伤害，试验区域设置明显的安全警示标识。

定期检查传感器、测试线的绝缘层有无破损老化，每年对系统的电压输出精度、时间测量精度进行计量校准，确保测试结果符合电力行业相关规程要求。

长期闲置时需定期通电预热，避免内部精密电路受潮老化，所有传感器轻拿轻放，避免磕碰造成测量精度偏移。
