PT励磁特性测试仪使用说明书

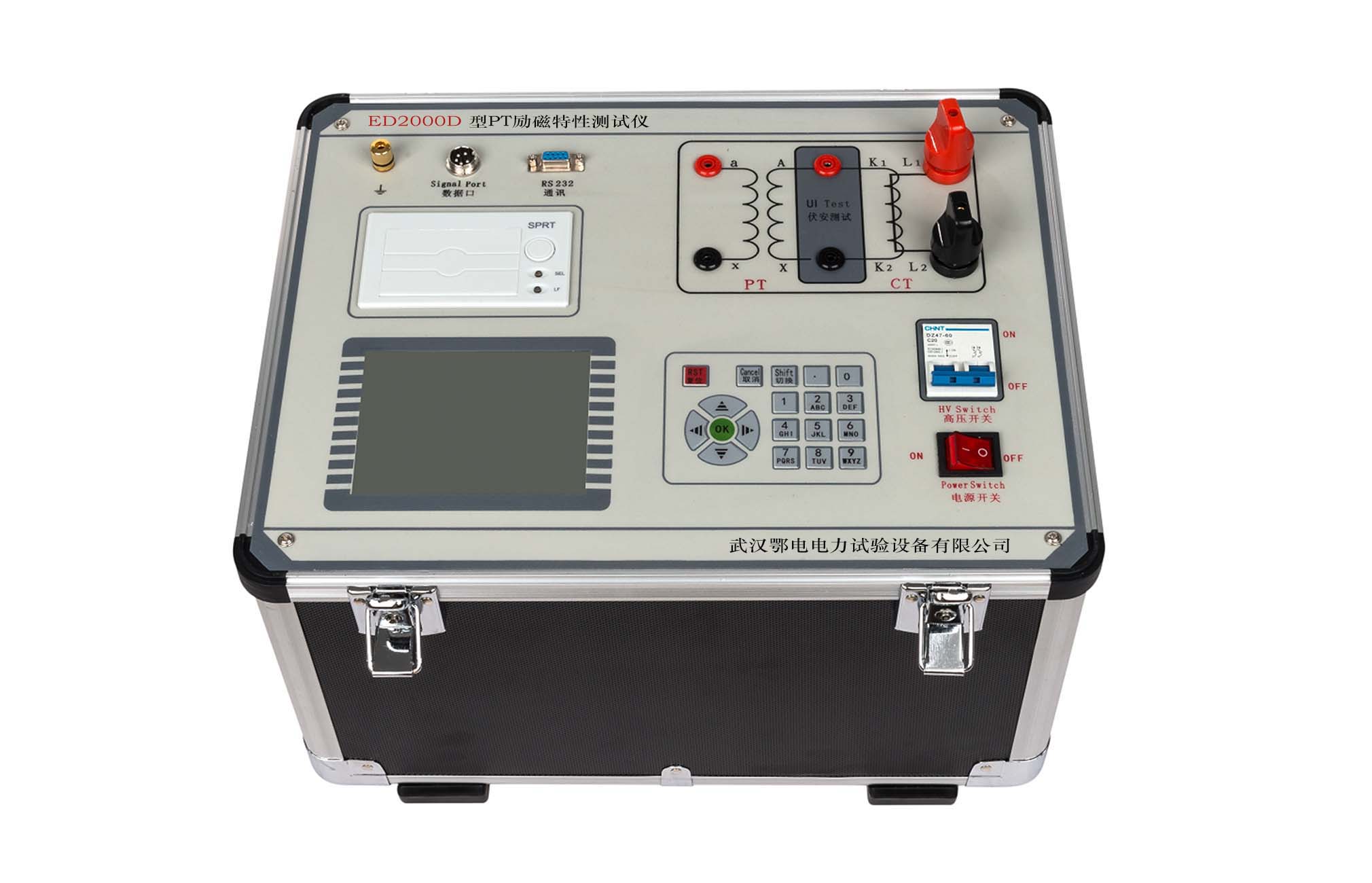

本仪器是电力现场互感器交接试验、预防性试验的核心常规设备，内部集成大功率调压器、升压器、升流器，可一站式完成CT、PT的变比、极性、伏安特性等全项目测试，适配各类电压等级的互感器现场校验场景，大幅提升试验效率。

一、核心性能特点

全自动化测试流程，仅需预先设定测试电压、电流和步长，装置即可自动完成升压操作，同步自动绘制伏安特性测试曲线，彻底省去手动调压、人工记录、手工描曲线的繁琐工作，操作快捷简便。

功能覆盖全面，可完整完成CT/PT伏安特性测试、变比和极性校验、10%误差曲线绘制、角差、比差测量，一台设备覆盖互感器常规试验的全部需求。

支持外接升压器扩展输出电压范围，可适配超高压等级互感器的励磁特性试验需求，突破单机输出的电压上限限制。

伏安特性试验无需额外配置外置升压器，单机即可实现0-2500V输出电压、0-20A输出电流，满足绝大多数常规互感器的试验要求。

采用AC220V单电源输入，彻底规避传统试验设备使用380V三相电源带来的现场触电风险，适配绝大多数变电站的常规试验电源条件。

搭载大尺寸液晶显示屏，测试过程中可实时直接显示伏安特性曲线图，结果直观清晰；自带微型热敏打印机，测试完成后可直接打印测试数据和曲线，快速输出试验记录。

配置全数字键盘，数字输入操作便捷，参数设置无需反复翻选菜单，大幅缩短现场准备时间。

内置大容量非易失性存储器，可存储100组完整测试数据，设备掉电后数据不会丢失，方便后续数据溯源和对比分析。

标配RS232通信接口，可连接电脑完成远程试验控制，测试数据可直接上传至电脑进行二次编辑、长期归档，适配试验室精细化数据管理需求。

二、详细试验操作步骤

1. 基础键盘操作说明

在数字输入模式下，可直接通过“0”~“9”数字键配合小数点按键输入任意数值；按下“OK”键确认当前输入内容，按下“取消”键可撤销上一步的错误输入，“↑”“↓”“←”“→”方向键可灵活移动光标，完成参数的精准修改。

2. 主菜单操作

连接好仪器侧板的AC220V电源和面板电源端口，打开面板上的电源开关，液晶屏背光亮起，装置自动完成整机自检，自检通过后直接进入全汉化主菜单界面。主菜单共包含六项功能选项：CT伏安特性测试、CT变比极性测试、PT伏安特性测试、PT变比极性测试、系统设置、厂家设置，其中厂家设置为设备专属校准功能，需输入厂家专属密码才可进入，普通用户无需操作。

3. CT伏安特性试验

3.1 参数设置

选中主菜单的“CT伏安特性测试”选项，进入参数设置界面，各参数定义如下：

第x次记录：可直接调取历史已保存的伏安特性试验数据，用于快速浏览过往测试结果，完成数据纵向对比。

分段点电流值：为让伏安特性曲线拐点前后的测试点分布更均匀，设置该分段点，在该点前后采用两种不同的电流步长开展试验，数值可根据预估拐点值设定，范围为0-20A。

分段点前/后步长：分别对应分段点前后的电流调节步长，设置范围为0.001-2.000A，拐点前可设置小步长保证曲线精度，拐点后可设置大步长提升测试效率。

输出电压档位：根据被测CT的励磁电压，选择内部升压器对应的输出档位，适配不同量程的试验需求。

最大输出电压：设定本次试验允许输出的电压上限，测试时仪器升压至该数值会自动回零降压，该数值绝对不能超过被测CT二次侧的允许最大电压，避免损坏互感器。

最大输出电流：设定本次试验允许输出的电流上限，测试时仪器升流至该数值会自动回零降压，该数值不能超过被测CT二次侧的允许最大电流，范围为0-20A。

单机试验/外接升压器试验：仅使用本机开展试验选择“单机试验”，需要外接升压器扩展量程时选择“外接升压器试验”，外接升压器试验需预先设置外接升压器的变比参数。

3.2 接线与测试

按照对应单机/外接升压器的接线图完成接线，确认接线牢固无松动后，选择对应试验模式启动自动测试，测试过程中按下操作按键可随时中止当前测试。测试完成后仪器自动生成并显示完整伏安特性曲线，可直接选择查看详细测试数据、生成10%误差曲线、打印试验结果或保存数据。

4. CT变比极性试验

选中主菜单“CT变比极性测试”选项进入操作界面，界面左侧为参数设置区，右侧为实时结果显示区，底部为测试进度提示栏。按照仪器面板标注的“变比高压侧”“变比低压侧”完成接线，注意根据CT一二次侧的电流大小调整接线顺序，保证大电流侧接低压端口、小电流侧接高压端口，测试前必须断开CT二次绕组的原有接地线，避免分流影响测量精度。启动试验后，仪器自动完成测试，底部状态栏依次显示“正在测试”“电机正在返回”“准备测试”，全部流程完成后直接显示变比数值和极性判定结果，测试过程中可随时按下“停止试验”按键中断操作。

5. PT伏安特性试验

选中主菜单“PT伏安特性测试”选项进入参数设置界面，参数逻辑与CT测试基本一致，其中分段点电压值设置范围为0-2000V，分段点前后的电压步长设置范围为1-100V；常规二次侧100V的PT，输出电压档位直接选择220V即可。按照对应接线图完成接线，试验过程中PT外壳必须可靠接地，被测PT一次绕组的零位端也需可靠接地，避免一次侧感应高压伤人。设置好最大输出电压、最大输出电流后启动试验，仪器自动完成升压测试并生成伏安特性曲线，全程注意做好一次侧高压区域的安全隔离。

6. PT变比极性试验

操作界面与CT变比极性测试基本一致，按照仪器面板的“变比高压侧”“变比低压侧”完成接线，根据PT一二次侧的电压大小调整接线顺序，高电压侧接高压端口、低电压侧接低压端口，测试前必须断开PT一次侧零位端的原有接地线，避免接地回路分流导致测量数据失准，启动试验后即可自动得到变比数值和极性判定结果。

7. 系统设置

进入系统设置界面，可修改仪器的系统时间，也可设置外接升压器的变比参数，升压器变比计算公式为：升压器变比=升压器高压侧额定电压/升压器数据口额定电压，例如高压侧3000V、数据口4V的升压器，对应变比设置为750即可。

三、日常维护与安全注意事项

仪器属于精密试验设备，运输过程中需做好防震防护，存放于干燥通风环境，避免内部高压元件受潮绝缘下降。

每年需将仪器送至有资质的计量机构完成全量程校准，保证伏安特性、变比等测试项目的准确度符合行业标准要求，试验数据具备合规性。

现场试验时严格遵守高压试验安全规程，升压过程中试验人员与高压部位保持足够安全距离，试验区域设置警示围栏，无关人员严禁进入。

每次试验完成后确认仪器调压单元完全回零，再关闭电源拆除试验接线，避免下次开机时突发高压输出引发安全隐患。

定期检查测试线的绝缘层有无破损，出现老化开裂立即更换同规格高压测试线，防止试验过程中发生漏电、短路故障。
