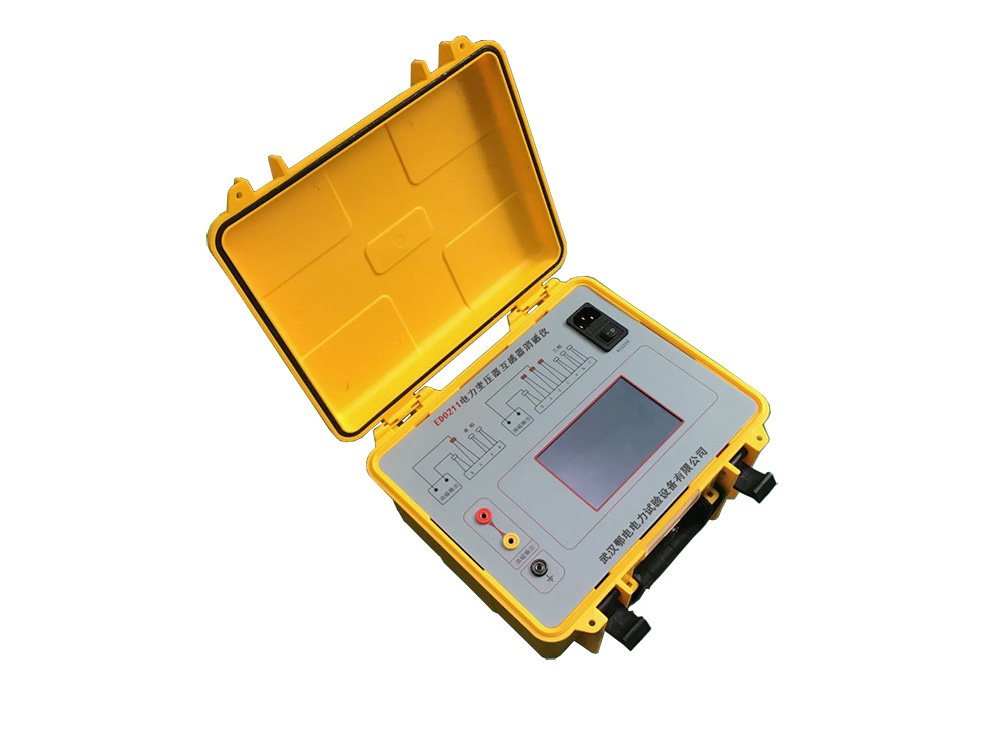

电力变压器互感器消磁仪使用说明书

本仪器是专门用于消除大型电力变压器直流电阻试验后剩磁的专用设备，对保护变压器免受励磁涌流冲击、保障设备安全投运、延长变压器使用寿命有极其重要的作用，是35kV及以上电压等级大型变压器投运前的必备试验设备。

一、产品核心特点

专门适配35kV及以上大型电力变压器投运前的剩磁消除场景，覆盖主流电网在运主力变压器的消磁需求。

消磁效率高，常规三相变压器仅需完成1~2次消磁流程即可达标，大幅缩短现场作业时长。

内置双操作模式，支持自动测试和手动测试两种工作模式，适配不同现场工况的使用需求。

最大消磁电流可达10A，设置自动、10A、5A、1A、500mA、200mA共六档消磁电流，可灵活匹配不同容量变压器的消磁参数要求。

现场供电门槛低，仅需普通AC220V交流电源即可正常工作，无需额外配置大功率试验电源。

消磁全流程可视化，液晶屏实时显示消磁进度百分比，作业人员可直观掌握当前试验状态。

整机轻量化设计，操作逻辑简单易懂，体积小巧、重量轻，便于现场不同作业地点之间转运携带。

二、主要技术指标与使用条件

1. 核心技术指标

消磁电流档位：自动、10A、5A、1A、500mA、200mA 共6档可选

整机外形尺寸：400mm×310mm×160mm（长×宽×高）

整机重量 6.5kg

2. 正常使用条件

环境温度：-10℃～50℃

环境湿度：≤85%RH

工作电源：AC220V±10%

电源频率：50±10Hz

三、面板功能详细说明

消磁输出端口‌：用于连接被消磁试品的变压器套管，输出消磁电流，接线无正负极性要求。

电源开关‌：整机AC220V供电的通断控制按键，开机前需确认处于关闭状态。

交流220V输入端口‌：仪器的工作电源接入端，直接连接现场AC220V电源插座即可。

接地端子‌：必须与现场可靠的接地网连接，保障设备运行安全，避免感应电干扰。

液晶屏‌：全中文显示操作提示、消磁运行状态、实时进度百分比，所有运行信息直观可见。

复位按键‌：四大核心功能：切换自动/手动测试模式、循环选择消磁电流档位、中途强制中断仪器工作、一键返回初始主界面。

启动按键‌：确认所有参数设置完成后，按下该按键正式启动消磁电流输出，开始消磁流程。

四、现场标准操作步骤

接线准备：使用配套电源线将消磁仪与外部AC220V电源可靠连接，用专用接地线将仪器接地端子与现场接地网牢固连接，消磁输出端子接至变压器高压侧待消磁相的套管上；若无法判定哪相剩磁偏大，可分两次完成AB相、BC相的组合消磁，消磁输出接线无正负极区分。

开机选择模式：确认所有接线无误后，打开仪器电源开关，液晶屏自动进入主界面，显示「自动消磁、手动消磁」两个选项。

按复位键，在两个选项中循环切换，选定本次需要使用的消磁工作模式。

1. 自动消磁模式操作流程

① 选定自动消磁模式后，按下启动按键，仪器自动启动消磁流程，液晶屏同步显示「正在消磁 进度 00%」，实时更新进度百分比。

② 当进度数值达到100%后，液晶屏自动跳转显示「消磁结束」，代表当前相的消磁流程已全部完成。

③ 看到「消磁结束」提示后，按下复位键，仪器蜂鸣器发出提示音，代表内部残余电能放电完成，该相消磁作业正式结束；若需要对其余相进行消磁，再次按下复位键返回模式选择界面，重复上述操作即可。

2 .手动消磁模式操作流程

① 选定手动消磁模式后，按下启动按键，进入电流档位选择界面，液晶屏显示「10A、5A、1A、500mA、200mA」五个可选档位。

② 按复位键循环切换不同的消磁电流档位，选中适配当前试品的电流档位后，按下启动按键，仪器正式启动消磁流程，液晶屏显示「正在消磁 进度 00%」，实时更新进度数值。

③ 当进度数值达到100%后，液晶屏自动跳转显示「消磁结束」，当前档位的消磁流程执行完毕。

④ 看到「消磁结束」提示后，按下复位键，仪器蜂鸣器发出提示音，代表内部残余电能放电完成，该相消磁作业正式结束；若需要对其余相消磁，再次按下复位键返回模式选择界面，重复上述操作即可。

4. 收尾操作：所有相的消磁作业全部完成后，先关闭仪器电源开关，确认设备完全断电后，再依次拆除消磁测试线、接地线，整理收纳所有附件。

五、现场作业安全注意事项

消磁作业前必须确认被测变压器处于完全停电状态，所有外部连接回路已断开，严禁在设备带电状态下接入测试线。

消磁过程中严禁直接触碰消磁输出端子，避免感性试品存储的残余电能引发触电风险。

仪器长期闲置时，需放置在干燥通风的环境中，每3个月通电开机一次，避免内部元件受潮老化。

每年定期完成一次计量校准，保证消磁电流精度、消磁效果符合电力试验规程的相关要求。
