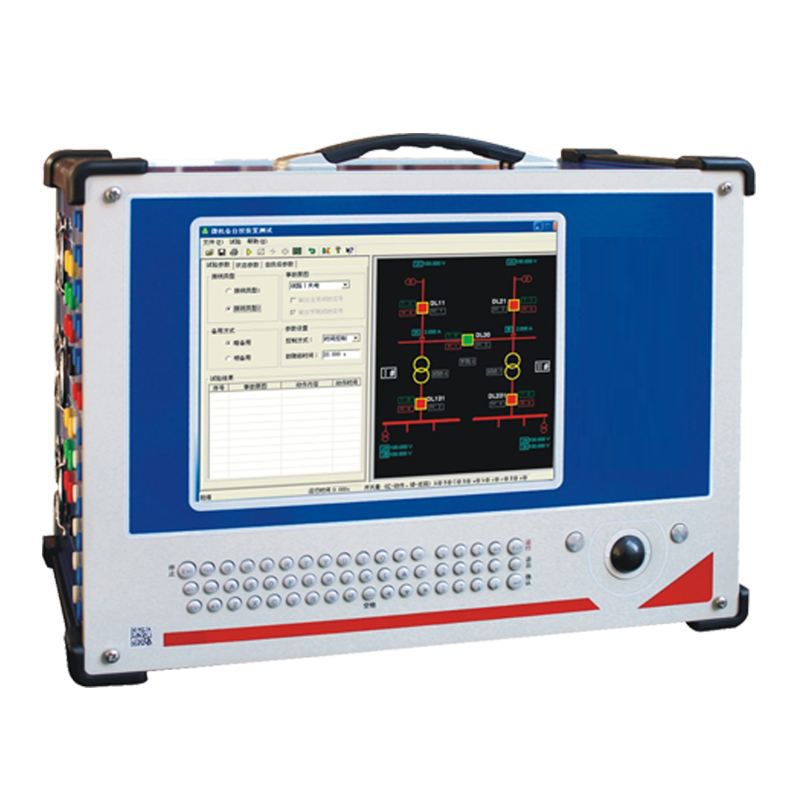

合并单元测试仪使用说明书

本仪器专为智能变电站合并单元全性能检测场景研发，突破传统智能站测试的技术盲点，依托高精度模拟量输出与高速数字信号处理能力，可全面覆盖电子式互感器输入、电磁型互感器输入、两类互感器混合输入的全类型合并单元测试需求，是智能变电站调试、运维、检定环节的核心专用设备。

一、产品基础信息

1 产品定位

本仪器是智能变电站合并单元性能校验的专用核心设备，具备万分之五的超高精度模拟量输出能力，支持GPS、光B码等多模式对时，搭载专业级异常报文检测机制，可精准完成采样值幅值精度、相位精度、对时精度、守时精度、报文异常、采样值报文时间离散度等全项目测试，填补了传统智能站合并单元机械性能与报文特性的测试空白。

2 产品别名

智能合并单元、变电站合并单元测试仪、合并单元综合测试仪、智能变电站合并单元测试仪

3 适用范围

覆盖全电压等级智能变电站的合并单元出厂检定、现场安装调试、定期运维校验场景，也可用于继电保护装置、智能终端、测控装置的联动测试，适配国内主流厂商所有型号的合并单元设备。

二、核心技术指标

模拟量输出精度 万分之五（0.05级）

电压电流输出通道 6路电压、6路电流，支持同步任意调节

谐波输出能力 最高支持12次谐波输出

对时方式 支持光秒脉冲、光B码、IEEE1588、GPS多模式对时

光口规格 支持9-2/FT3采样值订阅发布、GOOSE报文交互

暂态电流输出 附带3路200A大电流输出单元

开关量输入 无极性全能型设计，可识别空接点、任意极性电位接点

存储能力 支持海量测试数据、波形文件存储，支持波形回放

自动测试 一键式自动升压升流，全校验点自动完成测试并保存结果

三、全功能说明

自带功放输出‌：6路电压、6路电流通道可同时独立输出，幅值相位任意调节，可灵活组合适配不同接线方式的合并单元测试需求。

合并单元核心性能测试‌：可精准测试合并单元的角差、比差、传输时差、极性、谐波精度、报文离散性（抖动）、守时功能、报文固定延时等所有核心性能参数。

波形显示与录波‌：可直观显示、同步记录测试仪输出与合并单元输出的电压电流全波形，自动检测报文一致性与误码率，快速定位报文传输异常。

网络报文时间特性测试‌：可精准测试合并单元输出报文计数器为0的报文与秒脉冲的延时，同时测量报文的时间间隔，校验报文传输的时间同步性。

守时功能测试‌：可长时间跟踪测试合并单元丢失秒脉冲后产生的报文时间漂移，全程监视同步位的状态变化，量化评估合并单元的守时性能。

谐波精度测试‌：可输出最高12次谐波信号，精准检测合并单元的谐波采集与传输精度，校验谐波测量的准确性。

暂态功能测试‌：可模拟电力系统暂态故障工况，测试合并单元的暂态响应特性与暂态传输延时，验证大故障电流下的采样可靠性。

双AD测试‌：可直接对比合并单元双AD采样通道的数值差异，快速识别双通道采样不一致的隐性缺陷。

光功率测试‌：集成光功率检测模块，可直接测试合并单元发送的光信号功率，排查光口光衰异常问题。

多模式对时功能‌：支持光秒脉冲、光B码、IEEE1588三种主流对时方式，适配不同年代投运的智能变电站对时体系。

内置授时功能‌：自带GPS模块，可输出2路光秒脉冲、光B码信号，可作为现场测试的统一时间基准，无需额外外接授时设备。

一键式自动测试‌：测试前可预先设置所有校验点参数，仪器自动完成升压升流流程，在对应校验点自动完成试验并保存结果，全程无需人工干预，大幅提升测试效率。

SCD模型全解析‌：可完整解析保护SCD模型文件，自动完成电流电压通道选择、比例系数配置、ASDU数目设置、采样率匹配、GOOSE信息关联，可灵活适配所有型号的保护、测控装置接口。

网络侦测功能‌：可自动扫描智能站网络，自动读取站内SCD模型文件，实现测试通道的自动配置，无需人工手动录入参数。

无极性开关量输入‌：全能型开关量输入端口，可直接识别空接点、任意极性的电位接点，无需提前调整接线极性，简化现场接线流程。

大电流暂态输出‌：配套独立的3路200A大电流输出单元，可模拟系统短路大电流工况，完成合并单元暂态性能的全场景测试。

波形文件回放‌：支持导入现场故障录波文件，精准回放真实故障波形，完成合并单元的带工况模拟测试。

全协议交互测试‌：可输出9-2/FT3标准采样值报文，同时支持订阅与发布GOOSE报文，可同步完成保护、测控装置与智能终端的联动测试，覆盖智能站二次系统全场景调试需求。

四、现场标准操作流程

试验前准备：确认被测合并单元处于停电调试状态，仪器可靠接地，连接好光口、电口测试线缆，避免光口端面沾染灰尘影响光信号传输。

模型导入配置：通过网络侦测功能自动读取站内SCD模型文件，确认通道映射关系、采样率、ASDU数目等参数配置正确。

对时连接：根据现场合并单元的对时方式，接入对应光秒脉冲/光B码对时信号，确认仪器与被测合并单元时间同步状态正常。

测试项目选择：在操作界面勾选需要开展的测试项目，预先设置好所有校验点的电压、电流幅值参数。

启动自动测试：按下启动按键，仪器自动完成升压升流流程，依次完成所有预设校验点的测试，自动记录所有测试数据与波形。

结果导出归档：测试完成后，可直接在仪器端查看角差、比差、延时等测试结果，也可将数据导出至电脑，自动生成标准化的合并单元检定报告。

收尾操作：关闭仪器电源，依次拆除光口、电口测试线缆，盖上光口防尘帽，整理收纳所有测试附件。

五、安全操作注意事项

严禁将仪器的模拟量输出端口接入带电的运行回路，避免高压串入损坏仪器内部精密电路。

操作光口时佩戴好防静电手环，禁止用手直接触碰光模块端面，避免静电击穿光器件或端面沾染油污影响光信号传输。

仪器长期闲置时，需放置在干燥无尘的环境中，每3个月通电开机一次，避免内部精密电子元件受潮老化。

每年定期完成一次计量校准，保证模拟量输出精度、时间同步精度满足智能变电站试验规程的要求。
