变压器铁芯接地电流检测仪使用说明书

一、产品简介

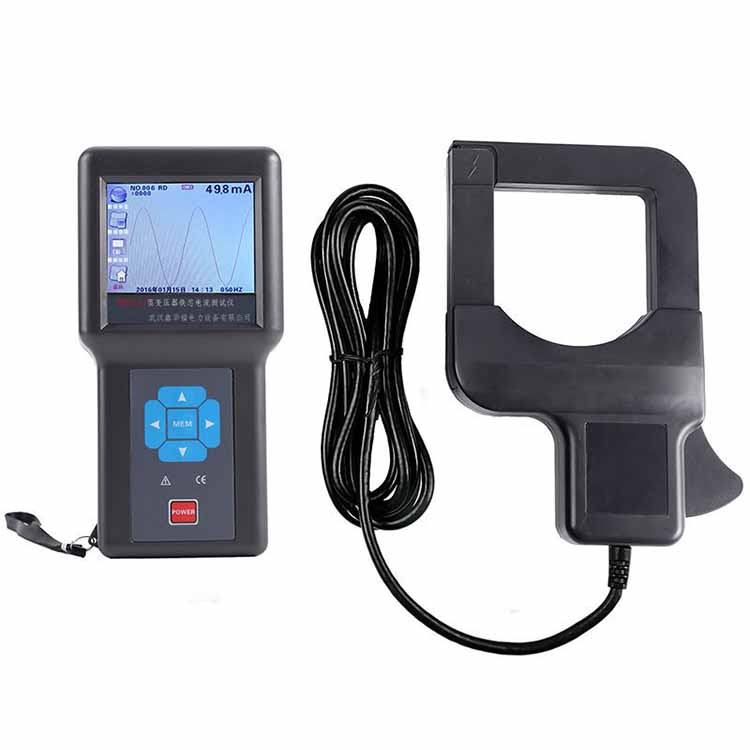

变压器铁芯接地电流检测仪是专为电力系统现场在线测试变压器铁芯接地电流、漏电流定制研发的专用设备，整机由测量主机、高精度电流钳、配套监控软件、专用通讯线等核心部件组成。

电力变压器是电力系统的核心关键电气设备，运行过程中一旦发生故障，会对整个电力系统的安全稳定运行造成严重冲击。正常运行状态下的变压器铁芯要求为单点接地，若出现两点或多点同时接地的异常工况，铁芯与大地之间会形成闭合电流回路，回路中最大电流可达数十安培，极易引发铁芯局部过热，严重时甚至直接烧毁变压器。

本仪器可快速捕捉铁芯接地电流的异常变化，尽早发现变压器内部潜伏性故障，是保障变压器安全运行、支撑日常运维工作的核心工具。产品主要适用于变电站、发电厂，完成变压器、电抗器等电气设备的铁芯与夹件泄漏电流测试，也可广泛应用于电力、通信、气象、铁路、油田、建筑、计量、科研教学、工矿企业等多个领域，完成各类线路或设备的电流、漏电流检测工作。

二、核心产品特点

硬件搭载高速微处理器，配备3.5英寸彩色触摸液晶屏，全智能触摸操作，现场使用便捷高效。

支持实时显示被测电流的瞬时数值与完整波形，直观呈现电流动态变化趋势。

内置FFT快速傅里叶变换、数字滤波等先进信号处理技术，有效屏蔽现场电磁干扰，测试数据精准度大幅提升。

支持自定义报警临界值设定，电流超标时自动触发声光报警指示，及时提示运维人员异常工况。

自带实时日期时钟功能，支持时间参数自定义设置，所有测试数据自动绑定时间戳。

可自定义自动关机时长，无操作时自动断电，有效延长设备续航时间。

支持自定义试品编号，测试数据可与对应设备编号绑定，方便后续台账归档溯源。

配备标准USB通讯接口，可将本地存储的测试数据批量导入电脑，整机可同时存储200组完整的测量数据与对应波形。

电流钳采用特殊合金磁芯，搭载最新磁性屏蔽技术，外界磁场干扰影响极小，抗干扰能力优异，保障常年不间断测量的高精度、高稳定性与高可靠性。

常规款钳口内径为80mm×80mm，可夹持直径φ80mm以下的电缆或接地线，也可夹持96mm×4mm规格的扁钢地线；便携式钳形设计无需断开被测线路，非接触式测量，操作安全快速。

配套监控软件支持在线实时监控与历史数据查询功能，动态显示电流波形，可自定义报警阈值并触发报警指示，支持历史数据读取、查阅、保存、打印全流程操作。

搭载大型图形LCD液晶面板，图形分辨率可达160×160点，显示内容清晰直观。

支持5½位高精度数值显示，搭配模拟条显示、测量趋势图显示，多维度呈现测量状态。

配备三个测量输入端，支持交直流信号自动切换，电流测量全程自动量程切换并自带过载保护。

专属“Preferred measurement”按键，支持任意被测物理量的组态设置，可自定义转换计算规则与对应单位。

内置SURV监测功能，可自动监测并存储测量过程中的最小值、最大值、平均值及对应时间事件记录。

搭载MEM数据存储功能，可批量存储多站点多设备的历史测量数据，无需现场即时导出。

可选配专用大钳口接地电流测试钳，钳口直径可达112mm，适配各种不同宽度的接地扁铁，大幅提升现场操作适配性。

特殊优化的钳形机械结构与专属抗干扰设计，让设备测试灵敏度进一步提升，完全适配复杂强电磁现场作业场景。

最高支持测量电流可达400A，覆盖各类大容量变压器铁芯接地电流的全量程检测需求。

三、技术参数

测量范围：0.1mA~400A

分辨率：0.01mA

钳口规格：常规款80mm×80mm，可选大钳口款112mm

数据存储：可存储200组测量数据+对应波形

通讯接口：标准USB接口

屏幕规格：3.5寸彩色触摸液晶屏，160×160图形分辨率

工作环境温度：-10℃~+50℃

续航时长：满电状态下连续工作不低于6小时

四、现场操作流程

开机自检：长按电源键启动仪器，设备自动完成硬件自检，进入主测量界面后确认时钟、试品编号参数设置正确。

现场接线：将电流钳带红点标识的电流流入侧，夹持在变压器铁芯接地线上，确认钳口完全闭合无杂物缝隙，保证测量精度。

启动测量：在触摸屏上点击【开始测量】按键，仪器实时显示当前接地电流数值、波形与变化趋势。

数据存储：测量完成后点击【保存】，输入对应变压器的试品编号，数据自动存入本地存储单元。

数据导出：通过USB通讯线将仪器与电脑连接，打开配套监控软件，一键导出所有历史数据，完成查询、保存、打印操作。

五、操作注意事项

雷雨天气禁止开展户外测量作业，避免感应雷电损坏仪器或引发人身安全风险。

测量前确认钳口接触面清洁无油污、无锈蚀，闭合后无明显缝隙，避免引入额外测量误差。

若测量数据出现明显异常，需重复测量3次以上确认结果，排除现场瞬时电磁干扰的影响。

长期不使用设备时，需将内部电池取出，存放于干燥通风的环境中，避免设备受潮损坏。
