保护回路矢量分析仪使用说明书

一、产品概述

保护回路矢量分析仪是电力系统继电保护现场校验的专用核心设备，可完成三相电压、电流、相角、频率、功率、功率因数等全量电参数的高精度采集测量，核心特色功能是可智能分析主变差动保护、母线差动保护的CT接线正确性，一旦发现接线错误可直接定位具体错误原因，大幅降低继电保护回路排查的人工成本。

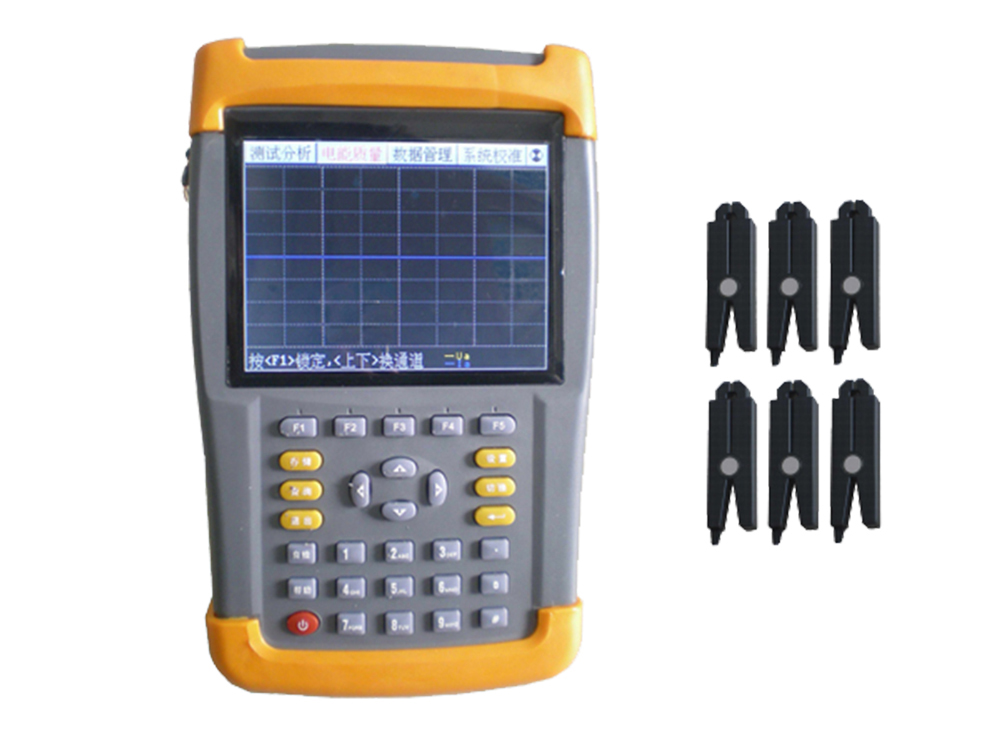

整机采用分体式架构设计，由测量主机与DELL®掌上电脑（PDA）两个独立组件组成：主机搭载高速MCU处理器作为下位机，负责全量电参数的高速同步采集；DELL掌上电脑作为上位机，负责数据运算处理、可视化显示与报告输出，主机与PDA之间通过专用串口完成实时数据通信。

核心功能与特点支持同时测量1至3路交流电压，适配单路、双路、三路等不同电压采集场景

支持同时测量1至3路交流电流，覆盖多回路电流同步校验需求

可精准测量电压间、电流间、电压与电流之间的相位差，相位测量精度满足继电保护校验国标要求

内置高精度频率测量模块，可实时采集回路工频频率数值

支持有功功率、无功功率、视在功率全维度功率参数测量

同步测量各回路功率因数，直观展示回路负载特性

可视化生成六角向量图，直观展示三相回路矢量分布状态

内置主变差动保护专属分析算法，自动完成接线校验并输出完整结论

内置母线差动保护专属分析算法，智能识别接线错误并给出修正方案

测量数据可直接存储为CSV通用格式，无需转换即可用PC端Excel电子表格打开、编辑并生成标准化测试报表

低功耗硬件架构设计，支持3种供电方式：3节LR6（5号）碱性干电池、外部交流电源适配器、3.7V/2100mAH单体可充电锂离子电池（选配），使用普通5号碱性干电池时最长连续工作时间可达40小时

全量程自动量程切换，全程软件校准无机械调节部件，搭载触控屏操作按键，支持SD卡/CF卡大容量移动存储，适配现场海量测试数据归档需求

二、核心技术指标

工作环境条件

仪器正常工作温度范围为0~40℃，相对湿度适用范围为0~95%无冷凝，可适配变电站、发电厂等各类户外、户内现场作业场景。

电源系统参数常规3节LR6（5号）碱性干电池供电：最长连续使用时间可达40小时，无需额外充电即可完成多站连续测试

选配3.7V/2100mAH单体可充电锂离子电池：满电状态下最长连续使用时间可达35小时，满足长时间野外作业需求

配套交流电源适配器：最大输出规格为5.4V/2.4A，可同时为仪器主机供电，或为PDA、主机内置可充电锂电池充电。将主机上的供电拨档开关拨至主机侧，接入交流电源适配器后，仪器自动切换为适配器供电，自动切断内部干电池、锂电池的供电回路，若内置锂电池处于欠电状态，仪器将自动启动充电流程

节能设计：若主机未与PDA联机使用，开机运行一段时间后将自动关机，避免无效电量消耗

三、测量接线规范

1 Y型接线方式

将黑色的Un接线端子夹至被测电压回路的零线上，黄、绿、红三色的U1、U2、U3电压接线端子，依次对应夹至A、B、C三相相线上。 若仅需测量单路电压，将Un接线端子夹至零线，U1接线端子夹至待测相线上即可；若需测量两路电压，将Un接线端子夹至零线，U1、U2接线端子分别夹至两路待测相线上。 电流钳带红点的一侧代表电流的流入方向，黄、绿、红三色的I1、I2、I3电流钳依次夹至A、B、C三相相线上；若仅需测量单路电流，将I1电流钳夹至待测电流回路即可；若需测量两路电流，将I1、I2电流钳分别夹至两路待测电流回路上。

2 △型接线方式

将黑色的Un接线端子夹至B相上，黄色U1电压接线端子夹至A相，红色U3电压接线端子夹至C相，无需接入零线回路。 电流钳带红点的一侧代表电流的流入方向，黄、绿、红三色的I1、I2、I3电流钳依次夹至A、B、C三相相线上，保证所有电流的流入方向统一规范。

四、 完整操作使用方法

4.1 电池安装

打开仪器主机后盖，按照电池仓内标注的正负极极性指示，装入3节LR6（5号）碱性干电池；若选装了3.7V/2100mAH单体可充电锂离子电池，将锂电池插头插入电池仓内的两芯专用插座，插装时注意接口方向，方向错误时无法插入，请勿暴力插拔损坏接口。电池安装完成后，盖好电池仓锁紧扣，防止现场作业时电池脱落。

4.2 开机操作

确认电池安装到位后，长按主机电源开关约0.5秒，主机完成上电启动，此时主机电源指示灯常亮，仪器正常运行后，电源指示灯切换为每2秒闪烁一次的状态，代表整机运行正常。 若使用交流电源适配器供电，且充电开关拨至主机侧，接入适配器后主机将自动开机，正常运行后电源指示灯保持2秒闪烁一次的状态；若主机已接入可充电锂离子电池，仪器将自动检测电池电量，欠电时自动启动充电流程。

4.3 关机操作

仪器正常运行状态下，长按主机电源开关约1秒，主机将完成关机流程，电源指示灯完全熄灭。 ⚠️ 注意：当仪器由交流电源适配器供电时，开机状态下按下电源开关无法执行关机操作，属于硬件保护设计，避免供电状态下误关机丢失测试数据。

4.4 电池充电操作

当PDA弹出低电量提示（详细说明可查阅配套PDA使用手册），需及时为PDA补充电量：将主机上的充电开关拨至PDA侧，插入直流适配器连接交流电源，PDA屏幕将自动显示正在充电状态。 若主机选配了锂离子电池，当PDA端测量程序显示主机电池电量低于20%时，需及时为锂电池充电：将主机上的充电开关拨至主机侧，接入交流电源适配器，此时主机电源指示灯保持常亮状态，代表正在充电；电池完全充满后，主机电源指示灯切换为运行状态的2秒闪烁一次模式，代表充电流程结束。

五、界面操作术语说明

本说明书中，用【 】符号界定的词语，代表测量程序中的实体按键、软件界面上的触控按键，例如【测量】即指代软件界面上的测量功能按键；带有阴影背景的文字，指代程序界面上显示的静态功能标题文字，例如绕组参数测量即指代程序界面上显示的“绕组参数测量”功能模块标题。

六、快捷操作指南

确认仪器主机电池安装到位，完成开机，电源指示灯进入2秒闪烁的正常运行状态

根据现场被测回路的接线类型，按照Y型或△型接线规范，完成电压线、电流钳的全部接线，确认所有连接点接触牢固

启动PDA端的保护回路矢量分析仪专用测量软件，确认主机与PDA之间的串口通信连接正常

若主机与PDA为预装组合状态，系统将自动完成串口通信配对，直接点击软件界面的【伏安相位测量】图标，即可进入基础电参数测量界面，开始同步采集三相全量电参数

完成基础参数测量后，可直接进入主变差动保护分析、母线差动保护分析模块，导入实时采集的矢量数据，一键生成接线校验结论与测试报告
