真空度测试仪使用说明书

一、序言

根据全国高压开关设备标准化技术委员会制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》规范要求，真空灭弧室的内部气体压力测量、允许储存期检查是高压开关设备生产、使用单位的必做试验项目，标准明确规定灭弧室允许储存期为20年，正常工作状态下内部气体压力需低于6.6×10⁻²Pa。

传统工频耐压法仅能识别真空度严重劣化的灭弧室，当真空度劣化至10⁻²~10⁻¹Pa区间时，灭弧室击穿电压仍未明显下降，但实际性能已不符合安全运行要求，极易引发开关分断故障。本款真空度测试仪是在ED0304A型基础上，结合现场一线使用反馈迭代升级的新一代产品，测试精度、运行稳定性、智能化程度均大幅提升。

仪器搭载新型励磁线圈，采用磁控放电法完成灭弧室真空度检测，全程无需拆卸灭弧室，搭配微机同步控制与高精度数据采集处理技术，现场测试灵敏度可达10⁻⁵Pa。整机操作简便、携带便捷，广泛适配电力、钢铁、石化、纺织、煤炭、铁路等所有使用真空开关的行业场景，是真空灭弧室性能校验的核心实用检测设备。

二、仪器测试原理

测试时将灭弧室两触头拉开至指定开距，向灭弧室施加脉冲高压；将新型电磁线圈从侧面包裹在灭弧室外侧，向线圈同步施加磁场电压，在灭弧室内部生成与高压脉冲完全同步的脉冲磁场。在强电场与脉冲磁场的共同作用下，灭弧室内的残余电子沿螺旋轨迹运动，与管内残余气体分子发生碰撞电离，最终生成的离子电流大小与管内残余气体密度（即真空度数值）呈严格的线性比例关系。

不同型号的真空灭弧室因结构尺寸差异，在同等触头开距、同等真空度、同等电场与磁场条件下，生成的离子电流数值各不相同。仪器出厂前已通过大量标定实验，预存了各类主流管型的“离子电流-真空度”对应关系曲线，现场测试时采集到离子电流数值后，即可通过匹配对应管型的标定曲线，直接精准计算出被测灭弧室的实时真空度。

传统磁控放电测试需要将灭弧室从断路器上完全卸下，放入专用螺旋线圈内才能完成测试，重装后还需重新调整机械参数，工作量大且需要专业人员操作。本仪器采用的侧包式新型励磁线圈，无需拆卸灭弧室即可完成测试，搭配单片微机同步控制与高速数据采集处理技术，从根本上提升了现场测试的灵敏度与便捷性。

三、操作使用方法

1. 面板与接线说明

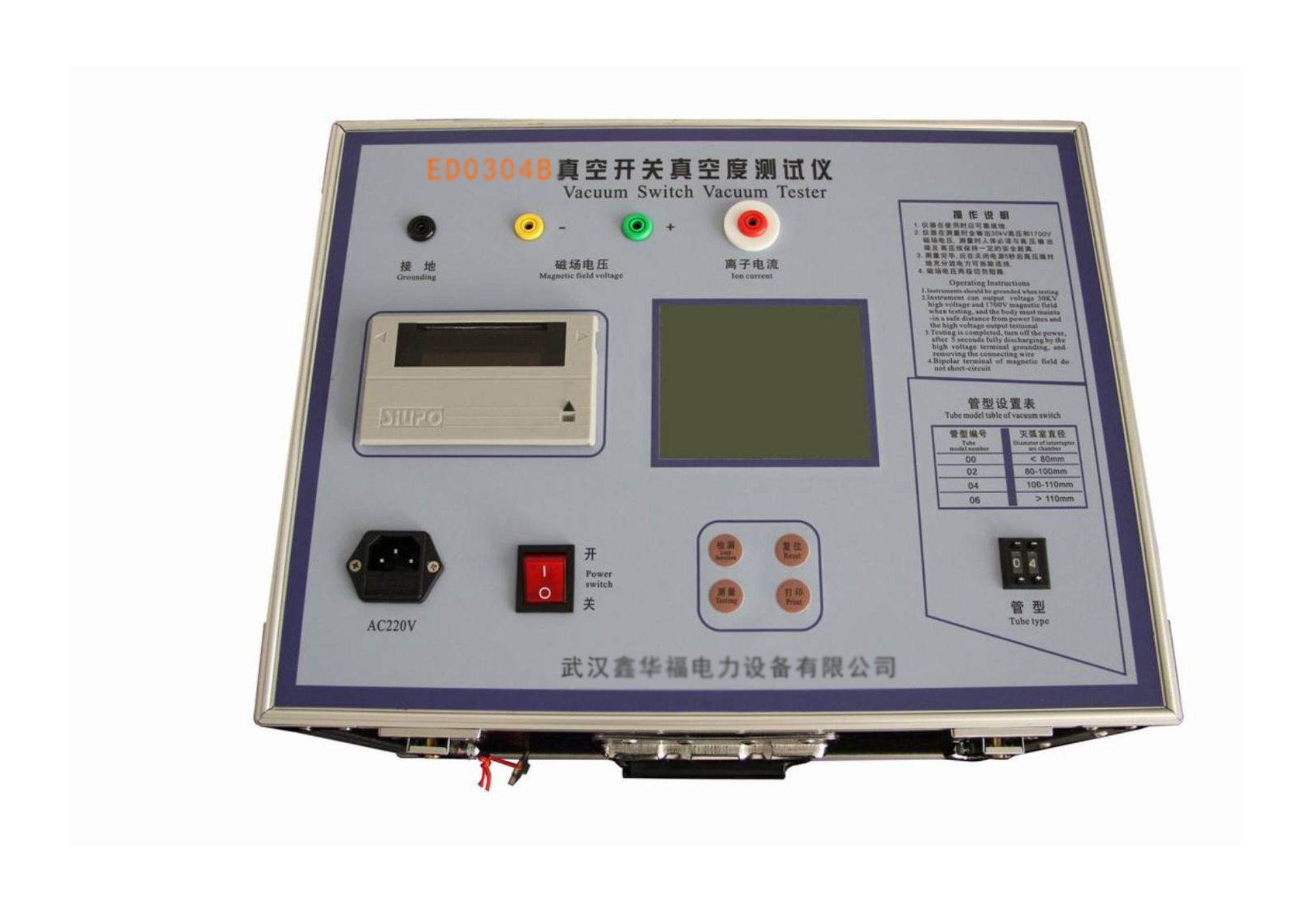

仪器面板设置独立功能按键：检漏键用于对真空管真空度进行初步筛查，快速识别严重泄漏的灭弧室；测量键用于输出高压与同步电磁场，完成真空度定量精准测试。 仪器侧面配置专属接口：高压输出端子通过专用高压线连接至真空管的一侧触头；离子电流输入端连接至真空管的另一侧触头；磁场电压两个输出端对应连接至励磁线圈的两个接线端子；接地端必须可靠连接至接地网，完成仪器外壳保护接地。 面板上的管型输入拨码开关用于选择被测灭弧室的对应管型，管型以灭弧室外壳直径为准，带金属外罩的灭弧室以外罩的实际外径判定。

2. 管型选择规则

根据灭弧室外径尺寸，通过拨码开关选择对应管型：

灭弧室管径小于80mm，选择00号管型

灭弧室管径大于80mm且小于100mm，选择02号管型

灭弧室管径大于100mm且小于110mm，选择04号管型

灭弧室管径大于110mm，选择06号管型

3. 检漏预处理

正式定量测试前必须先完成检漏步骤：测试前需将真空管外表面擦拭干净并充分烘干，避免表面污渍、水汽引入测试误差。检漏过程中若判定真空管已严重泄漏，可直接判定不合格，无需进入后续定量测试流程；检漏结果合格的灭弧室，再开展真空度定量测试。

4. 定量测试操作

确认所有接线连接牢固、接地可靠后，按下测试键，仪器首先同步显示实时电场电压与磁场电压，自动进入充电流程。当两项电压达到预设阈值后，仪器自动将电场电压、磁场电压同步施加至真空管与励磁线圈，同时自动启动内置测试分析程序，完成数据采集与运算后直接显示被测真空管的真空度结果，测试结束后仪器会自动对内部储能电容完成放电。 结果显示规则说明：仪器显示的“3.26E-4Pa”即代表3.26×10⁻⁴Pa；仪器最小测量值为1.06×10⁻⁵Pa，若被测真空管真空度优于该数值，仪器仍显示1.06×10⁻⁵Pa，对应真空断路器的真空泡性能完好，记录结果时可标注为＜10⁻⁵Pa；若测试结果大于6.6×10⁻²Pa，直接判定该真空泡性能不合格。

重复测试注意事项：对同一真空管进行多次测试时，相邻两次测试的时间间隔不得少于10分钟。完成前一次测试后必须关闭仪器电源，将离子电流线夹与高压输出端线夹短接，彻底消除残存高压后再开展下一次测试，避免管内被电离的气体未恢复至正常状态，导致测试结果失真。

5. 测试后消弧放电操作

测试全部完成后，先按下检漏键执行检漏流程，将磁场电压降至安全值，动作完成后按下复位键再关闭仪器电源。随后将高压输出端的大夹子直接对地放电，或使用专用放电棒轻碰高压夹夹持的真空管端，也可将离子电流夹与高压端线夹直接短接，彻底消除残余高电压与测试过程中产生的静电，避免后续接线操作发生触电风险。

四、允许储存期计算方法

按照JB8738—1998标准要求，灭弧室允许储存期测试需按以下步骤执行：首次用本仪器测量灭弧室内部气体压力，记录数值P1（单位Pa）；静置不少于7天后，再次用同一仪器测量该灭弧室的内部气体压力，记录数值P2（单位Pa），通过公式即可计算出该灭弧室的允许剩余储存期T（单位年），以此判定库存灭弧室的剩余可用寿命。
