智能型直流高压发生器使用说明书

一、产品应用范围

本设备主要面向电力部门、工矿、冶金、钢铁等企业动力部门，可对氧化锌避雷器、电力电缆、变压器、断路器、发电机等各类高压电气设备，开展直流耐压试验、直流泄漏电流试验，是高压电气绝缘性能校验的核心专用设备。

二、核心技术特点

搭载AIPWM技术，修正传统PWM技术的线性度偏差，整机测试精度大幅提升，纹波系数≤0.2%。

采用AI技术设定过压、过流保护，替代传统数字拨盘开关，解决了仅能设定电压值、无法设定电流值、电压漂移的问题，保护设定误差≤0.2%。

保留手动0.75UDC1mA功能的基础上，新增AI全自动氧化锌避雷器、油浸式变压器专属测量功能，测试精度≤0.2%。

全量程平滑调压，电压调节精度≤0.2%，稳定度≤0.2%，电压电流综合误差≤0.2%±1个字。

支持总时间T1、分段计时T2双计时模式，可在任意电压、电流节点触发打印，无需固定等待测试结束。

内置万年历实时时钟功能，所有输出的试验报告自动附带准确的时间、日期标识，彻底规避手写报告的人为误差。

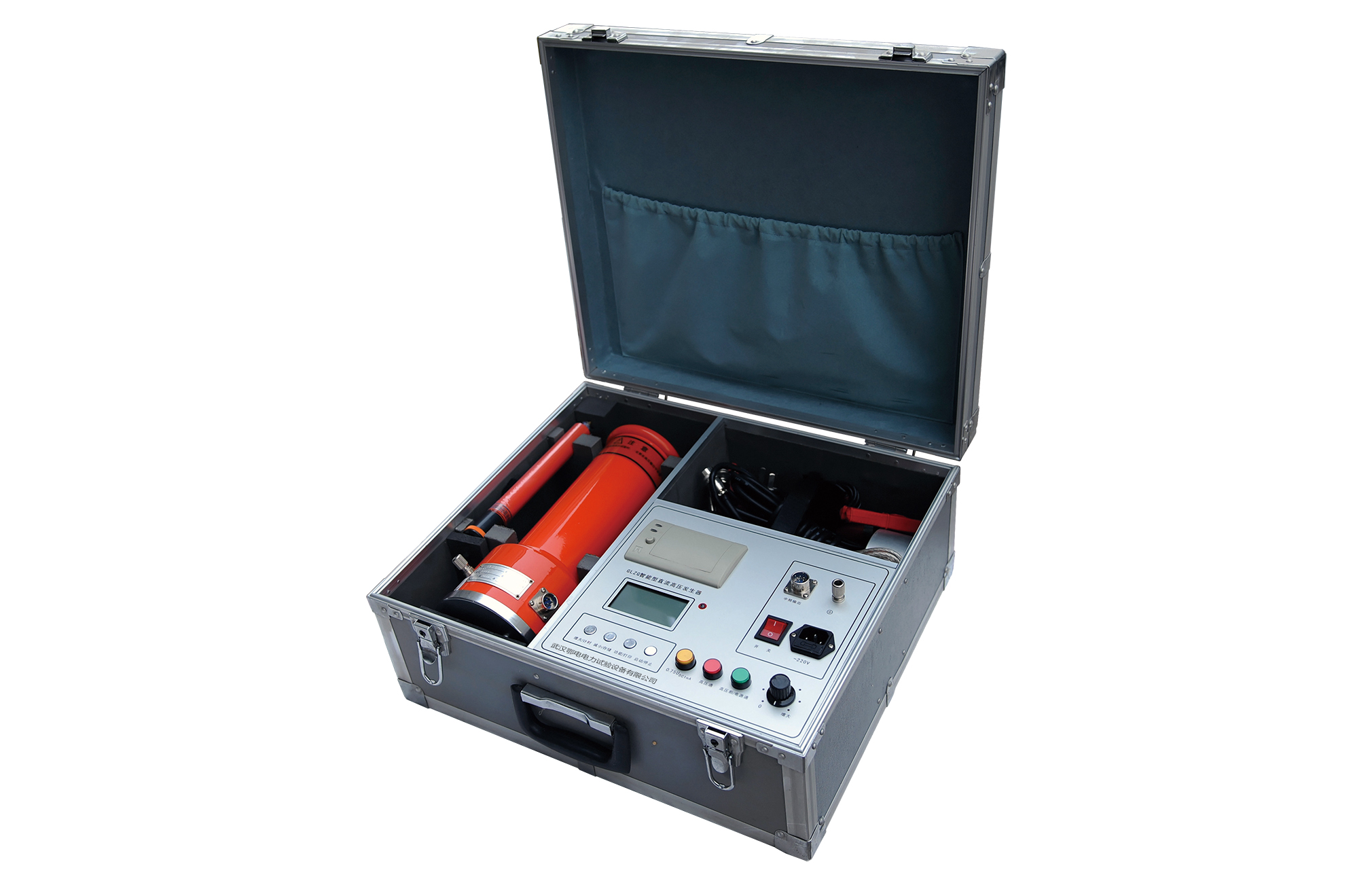

整机采用便携式工程机箱，结构紧凑，携带便捷，适配实验室、户外现场多场景作业。

三、手动模式操作流程

接线连接：中频输出接口①与倍压筒可靠连接（40KV一体机无需此步骤）；接地端子②与倍压筒接地端、试品接地端单点共地后，再接入接地网，严禁接地线串联；电源线接入电源输入插座④，插座内置专用保险管，40KV一体机支持交直流双供电。

开机准备：打开电源开关③，确认电压调节电位器⑤已逆时针完全回零，设备自带电子零位保护功能，未回零无法启动升压。

保护参数设置：按功能/打印键⑩移动光标至⑬，按启动/停止键⑨进入设置界面；将光标移至电压(U)或电流(I)选项，按启动/停止键⑨选定；将光标移至过压、过流预置数值位置，通过增大⑪、减小⑫键修改参数，确认后按启动/停止键⑨完成设定。

升压测试：将光标移至“确定”选项，按启动/停止键⑨启动高压，高压通指示灯⑦红灯点亮；顺时针缓慢旋转电压调节电位器⑤平稳升压，测试过程中可随时按功能/打印键⑩，在当前任意电压、电流数值下触发打印。

计时与专项测试：按增大/计时⑫键启动分段计时T2，再次按下即可停止计时，支持循环多次分段计时；按下黄色带灯按钮⑧，可直接触发氧化锌避雷器0.75UDC-1mA快速测量功能。

测试结束：测试完成后将电位器逆时针回零，按启动/停止键⑨即可退出当前测试流程。

四、全自动氧化锌避雷器测试操作（适配10KV-35KV）

接线方式与手动模式的接地、供电接线要求完全一致。

按功能/打印键⑩将光标移动至⑭，按启动/停止键⑨启动测试流程。

液晶界面默认选中“是”自动升压选项，直接按启动/停止键⑨即可启动全自动测试；如需中途退出，将光标移至“否”选项后按启动/停止键⑨即可终止流程。

测试完成后，按功能/打印键⑩可直接输出标准化氧化锌避雷器测试报告；按减小/储存键⑪，通过增大⑪、减小⑫键选择存储编号，按启动/停止键⑨即可完成测试数据本地保存。

五、全自动油浸式变压器测试操作

接线方式与手动模式的接地、供电接线要求完全一致。

按功能/打印键⑩将光标移动至⑮，通过增大⑪、减小⑫键选择对应变压器的电压等级，按启动/停止键⑨确认。

液晶界面选中“是”自动升压选项，按启动/停止键⑨启动全自动测试，设备将按照预设标准流程完成耐压、泄漏电流全项目测试。

测试完成后，按功能/打印键⑩可直接输出油浸式变压器专属测试报告；按减小/储存键⑪，选择对应存储编号后按启动/停止键⑨，即可将测试结果存入本地数据库。

六、历史数据查看功能操作

按功能/打印键⑩将光标移动至⑯，按启动/停止键⑨进入数据查看界面，整机最多可存储200条历史测试结果。

通过增大⑪、减小⑫键选择对应存储编号，按启动/停止键⑨即可调取该编号下的测试数据；若编号无存储内容，液晶将显示空白或对应提示图标。

调取数据后按功能/打印键⑩，可直接打印该条历史测试报告；操作完成后按启动/停止键⑨即可退出查看界面。

七、安全操作注意事项

测试过程中遇到紧急情况，可直接按下高压通/高压断⑥按键，或按下启动/停止键⑨，瞬间切断高压输出，保障人员与试品安全。
