电缆故障测试仪使用说明书

一、产品概述

本款电缆故障测试仪是专为工业级电力行业场景研发的专业检测设备，依托工控嵌入式计算机平台系统、网络服务业务与USB通信技术，彻底突破了传统电缆故障测试仪的功能局限，大幅提升了设备使用价值与复杂现场的操作便捷性，尤其针对日益增多的地埋电缆故障，提供了多场景适配的专属测试方案。

整套设备完全符合中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，生产资质遵循中华人民共和国制造计量器具许可证陕制00000548号要求，是国家电网、南方电网的合格供应商配套产品。

整套测试系统由系统主机、故障定位仪和电缆路径仪三部分组成，可完成电力电缆各类故障测试、电缆路径寻测、电缆埋设深度检测，同时也支持铁路机场信号控制电缆、路灯电缆的故障精准定位工作。

二、核心产品特性

国内率先采用工控嵌入式计算机平台系统，搭载全电脑XP系统操作平台，集成专属电缆故障测试软件，操作逻辑贴合常规电脑使用习惯，上手门槛低。

配备12.1英寸高亮大屏幕，支持触控鼠标操作，强光下也能清晰显示内容；内置锂电供电，完全适配户外无市电的现场测试场景；整机采用工程铝合金机箱，防震防潮性能优异，极端环境下运行稳定性极强。

搭载高性能USB通信接口，信号采集稳定可靠；主机可自动适配最低6.25MHz、最高100MHz共八种采样频率，支持自适应脉宽调节，可满足不同长度电缆的测试需求，大幅降低粗测误差，提升整体测试精度。

配套软件支持波形任意压缩、扩展，同屏可随机显示两个标准波形供用户对比分析；双游标移动精度可达0.15米，进一步压缩测试误差，定位结果更精准。

主机自带WIFI接收功能，搭配专用3G软件可实现专家远程现场实时测试技术服务，支持专家远程操控用户主机；配套安卓版手机测试软件，随时随地为现场测试人员提供波形分析与技术指导，大幅降低现场疑难故障的处理难度（该功能为选配项）。

系统内置海量现场波形库与实物接线图，既方便现场测试时快速比对参考，也可作为日常操作学习的参考素材，测试完成后可自动生成标准化测试报告，省去手动整理的繁琐步骤。

核心精确定点模块可直接数字显示测试者与故障点的实时距离，搭载专属静噪技术，是国内同类定点技术的创新升级，能快速准确锁定电缆故障位置，最大限度缩短停电时长，减少供电损失。

高压放电部分采用国内领先的8.4kg高频高压电源，彻底替代传统65kg的笨重试验变压器与操作箱，适用场景更广，真正实现了高压测试部分的综合轻便化，大幅降低现场搬运的体力负担。

三、测试仪核心技术指标

适配范围：可测试35KV以下不同电压等级、不同截面、不同介质及各类材质电力电缆的全类型故障，包含开路、短路、低阻、高阻泄漏、高阻闪络性故障。

兼容场景：支持铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障测试。

附加功能：可测量任意已知长度电缆中的电波传播速度，为后续同类型电缆测试校准参数。

路径检测：可完成电力电缆埋设路径寻测、埋设深度测量。

显示配置：12.1英寸工业级液晶屏，搭载XP操作平台，内置8G固定存储空间。

测试方法：支持低压脉冲法、冲闪电流法、直闪电流法三种主流测试模式。

操作方式：触控鼠标全操作，无需外接额外键鼠设备。

测试距离：最大测试距离不小于60km，最短测试盲区控制在0-5米，部分工况可实现无盲区测试。

精度指标：精确定点误差±0.2m，整机系统误差小于±1%；软件游标分辨率可达0.10米。

采样频率：覆盖6.25MHz、12.5MHz、25MHz、50MHz、100MHz共五档可调。

供电参数：AC 220V±10%工况下功耗不大于15W，DC 12V（7AH）锂电工况下功耗不大于20W。

续航与环境：内置电池可连续使用6小时左右，主机重量7kg，外形尺寸180mm×300mm×400mm，工作环境温度-20℃～+40℃，相对湿度80%。

四、路径仪技术指标

信号频率：输出15KHz正弦波信号，抗干扰能力强。

输出功率：Pomax≥100W，长距离电缆信号传输稳定。

输出阻抗：Zo=Zc（电缆特性阻抗），信号匹配度高。

震荡方式：断续式震荡，降低周边环境电磁干扰。

设备参数：主机重量9.8kg，外形尺寸180mm×300mm×400mm。

环境适配：工作环境温度-10℃～+40℃，相对湿度RH≤85%（25℃）。

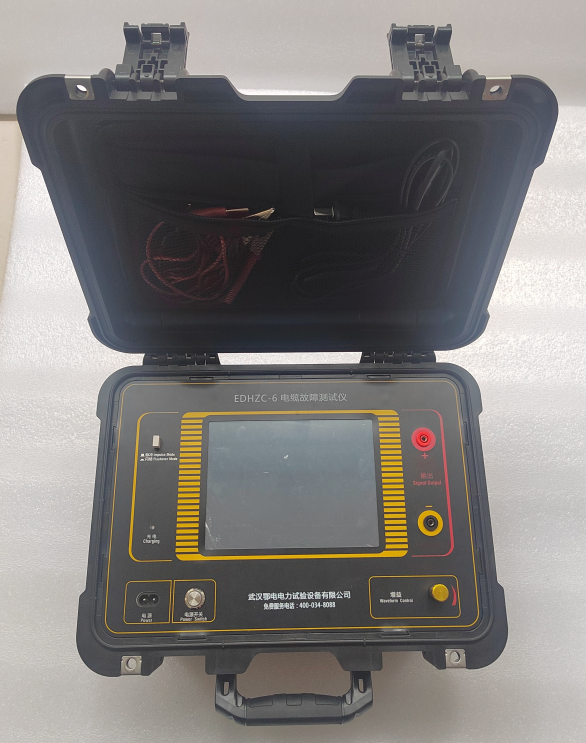

五、仪器面板功能说明

电源适配器充电插座：本仪器使用50Hz、220V交流适配器转换为12V供电，电池完全充满需要6小时，充电时请使用原厂配套适配器。

仪器状态指示灯：电源指示：单色二极管，开机正常工作时红灯常亮。

欠压指示：红色二极管，电池电量不足时红灯点亮，同时伴随报警声响；主机提示欠压时请先关机，插入220V适配器充电30秒后再开机使用，避免强制低电运行损坏元件。

脉冲指示：绿色二极管，开机后绿灯常亮，代表设备处于脉冲法测试工作状态。

闪冲指示：红色二极管，选择闪络测试法并点击采样键后，红灯点亮，提示设备正在执行闪络测试流程。

输出插座：采用BNC－50KY（Q9）标准插座，用于输出电缆故障测试的专用信号，接线时需插紧避免接触不良。

输出振幅调节旋钮：用于调节输入、输出脉冲的幅度大小，使用时需根据屏幕显示波形实时调整。幅度过小会导致脉冲反射信号极弱，甚至无法完成采样；幅度过大会造成反射脉冲相互粘连，与基线无交点，甚至基准线会变成斜线。常规操作建议采样前将输入振幅旋钮旋转至1/3左右，再根据采样波形的实际大小微调后重新采样。

程序开关：打开该开关即可启动主机进入工作界面，关机时请严格按照Windows XP系统的标准提示流程操作，禁止直接拨动该开关强制关机，避免程序崩溃、测试数据丢失。

显示屏：12.1英寸工业级液晶显示屏，非触控区域禁止用力按压，使用右下角的触控鼠标完成全部操作；严禁在显示屏上放置重物或挤压，避免屏幕碎裂损坏。

复位键：测试主板程序的刷新复位按键，每次开机后按一次该键，脉冲指示灯闪灭一次，测试程序即可进入就绪工作状态。测试过程中如果出现端口错误提示，请先退出测试程序，按下复位键刷新程序后，再重新进入测试流程。

USB接口：可外接电脑完成测试波形、测试数据的后续处理、存储、波形分析与打印工作，也可插入移动上网卡收发邮件，为现场远程技术服务提供网络支持。

触控鼠标：操作逻辑与常规笔记本电脑触控板一致，可完成系统全功能操作。

六、基础操作安全规范

测试前必须确认被测电缆已完全断电，充分放电后再连接测试接线，严禁在电缆带高压的状态下直接接入设备。

高压测试环节必须划定安全警戒区，配备绝缘防护装备，无关人员严禁进入测试区域，避免触电风险。

设备存放需置于干燥通风、无腐蚀性气体的环境中，远离强磁场、强电场设备，避免精密元件受干扰导致测试精度偏移。
