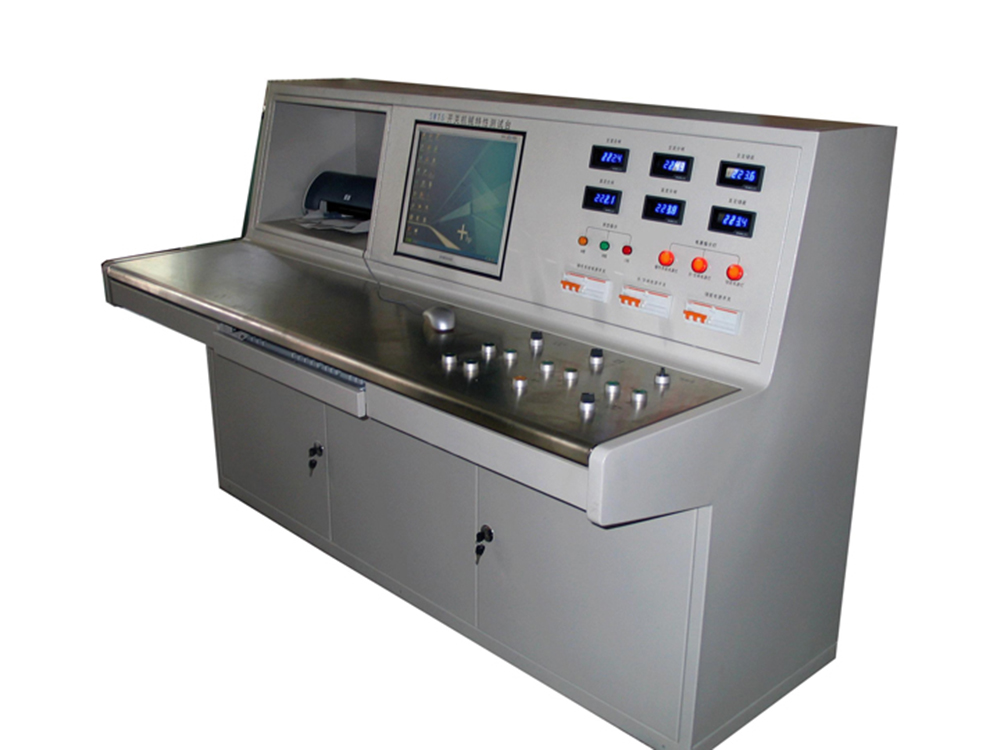

全自动断路器磨合试验台使用说明书

一、产品概述

高压断路器出厂前必须经过规范磨合工序，才能保障整机具备稳定可靠的机械特性。开关设备磨合是指在零部件组装为成品后，通过足量空载分合操作，依靠部件间的作用力与摩擦作用，去除加工残留毛刺、修正部件形位误差，最终实现设计工况下各零部件的最优配合状态，这一工艺理念已成为国内外主流开关制造企业的共识。

本款全自动断路器磨合试验台以计算机为控制核心，替代传统时间继电器控制方案，可精准管控最多五台断路器的通电时序与电源参数，大幅提升控制精度。设备可实时采集测量断路器核心技术参数，全程跟踪测试过程中参数的动态变化，自动归档关键数据，为断路器机械性能的精准判定提供完整依据。同时设备可精准识别测试过程中的各类异常工况，包括拒分、拒合、辅助触点转换不到位、断路器接线错误等，触发异常时立即启动语音+图像双重报警，同步切断电源，有效保护分合闸线圈不被烧毁，所有拒分、拒合、手动停机的事件次数都会自动存档，方便后续追溯查询。

二、核心技术参数

电磁机构配套电源：直流合闸电源输出范围0—250V、300A，支持手动连续可调；直流分闸电源输出范围0—264V、30A，支持手动连续可调

弹簧机构配套电源：交直流储能电源输出范围0-250V、10A，支持手动连续可调；交直流合闸电源输出范围0-250V、10A，支持手动连续可调；交直流分闸电源输出范围0-264V、10A，支持手动连续可调

常规适用温湿度范围：温度-10℃~55℃，相对湿度＜80%RH

储能、合闸、分闸三路电源均配置独立通断控制回路，对应状态指示灯清晰显示；整机配备主副两套备用电源，单路电源故障时可无缝切换，避免磨合作业中途中断

整机工作电源：380VAC±10% 50Hz，整机电源总容量8KVA

标准使用环境：环境温度0℃~40℃，环境湿度小于80%RH，设备周边无腐蚀性气体、化学沉积粉尘、易燃易爆介质，输入电源必须配备可靠接地地线。

三、整机功能说明

高压开关在生产装配全流程中，都需要完成机械磨合工序，保障每一台开关的机械特性达标。本试验台采用PLC搭配触摸屏的主流控制架构，可根据预设参数自动完成负荷开关、断路器的合闸、分闸、接地等全系列磨合操作测试，适配不同类型开关的磨合需求。

3.1 分品类磨合适配规则

断路器磨合：环网柜断路器自带电动操作机构时，直接接入电操机构即可开展寿命磨合试验；断路器无内置电操机构时，可通过配套外部工装设备驱动储能机构，搭配气动装置完成合分闸操作。

负荷开关磨合：所有类型的负荷开关机构均可通过配套外部工装设备驱动，完成全流程磨合操作。

3.2 整机结构配置

整机结构包含2个电气操作磨合回路、2个开关外部工装操作回路，配套德赛操作工装机构，其中包含1套断路器专用操作工装、2套负荷开关专用操作工装，完全覆盖常规环网柜全品类开关的磨合需求。

四、硬件配置明细

人机交互触摸屏：采用不小于7英寸的主流品牌工业触摸屏，分辨率不低于1024×768，所有控制指令输入、设备运行状态信息展示均通过该界面完成。

主控制器PLC：选用西门子、三菱等一线品牌工业PLC，输入输出端子预留10%冗余量，支持与触摸屏通讯、全回路电源与辅助回路控制，同时可对接生产管理系统完成数据交互。

可调交流电源：采用0-250VAC输出规格，由3KVA电动调压器搭配电压采集负反馈控制单元构成，为负荷开关合分闸操作提供稳定电源，可满足110V、220V全电压等级下的高低压磨合试验需求。

可调直流电源：采用0-300VDC输出规格，通过PLC-DA模块精准控制电压解调，搭配电压采集负反馈控制单元，为开关合分闸操作提供稳定直流电源，覆盖24V、48V、110V、220V全电压等级的高低压磨合试验场景。

隔离保护回路：针对辅助开关二次线检测回路做隔离设计，完全屏蔽外界冲击电压，保护PLC核心控制器不受干扰损坏。

控制回路：由全套低压电器元件搭建，完整实现PLC控制指令的执行、运行状态反馈、过载故障保护等全流程功能。

通用备用电动操作工装：针对部分无内置电动操作机构、仅支持手动操作的开关，提供备用电动操作工装，通过快接端子快速接线即可投入使用，无需额外改造开关本体。

断路器专用操作工装：储能部分采用单向转动减速电机，输出接口为六角套筒；合闸、分闸操作通过气缸推动手动操作按钮实现；位置状态通过光电开关实时检测储能到位、合闸、分闸信号；工装支持单机移动或滑轨前后移动两种固定方式，适配不同安装场景。

负荷开关专用操作工装：隔离合分闸动作通过直线气缸带动齿条驱动操作杆旋转90度实现，接地合分闸动作采用相同驱动逻辑；隔离与接地操作设置机械互锁，同一时间仅允许其中一个动作执行，操作头的移入顶出由独立气缸驱动；工装同样支持单机移动或滑轨前后移动两种固定方式。

五、操作界面功能说明

设备支持多回路并行作业，两个磨合工位共用同一操作界面，可同时开展两台设备的磨合检验，也可单工位独立运行，以磨合回路一为例，界面核心功能如下：

电源选择与调整：界面实时显示设备采集的实际输出电压值，支持手动升压、降压微调；同时设置额定电压快速选择按钮，覆盖220V/110V、AC/DC、直流24V/48V，以及120%/110%/100%/85%/70%/65%等全系列电压规格，选中选项后按钮由蓝色变为红色，设备自动按比例调整输出电压至目标值。

磨合顺序可选配置：内置6种预设磨合逻辑，分别为隔离合<—>隔离分、接地合<—>接地分、欧柜隔离开关合—分—地—分—合（两工位隔离开关自动取消接地操作）、欧柜断路器合—分、欧柜负荷开关合—分—地—分—合（两工位负荷开关自动取消接地操作）、欧柜组合电器合—分—地—分—合，可直接一键选择对应开关类型的磨合流程。

开关位置状态实时显示：通过航空插接口采集开关本体的位置信号，实时同步展示隔离开关、接地开关的合闸、分闸状态，状态异常时界面自动高亮提示。

自动磨合项目可选配置：支持额定电压100%下的合闸、分闸操作，额定电压110%下的合闸操作，额定电压120%下的分闸操作，额定电压85%下的合闸操作，额定电压65%下的分闸操作；同时支持电机操作电压自定义设置，覆盖额定100%、最高110%、最低85%三个档位的电机工况磨合。

核心操作按钮：设置开始、停止、复位、清零四个功能按键。按下开始键前必须满足7项前置条件：开关设备就位且所有位置状态指示正常、电源电压选择完成且输出显示正常、磨合顺序已选定、自动磨合项目已配置、磨合次数已设置且不为零、所有参数设置正确、设备无完成或故障状态；运行过程中按下停止键可立即终止磨合流程；出现故障报警时按下复位键可清除故障状态；按下清零键可将当前磨合次数计数清零。

磨合周期自定义设置：支持自定义设置各工位的停留时间，即自动磨合状态下开关在对应位置的保持时长；同时设置电机连续运行保护时间，该参数设置值需比电机单工位最长运行时间大1秒，当电机运行时长超过设定值时，设备判定为电机堵转故障，立即切断电源停止运行并触发故障报警。

六、标准磨合操作步骤

固定待磨合开关及配套操作工装，确认工装与开关本体连接牢固无松动。

连接电动操作机构与试验台的操作连线，确认所有快接端子插紧到位。

在操作界面选择对应电源类型，确认界面显示的实际输出电压与设定值一致。

切换至手动操作模式，依次完成开关合闸、分闸、隔离合闸、隔离分闸的单步操作。

核对触摸屏界面的开关位置状态指示，确认所有状态反馈与实际工况完全一致，状态显示异常时严禁启动自动运行。

完成所有磨合运行参数设置，确认所有自动运行前置条件全部满足。

按下运行按键，设备启动全自动磨合流程。

磨合过程中可随时按下停止按键，终止自动运行流程。

磨合全部完成或触发故障报警时，设备自动停止运行，待确认所有回路断电后，拆除试验连线取下已完成磨合的开关。
