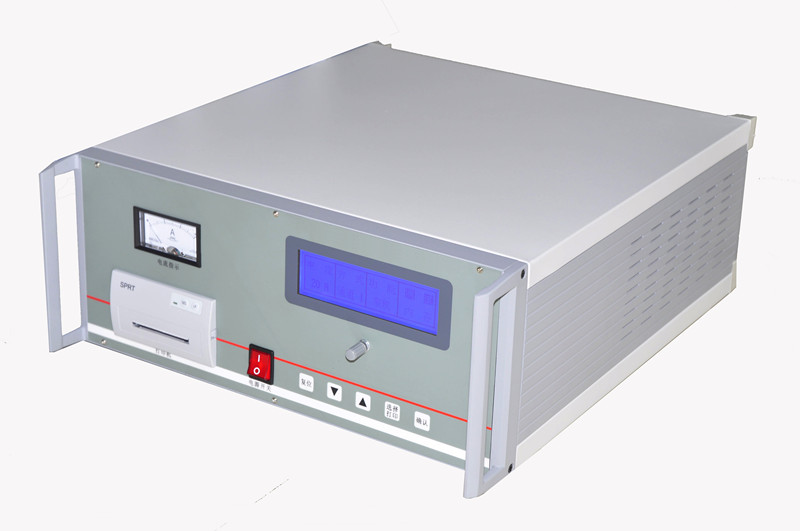

变压器温升直阻测试仪使用说明书

一、产品概述

本款变压器温升直阻测试仪是严格遵循DL/T845.3-2004标准研发的专用试验设备，是变压器制造半成品/成品出厂试验、安装、大修、分接开关调整后交接试验，以及电力系统预防性试验的必用核心仪器。

它可精准检测绕组接头焊接质量、绕组匝间短路情况，校验电压分接开关各档位接触状态、分接开关实际位置与指示位置的一致性，排查引出线断裂、多股并绕导线断股等隐患，彻底解决传统电桥法、压降法测量感性负载直流电阻费时费力的痛点，大幅缩短测试时长、降低试验人员工作负担，是变压器绕组及大功率电感设备直流电阻测量的理想设备。

二、产品通用别称

本产品在行业内通用别名包括：直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪。

三、核心技术特点

仪器输出电流大，输出电压最高可达40V，大幅加快感性负载的充电速度，显著缩短测试等待时长。

支持双通道同步测量，可同时获取变压器高低压侧绕组的电阻值，提升多绕组测试的工作效率。

内置完善的硬件保护电路，整机运行可靠性强，可适配复杂的现场试验环境。

采用卧式机箱结构，操作面板布局贴合变压器厂车间作业习惯，现场操作便捷顺手。

搭载音响放电报警功能，放电状态指示清晰明确，从操作层面减少人员误触碰带电绕组的风险。

自带定时打印输出功能，可按设定间隔自动记录、打印数据，完全满足变压器温升曲线试验的连续数据采集需求。

四、仪器核心参数

输出电流档位：40A机型支持40A、20A、10A、5A四档电流；20A机型支持20A、10A、5A、2.5A四档电流

测试覆盖范围：40A档位对应50μΩ～1Ω，20A档位对应100μΩ～2Ω，10A档位对应500μΩ～4Ω，5A档位对应1mΩ～8Ω，2.5A档位对应2mΩ～16Ω

最小分辨率：可达0.1μΩ，可捕捉极微小的电阻差异

测试精度：0.2级，测量数据精准可靠

整机外形尺寸：420×500×180mm，便携性强

工作环境温度：-20℃～40℃，适配户外低温、高温多种现场场景

工作环境湿度：＜80%RH，无结露，避免内部电路受潮短路

供电电源：AC220V±10%，50Hz常规市电即可供电运行

五、测量前准备工作

先将电源线与仪器可靠连接，再将仪器接地端子通过专用接地线接入独立接地网，保证接地连接牢固，避免漏电风险。

把随机配套的测试线，按颜色对应接入仪器面板上的输入输出接线端子，确认接线端子拧紧无松动。

将测试线末端的测试钳夹紧待测变压器绕组两端，用力摩擦接触点去除表面氧化层，确保接触电阻足够小，避免引入额外测量误差。

根据待测绕组的预估电阻值，选择对应量程的电流档位，避免所选电流档位的最大测量范围小于待测绕组电阻，导致充电过程长时间停滞。

六、两种测量模式操作说明

1. 普通试验模式

该模式适用于常规状态下的变压器绕组直流电阻测量，数据记录、存储均由手动控制。

按下“测量”键后，仪器自动对被测感性绕组充电，充电进度条实时显示充电状态。如果进度条长时间停滞在某一电流值不再上升，说明当前绕组电阻超出所选电流档位的测量范围，需按“退出”键终止测量，切换至更小一档的电流重新测试。

测试有载分接开关变压器的各分接电阻时，测完一个分接后无需退出测量状态，直接切换至下一个分接，按下“复测”键刷新数据，数据稳定后按“存储”或“打印”键完成数据记录，依次完成所有分接的测试。注意测试无载分接开关变压器时，必须先退出测量状态，等待仪器完成放电后，才可切换分接开关，严禁带电切换分接档位。

2. 温升试验模式

该模式专门用于变压器温升试验过程中的绕组直流电阻连续监测，测量启动后仪器每隔30秒自动记录并打印绕组电阻变化数据。

进入温升试验界面后，先按下“计时”键启动时钟计时，再按下“测量”键开始测试，后续测量流程与普通试验模式一致。仪器每完成一次自动数据存储，会发出一声蜂鸣提示音，代表存储成功；当内部存储器存满255组数据后，新数据将无法存储且无提示音，试验前需提前确认存储器剩余容量，避免温升试验数据丢失。自动打印功能无数据数量限制，可全程连续输出数据。

七、测量结束操作流程

所有测试完成后，按下“退出”键终止测量，针对感性负载，仪器会自动启动绕组放电流程，屏幕将显示“正在放电，请稍候”，同时伴随蜂鸣音提示。必须等待放电提示完全消失后，才可拆除测量接线，开展下一组绕组的测试。

严禁在测量过程中、放电提示未消失前拆除测量接线，未释放的绕组残余高压会直接危及设备和操作人员的人身安全。

八、日常维护与注意事项

每次使用完毕后，及时清理测试钳表面的氧化层和油污，保证钳口接触良好，避免后续测试出现接触不良问题。

长期存放时将仪器放置在干燥通风的环境中，避免内部电路受潮，定期通电开机15分钟驱潮，延长设备使用寿命。

现场搬运过程中避免剧烈碰撞，防止内部精密测量元件移位，影响测量精度。

试验前确认待测变压器绕组已完全断电，绕组上无外接残余电压，再接入测试线开展试验。
