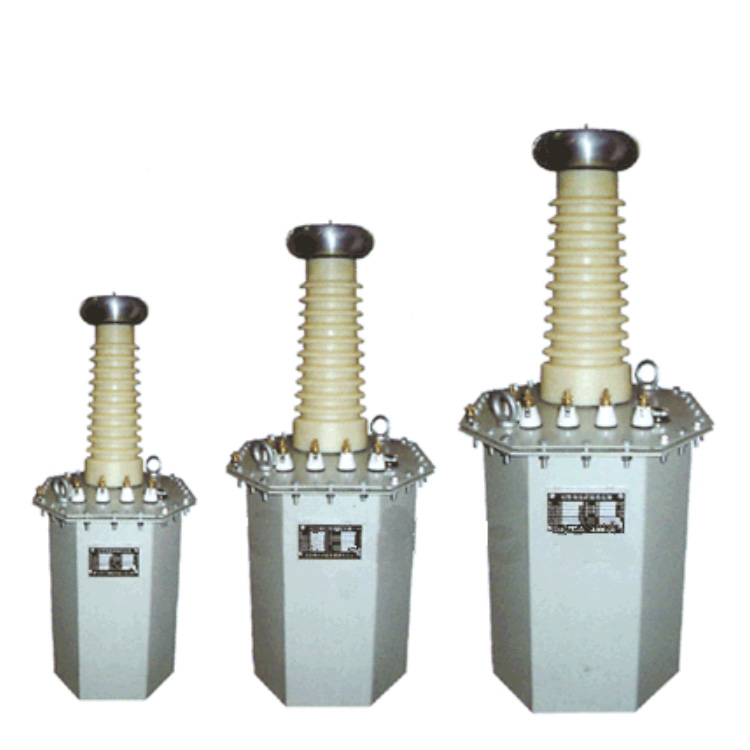

油浸式试验变压器使用说明书

一、产品概述

本系列油浸式试验变压器是严格依据DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，在传统同类产品基础上经过大量技术优化后研制的新型高压试验设备。依托20年专业电测研发生产经验打造，产品选型覆盖全系列规格，具备体积小、重量轻、结构紧凑、功能齐全、通用性强、操作便捷的特点，是高压绝缘强度试验场景中必不可少的核心设备。 本设备广泛适用于电力系统、工矿企业、科研院校等单位，可完成各类高压电气设备、电器元件、绝缘材料的工频或直流高压下的绝缘强度试验，为电力设备的绝缘性能校验提供可靠的试验支撑。

二、产品通用别称

本产品在行业内通用别名包括：油式试验变压器、油式变、高压油浸式试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪。

三、核心技术特征

整机核心部件选材精良，生产过程经过多轮严苛质检，整机质量可靠，长期连续运行稳定性优异，适配高频次常态化高压试验作业。

采用大电压裕度设计，运行过程中电晕声小，局部放电量控制在极低水平，试验过程无异常放电干扰，保障试验数据精准可靠。

采用新型高性能绝缘材料优化内部结构，大幅缩小整机体积、降低整机重量，现场搬运、部署操作便捷，适配户外移动试验场景。

四、使用前准备

外观检查：查看变压器本体有无明显损伤、变形，观察油位计确认油位处于正常刻度区间，无漏油痕迹。

接地检查：将设备外壳通过专用接地端子可靠连接至独立接地网，接地电阻需满足≤4Ω的要求，彻底防止漏电安全事故。

线路检查：确认输入、输出回路线路连接牢固，接触良好，无裸露线头、线路破损情况，配套的控制箱过流、过压保护装置功能正常。

环境确认：试验场地周边设置安全警示围栏，无关人员撤离至安全区域，试验环境无易燃易爆物品、无强电磁干扰，环境温度控制在-10℃~+40℃区间。

五、操作流程

完成所有接线检查确认无误后，闭合控制箱电源开关，确认设备处于待机状态。

以平稳的速度缓慢升高试验电压，全程避免电压突变，升压速率控制在每秒不超过试验电压的3%。

试验过程中密切留意控制箱电压表、电流表读数，同时观察变压器本体运行状态，一旦出现异响、放电、电流异常飙升等情况，立即快速切断电源，终止试验排查故障。

严格按照对应试验的标准要求控制施加高压的时长，不得超时加压，避免对试验样品和设备本身造成绝缘损伤。

试验结束后，以平稳速度缓慢将电压降至零位，再依次切断控制箱电源、总电源，对高压侧进行充分放电后，方可拆除试验接线。

六、日常维护与保养

每次试验完成后，及时清理设备表面的灰尘、油污，将设备放置在干燥、通风良好的环境中存放，避免受潮。

定期对设备内部绝缘油进行检测，按周期开展油质化验，当绝缘油的击穿电压低于45kV时，及时进行滤油或换油处理。

长期闲置存放时，每3个月通电空载运行15分钟，避免内部元件受潮老化，定期检查油位，油位不足时补充同型号合格绝缘油。

搬运过程中避免剧烈碰撞、倾倒，防止内部绕组移位、绝缘件受损，影响设备绝缘性能。

七、安全注意事项

高压试验作业人员必须持有高压试验特种作业资质，试验过程至少安排2人协同操作，一人操作、一人监护。

试验全程严格遵守高压试验安全操作规程，高压区域严禁无关人员进入，试验过程中操作人员不得直接触碰高压回路。

设备出现异常放电、冒烟等紧急情况时，第一时间切断总电源，不得在未断电放电的情况下触碰设备任何部位。

严禁超设备额定电压、额定容量长时间运行，避免设备内部绝缘击穿，造成设备损坏和安全事故。
