路径信号产生器操作与技术指南

该设备是地埋电缆运维检修的核心专用仪器，主要用于地埋电缆故障点精确定位、电缆埋设路径与埋深的精准探测，依托声磁同步定位与电磁信号追踪技术，可高效完成复杂工况下的地埋电缆排查工作，大幅降低电缆故障抢修的作业难度。

一、核心产品用途

专门面向地埋电缆运维场景，可精准完成两项核心作业：一是地埋电缆故障点的毫米级精确定位，二是地埋电缆埋设路径、埋深的精准探测，是电缆故障排查流程中不可或缺的核心配套设备。

二、核心工作原理

1. 声磁同步定点原理

在地埋动力电缆的一端施加脉冲高压，使电缆故障点产生放电电弧，电弧同步辐射出电磁波和振动声波两组声磁信号。配套的数显同步定点仪同步接收这两组信号，通过计算电磁波与声波的接收时间差，以数字形式直接显示定点探头到故障点的直线距离。

沿电缆预设路径移动探头时，耳机内可实时监听到故障点放电的振动声音：在故障点正上方，数显屏显示的距离读数最小，振动声音强度最大，以此即可精准锁定故障点的地面位置。

2. 定点实操逻辑

先通过电缆故障测试仪完成故障点预定位，锁定大致区域后，在电缆一端施加冲击高压触发故障点持续放电。手持数显声磁同步定点仪，在预定位的故障点附近接收电弧辐射的电磁波与振动声波：

开机瞬间面板两位数码管先显示内部电池电压，随后自动跳转至0.0米待机状态，功能切换时也会短暂显示电池电压。

未接收到振动波时，电缆端每完成一次冲击放电，数码屏就会同步刷新一次，最大显示数值为100，闪动频率与放电周期完全同步，仅代表远端打火放电正常。

探头沿电缆路径每间隔50公分移动一次，当捕捉到与放电周期同步的振动波时，数码管显示的数值即为探头到地下故障点的直线距离。探头越靠近故障点，数值越小，越过故障点后数值重新变大，读数最小、声音最大的点正下方就是故障点，此时显示的数值也近似等于电缆的埋设深度。

随机出现的不规则数值属于环境噪声干扰，无需理会，只有与放电周期完全同步的数值才是有效定位数据，可完全排除环境杂音的误判。

当设备内部电池电压低于7V时，定点灵敏度会明显下降，背景噪声增大，需及时充电保障定位精度。

3. 路径探测原理

依托电缆辐射的路径信号电磁波，结合磁性天线的方向性完成路径追踪。探测前先断开电缆始端头的系统地接地编织线，保证被测电缆终端接地线可靠接地。将路径信号产生器的红信号夹接在电缆芯线/钢铠上，黑接地夹接系统地，设备输出15KHz音频调制电流信号，沿电缆路径会同步辐射出对应频率的电磁波，用定点仪接收该电磁波并解调为音频信号，通过耳机监听声音强弱变化，即可精准判断电缆埋设路径。

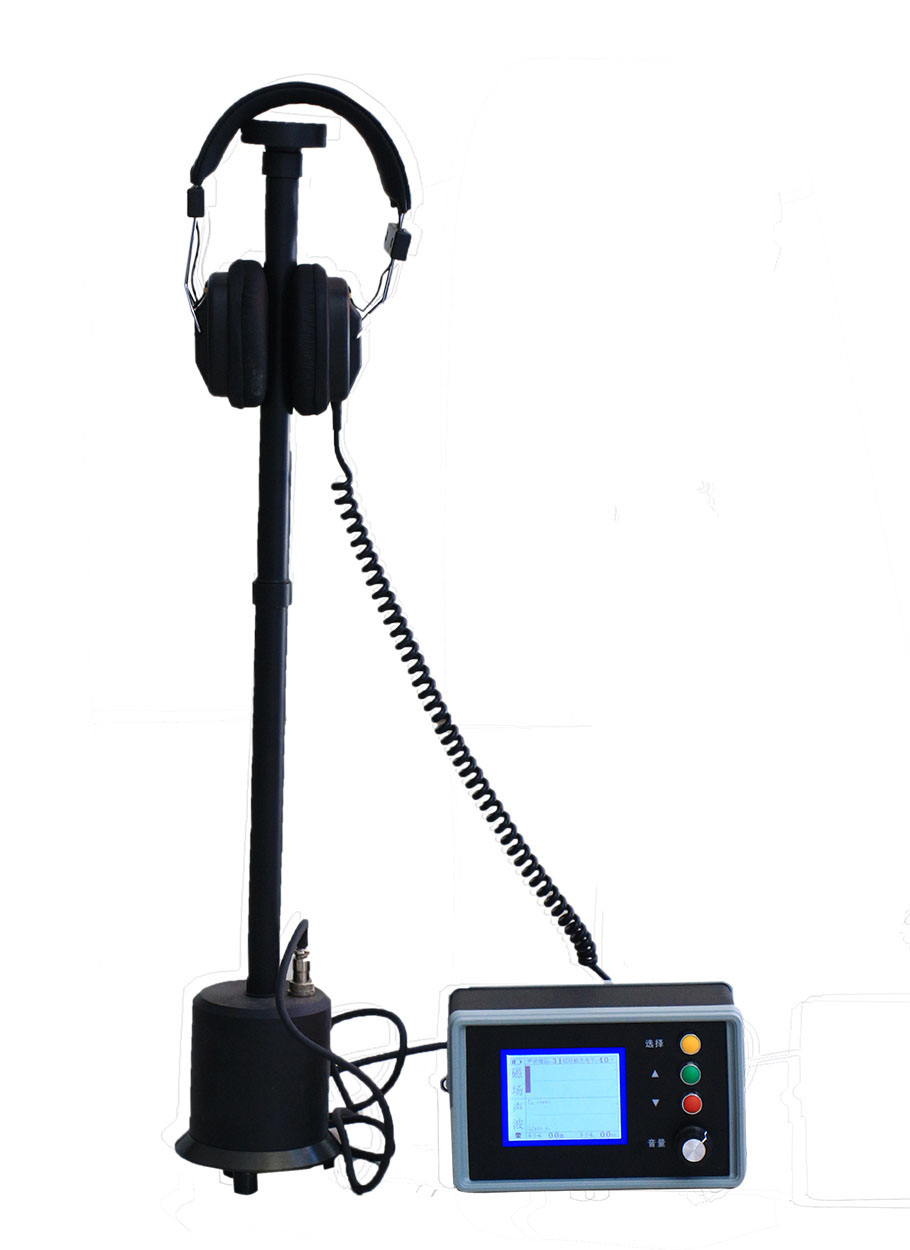

三、配套数显同步定点仪基础说明

该设备同时集成电磁信号接收与振动声波接收能力，兼顾电缆路径寻测、故障声磁同步定点两大核心功能。

前面板配置：定点/路径双功能切换开关、电源总开关、耳机插孔、音量调节旋钮，顺时针旋转音量增大，逆时针旋转音量减小。

后面板配置：振动传感器输入插孔、专用充电插孔。

传感器配置：内置垂直于面板的电磁探测磁棒，外接独立振动传感器，通过Q9线缆连接至设备输入插孔。

四、路径信号产生器面板功能

设备面板布局简洁，操作逻辑清晰：配置输出电压指示电压表、输出电压/功率调节旋钮、连续/调制双工作模式选择按键（按键按下为连续模式，弹起为调制模式）、信号输出Q9插座、电源开关与专用电源插座。

五、全流程标准操作方法

1. 地埋电缆故障精确定点

完整作业分为两大步骤：先用电缆故障测试仪完成故障点预定位，锁定测试端到故障点的大致长度，再通过定点仪完成精确定点。

接线准备：在电缆端点接入冲击高压发生器，保证冲击高压幅值足够让故障点充分击穿放电。将耳机插入定点仪耳机插孔，振动传感器接入设备后面板输入口，把“定点/路径”开关拨至“定点”档位，顺时针调大音量旋钮。

定位实操：先通过路径探测锁定故障点附近的电缆精确走向，将振动传感器放置在预定位的故障点对应地面位置，开机后沿电缆路径每间隔50公分移动一次探头，监听振动波同时观察数码屏数值。找到数值最小、放电振动声音最大的点位，即为故障精确位置。环境噪声较大时可开启静噪功能，无放电信号时自动关闭声音通道，放电瞬间同步打开计数与声音通道，彻底屏蔽环境杂音干扰。

2. 电缆埋设路径探测

路径探测是电缆故障排查的前置核心环节，通过追踪15KHz调制电流信号的辐射电磁波，精准锁定电缆走向。

接线准备：断开电缆始端钢铠与系统地的连接，路径信号产生器的红夹子接电缆钢铠，黑夹子接系统地或接地电阻合格的地桩，保证电缆另一端钢铠可靠接地。将定点仪“定点/路径”开关拨至“路径”档位，耳机插入对应插孔。

峰值法探测：将探测磁棒轴线平行于大地，且与电缆走向正交，接收电缆辐射的水平磁场分量。探头位于电缆正上方时耳机内声音最大，向两侧移动声音逐渐减小，声音峰值点正下方即为电缆路径，该方法操作简便但定位精度略低。

谷值法探测：将探测磁棒轴线垂直于大地，接收电缆辐射的垂直磁场分量。探头位于电缆正上方时，垂直磁场分量为0，耳机内声音最小，偏离电缆后声音先增大后随距离增加逐渐减弱，声音谷值点正下方即为电缆路径，该方法定位精度更高，是现场作业的首选方式。

3. 电缆埋设深度测量

基于45°直角三角形两直角边等长的几何原理，在谷值法确认的电缆路径最小声音点处，将定点仪紧贴地面，沿垂直于电缆路径的方向倾斜45°，此时耳机内声音会明显变大。保持45°倾斜状态，沿垂直电缆的方向平行移动设备，当再次监听到声音最小值时，设备在地面上移动的水平距离，即为地埋电缆的实际埋设深度。
